202
Hydraulická ohýbačka trubek

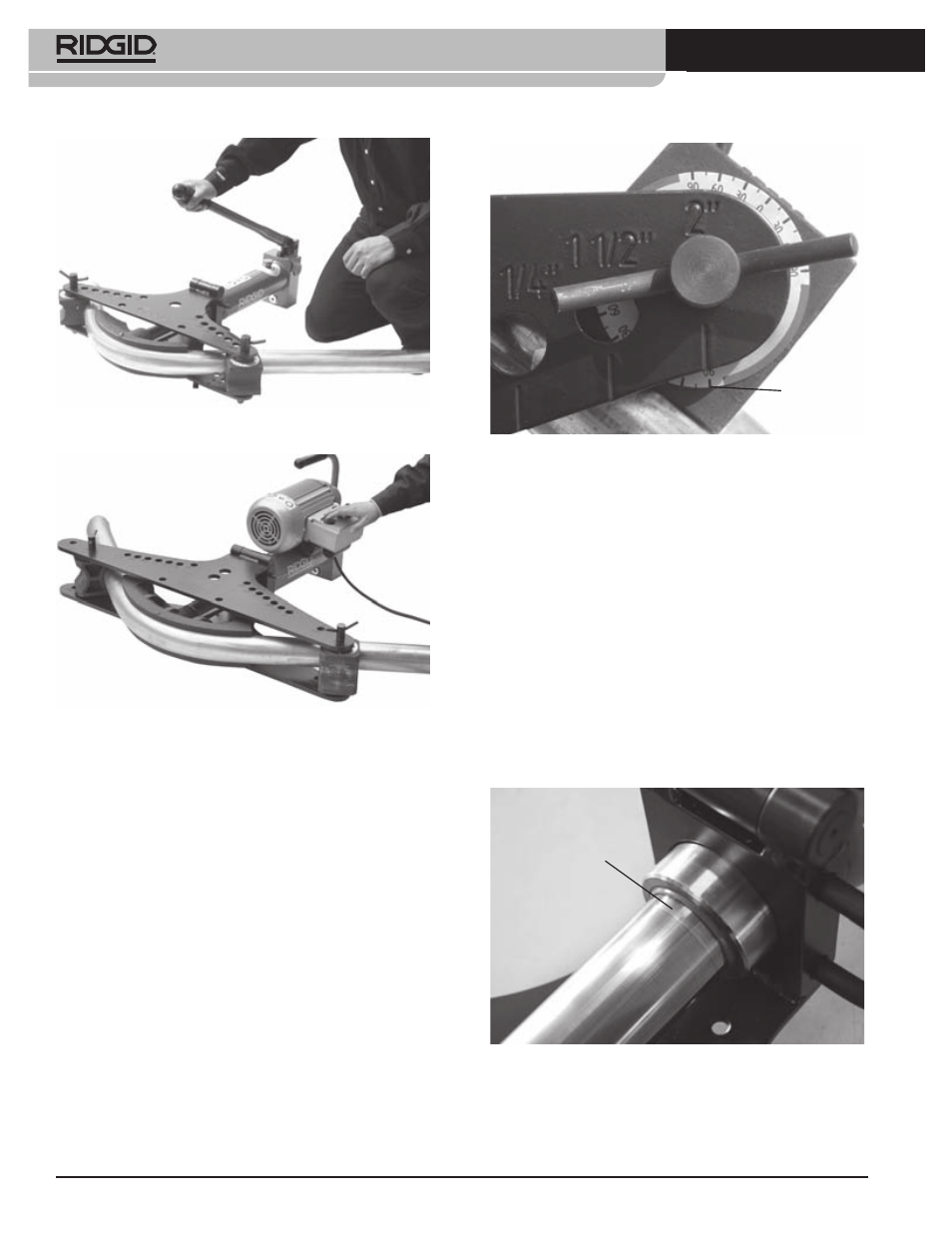

Obrázek 15 – Úhelník – Konec ohýbání
Úhelník
Sledujte píst při jeho vysouvání. Jakmile na pístu
spatříte malou rýhu (Obrázek 16), přestaňte s vysu-
nováním pístu, abyste zabránili jeho poškození a
hydraulickým netěsnostem.
4. U některých rozměrů trubek (2 1 /
2
”, 3”) je nutné po-
užít prodloužení pístu, aby bylo možné provádět
ohyb do pravého úhlu. Jakmile je na pístu viditel-
ná rýha (Obrázek 16), zastavte vysunování pístu.
Ujistěte se, že je trubka řádně zajištěná a nemůže
se pohybovat či vypadnout. Otočte uvolňovacím
knoflíkem do zasunuté polohy a zasuňte píst do-
statečně daleko, aby bylo možné vložit prodlou-
žení mezi konec pístu a ohýbací segment. Vložte
prodloužení a opatrně vysuňte píst. Nedávejte své
prsty, ruce nebo jiné části těla do míst či poloh, kde
by mohlo dojít k jejich zachycení nebo rozdrcení.
Obrázek 16 – Rýha v pístu
Rýha
Obrázek 13 – Práce s ruční ohýbačkou
Obrázek 14 – Práce s elektrickou ohýbačkou
3. Pokračujte ve vysunování pístu a ohněte trubku.
Při ohýbání trubky se její konce pohybují. Držte se
mimo dosah pohybující se trubky. Sledujte úhelní-
ky (Obrázek 15). Průměr úhlů naměřených každým
úhelníkem představuje přibližný celkový úhel ohy-
bu.
