Hydraulická ohýbačka trubek
199

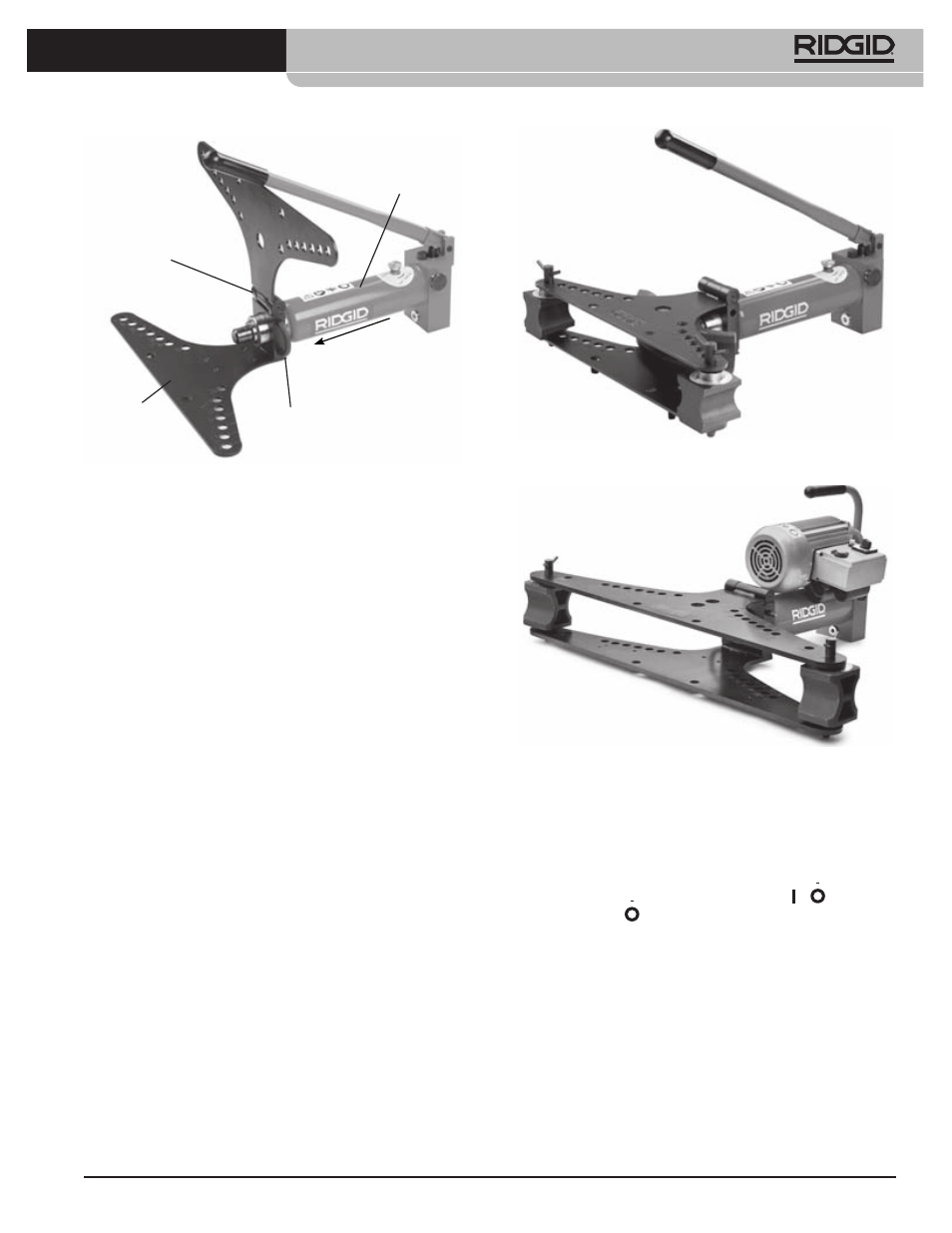

Obrázek 5 – Sestavení 2” a 3” ohýbaček
Čepový kloub
Válec
Zcela zasuňte
U-konzolu
Vložt
e válec do r
ámu
Ohýbací rám
5. Sestavení
Všechny ohýbačky by měly být umístěné na podlaze
či na jiném vhodném povrchu. Součásti ohýbačky
jsou těžké a vyznačují se neobratnou manipulací. Po-
užívejte vhodné způsoby přepravy a zvedání.
Pokud používáte přídavný stojan s kolečky nebo
otočnou trojnožku, řiďte se příslušnými instrukcemi
pro jejich řádné nastavení.
• Ohýbací rám umístěte stranou s čepovým klou-
bem směrem nahoru.
• Zasuňte konec válce do otvoru na konci ohýbací-
ho rámu. Vyrovnejte rýhu na válci se zadní stranou
ohýbacího rámu.
• Plně zasuňte U-konzolu skrze kloub mezi ohýba-
cím rámem a válcem.
• Na spodní křídlo umístěte do příslušných otvorů,
které odpovídají velikosti ohýbané trubky, ohý-
bací rohové bloky vhodných rozměrů.
• Zasuňte čepy skrze ohýbací rohové bloky a obě
křídla.
Obrázek 6 – Sestavená 2” / 3” ruční ohýbačka
Obrázek 7 – Sestavená 2” / 3” elektrická ohýbačka
6. Otevřete plnicí víčko na válci dvěma plnými otáč-
kami. Zajistíte tak přístup vzduchu do nádržky a
řádnou funkci během používání ohýbačky. (Viz Ob-
rázek 10.)
Napájení elektrické ohýbačky
1. Ujistěte se, že je spínač ZAP/VYP ( / ) v poloze
VYPNUTO ( ).
2. Ujistěte se, že je napájecí kabel veden mimo pra-
covní oblast. Kabel veďte volnou cestou k zásuvce
a suchou rukou jej zapojte do sítě. Všechna spojení
musí zůstat suchá a nesmí ležet na zemi. Když není
elektrický kabel dostatečně dlouhý, použijte pro-
dlužovací kabel, který:
• Je v dobrém stavu.
• Je vybaven zástrčkou podobnou té u nástroje.
• Je určen pro venkovní použití a je označen jako
elektrický kabel W nebo W-A (to je SOW), nebo je
v souladu s typy H05VV-F, H05RN-F nebo jako ty-
