Giętarka hydrauliczna do rur
183
• Czyste, równe, stabilne i suche miejsce dla wszyst-
kich urządzeń i operatora.
• Prawidłowo uziemione gniazdko elektryczne
o odpowiednim napięciu. W razie wątpliwości
należy zlecić przegląd gniazdka uprawnionemu
elektrykowi.
2. Posprzątać obszar roboczy przed ustawieniem ja-
kiegokolwiek urządzenia. Wytrzeć wszystkie oleje i
inne płyny. Usunąć wszystkie przedmioty, w które
mogłaby uderzyć rura.
3. Sprawdzić rurę do wygięcia oraz obszar monta-
żowy oraz upewnić się, że posiada się narzędzie i
przystawki formujące odpowiednie do zadania.
Patrz rozdział Dane techniczne. Nie próbować giąć
rury o charakterystykach większych niż podane w
danych technicznych giętarki. W przeciwnym razie
może dojść do uszkodzenia giętarki.
4. Potwierdzić, że sprzęt do użycia został właściwie
sprawdzony.

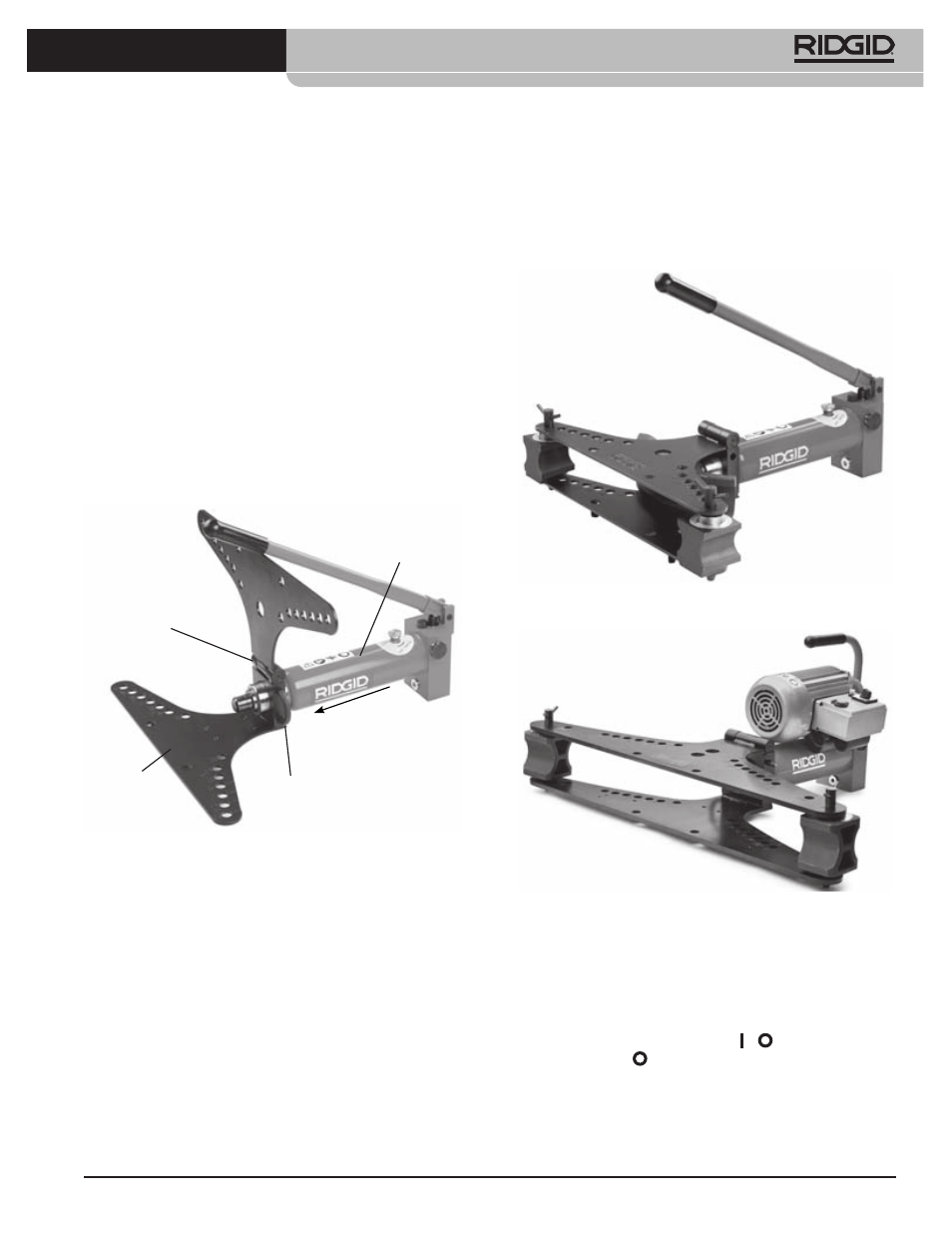

Rysunek 5 – Montaż giętarek 2 i 3 cale
Zawias
Cylinder
Całkowicie włożyć
wspornik półokrągły
Włoż
yć cylinder w
ramę
Rama gnąca
5. Montaż
Wszystkie giętarki należy przygotować na podłodze
lub innej odpowiedniej powierzchni. Części giętarki
są ciężkie i nieporęczne. Stosować odpowiednie me-
tody przenoszenia i podnoszenia.
W razie korzystania z dodatkowego stojaka na kół-
kach lub trójnogu ze stolikiem obrotowym przygo-
tować je zgodnie z instrukcjami.
• Ustawić ramę gnącą zawiasami do góry.
• Włożyć koniec cylindra w otwór na końcu ramy
gnącej. Wyrównać rowek na cylindrze z tylną kra-
wędzią ramy gnącej.
• Całkowicie przełożyć półokrągły wspornik przez
łączenie ramy gnącej i cylindra.
• Założyć wsporniki narożne o odpowiednim roz-
miarze na rurę do gięcia na dolnym skrzydle nad
odpowiednimi otworami o wymiarach rury do
gięcia.
• Przełożyć sworznie przez wsporniki narożne i
obydwa skrzydła.
Rysunek 6 – Zmontowana ręczna giętarka 2/3 cale
Rysunek 7 – Zmontowana elektryczna giętarka 2/3 cale
6. Otworzyć korek wlewu na cylindrze, przekręcając
o dwa obroty. Pozwoli to na dostęp powietrza do
zbiornika podczas pracy, zapewniając właściwe
działanie. (Patrz Rysunek 10.)
Zasilanie elektrycznej giętarki
1. Upewnić się, że wyłącznik ( / ) jest w położeniu
wyłączenia ( ).
2. Upewnić się, że przewód zasilający jest poprowa-
dzony z dala od obszaru roboczego. Ułożyć prze-
wód wzdłuż ścieżki bez przeszkód do gniazdka,
następnie suchymi rękami włożyć wtyczkę do
