Hydraulická ohýbačka potrubia
219
točnej vzdialenosti, aby ste mohli zasunúť nástavec
medzi koniec piesta a ohýbací segment. Zasuňte
nástavec a opatrne vysúvajte piest¤. Nedávajte
prsty, ruky alebo iné časti tela do takej polohy, v
ktorej by sa mohli zachytiť alebo pomliaždiť v čas-
tiach zariadenia.

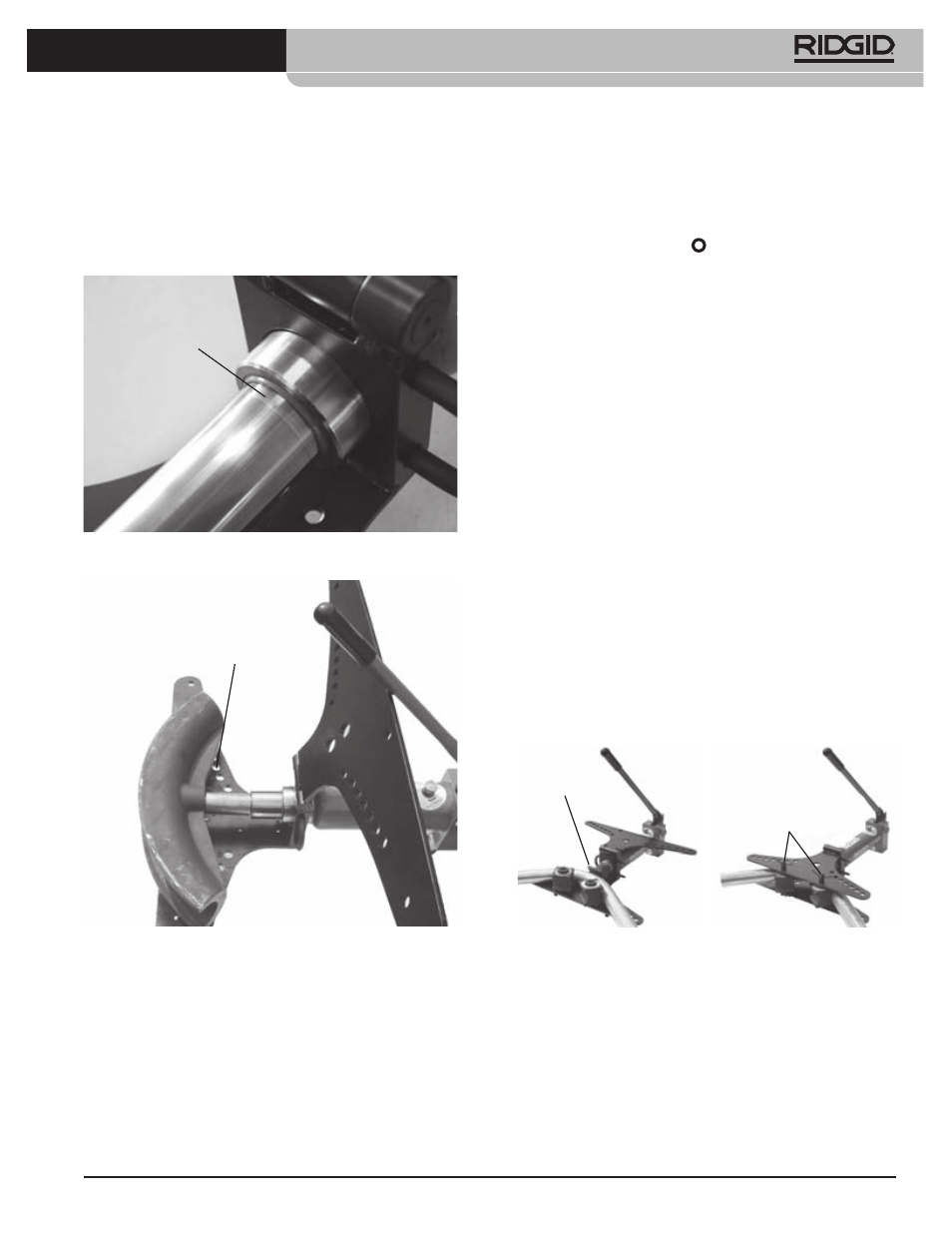

16 – Drážka v pieste
Drážka
Obrázok č. 17 - Zasunutie nástavca piesta (na obrázku
kvôli prehľadnosti nie je vidieť potrubie)
Nástavec
piesta
Piest prestaňte vysúvať, keď dosiahnete požadova-
ný stupeň ohybu. Nesnažte sa ohnúť potrubie o viac
ako 90 stupňov (podľa uhlového indikátora), pretože
potrubie by sa mohlo pokrútiť alebo by mohli vznik-
núť iné problémy. Presný uhol ohybu možno zme-
rať pomocou štvorca alebo iného meracieho zaria-
denia. Odporúča sa potrubie ohnúť o niečo menej,
keďže je jednoduchšie ohnúť potrubie o niečo viac,
než ho potom vyrovnávať. Keď je piest zatiahnutý,
potrubie môže zaskočiť naspäť, preto treba počítať s
miernou rezervou, aby ste dosiahli požadovaný uhol
ohybu.
5. Po dokončení ohýbania prepnite vypínač do po-
lohy OFF (Vypnutý) ( ). Piest zatiahnite otočením
uvoľňovacieho gombíka do polohy zatiahnutia.
6. Vyberte potrubie z ohýbačky. V prípade potreby
vyberte kolíky, rohové podložky a/alebo otvorte
horné krídlo. Ak je ohýbací segment zaseknutý v
potrubí, môžete použiť drevený hranol alebo kla-
divko s mäkkým čelom, ktorým oddelíte segment
od potrubia. Na vyberanie ohýbacieho segmentu
nepoužívajte bežné kladivá, dláta alebo iné tvrdé
nástroje. Mohli by naštrbiť a poškodiť ohýbací seg-
ment, a spôsobiť zranenie.
Vyrovnávanie ohybov
K dispozícii je aj vyrovnávací segment, ktorý dokáže
mierne znížiť uhol ohybu (až do cca 10 stupňov). Použi-
tie vyrovnávacieho segmentu môže ohyb zdeformovať.
V niektorých prípadoch (ako napr. 90 stupňové ohyby
potrubia veľkosti 2 1 /
2
" alebo 3") nemožno použiť vyrov-
návací segment. Spôsob použitia:
1. Umiestnite vyrovnávací segment na koniec piesta
2. Umiestnite ohyb potrubia naproti vyrovnávaciemu
segmentu tak, aby boli časti ohybu umiestnené na-
proti rohovým podložkám. Uistite sa, že nastavenie
je symetrické a rohové podložky sú v správnej po-
lohe, aby ste tak predišli poškodeniu ohýbačky.
Obrázok č. 18 - Vyrovnávanie ohybu
Vyrovnávací
segment
Poloha rohových
podložiek
3. Postupujte podľa krokov uvedených v časti "Ohý-
banie potrubia".
