Curvatubi idraulico
89
curvatura. I supporti d’angolo devono essere posi-
zionati nei fori corretti in modo simmetrico, in caso
contrario il curvatubi può essere danneggiato du-
rante l’utilizzo.

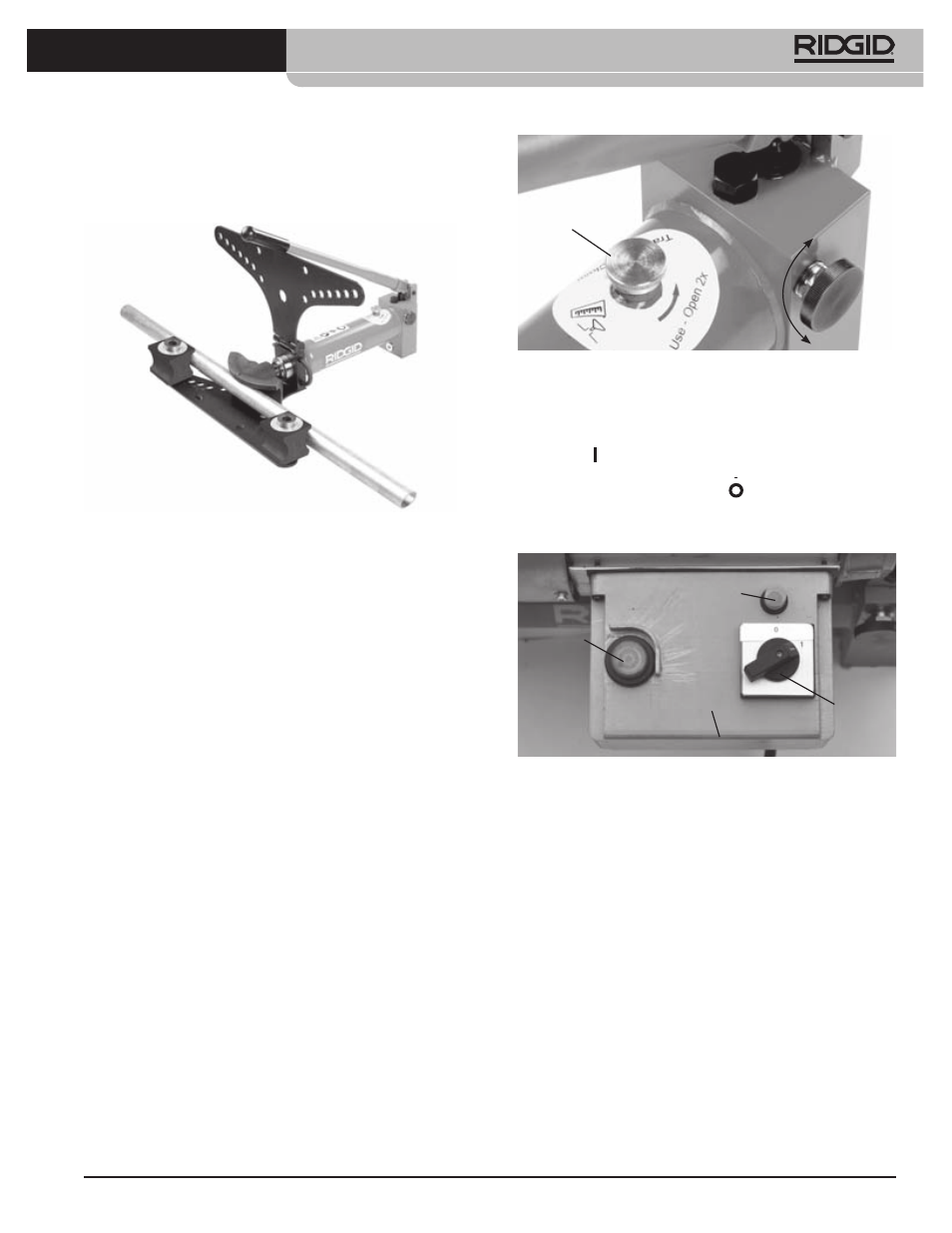

Figura 9 – Posizionamento del tubo
7. Chiudere la piastra superiore e inserire completa-
mente le spine attraverso entrambe le piastre del
telaio di curvatura e i supporti d’angolo. Allineare i
supporti d’angolo in modo che le marcature dello
zero sugli indicatori dell’angolo si allineino con le
marcature sulla piastra superiore (ved. la figura 12).
8. Verificare che il curvatubi e il tubo siano stabili.
Avanzamento/Ritorno del pistone
Ruotare in senso orario la manopola di rilascio sulla pom-
pa idraulica alla posizione chiusa (avanzamento del pisto-
ne) (ved. la figura 10.) Per far ritornare il pistone, ruotare la
manopola di rilascio in senso antiorario alla posizione di
arretramento. Una molla interna farà ritornare il pistone.
Pompa manuale
Spostare la leva della pompa in su e giù per far avanzare
il pistone. Non usare prolunghe per la leva. Queste pos-
sono danneggiare la leva o scivolare durante l’uso e pro-
vocare lesioni.
Figura 10 – Posizioni del pomello di rilascio (Avanzamen-
to/Ritorno)
Avanzamento
Bocchetta
riempimento olio
Ritorno
Pompa elettrica
Spostare l’interruttore ACCESO/SPENTO sulla posizione
ACCESO ( ). Premere l’interruttore di Marcia per far
AVANZARE il pistone. Mettere l’interruttore ACCESO/
SPENTO in posizione SPENTO ( ) quando non è in uso
o si fa ritornare il pistone.
Figura 11 – Comandi del motore
Interruttore
di Marcia
Disgiuntore di sovraccarico
Motore
Interruttore
ACCESO/SPENTO
Curvatura del tubo
1. Stare in piedi accanto al cilindro sullo stesso lato della
manopola di sblocco. Non sporgersi sulla curvatubi.
Far avanzare il pistone. Quando la matrice di curvatura
entra a contatto col tubo, far avanzare il pistone lenta-
mente e con attenzione mentre si allinea la posizione
di curvatura con la matrice. Continuare a far avanzare
il pistone fino a quando il tubo non sia esattamente
contro i supporti d’angolo. Non mettere le dita, mani
o altre parti di corpo in una posizione che li esporreb-
be al rischio di essere intrappolate o schiacciate.
2. Verificare che i supporti d’angolo siano nella posi-
zione corretta (come contrassegnato sul telaio) per
la piegatura del tubo e che le spine siano comple-
tamente inserite attraverso entrambi i lati del telaio
(ved. la figura 12). In caso contrario il curvatubi può
essere danneggiato durante l’uso. Assicurarsi che
le estremità del tubo si estendano oltre i supporti
