Hydraulisk rörbock
119

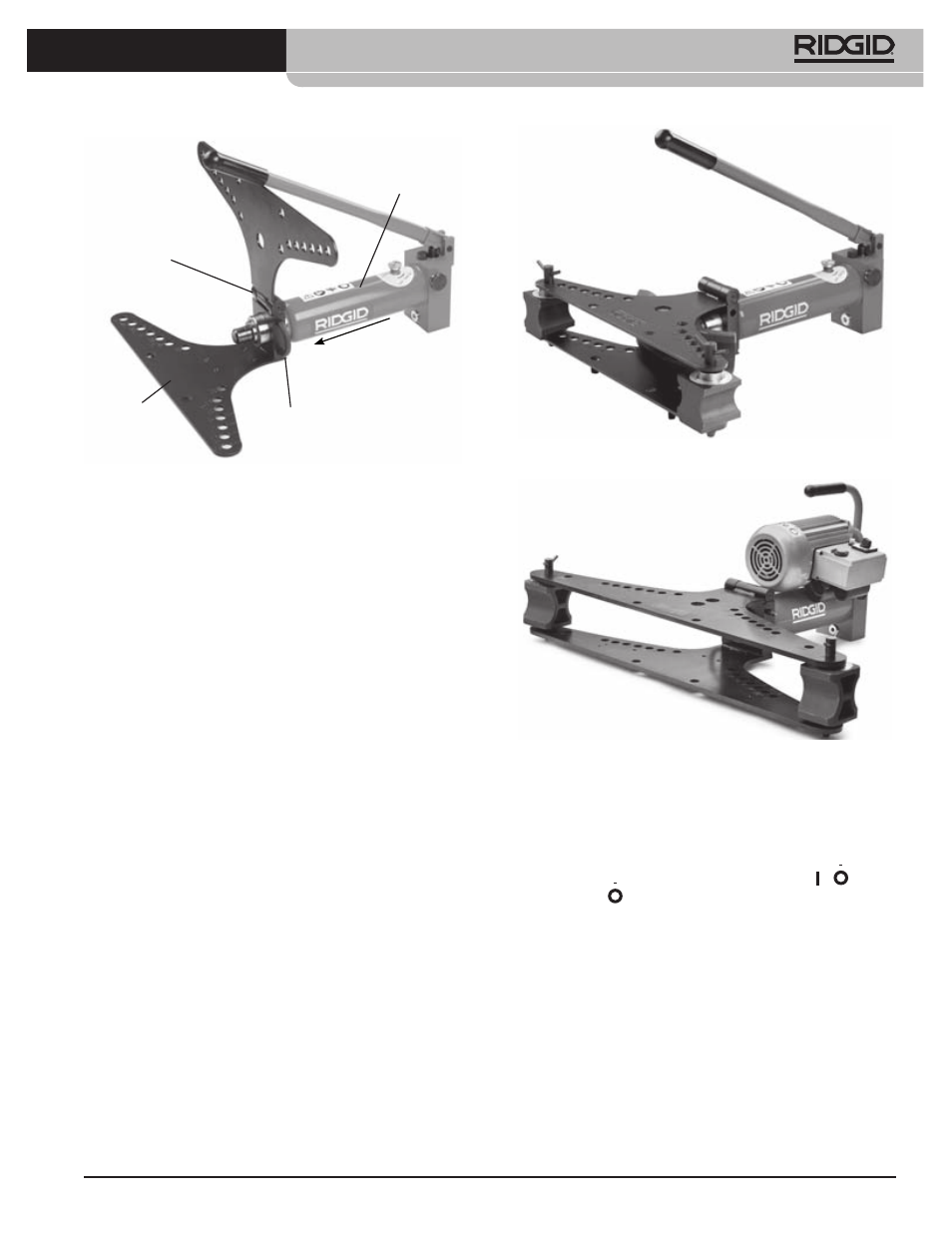

Figur 5 – Montering av 2” och 3” rörbockar
Gångjärn
Cylinder
Sätt in U-beslaget
helt
Sätt i
n cyli
nder
n till
ramen
Bockningsram
5. Montering
Alla rörbockar ska ställas upp på golvet eller på en
annan lämplig yta. Bockens delar är tunga och svår-
hanterliga. Använd lämpliga transport- och lyftan-
ordningar.
Om du använder hjulstativet eller den vridbara tre-
foten måste du följa anvisningarna för rätt installa-
tion.
• Placera rörbockens ram med gångjärnssidan upp-
åt.
• Sätt in cylinderns ände i öppningen i änden på
rörbockens ram. Rikta in spåret på cylindern med
baksidan på rörbockens ram.
• Sätt in U-beslaget helt och hållet genom fogen
mellan rörbockens ram och cylindern.
• Sätt in rätt hörnstöd för det rör som ska bockas
på den nedre skärmen över rätt hål, för den rördi-
mension som ska bockas.
• Sätt in tapparna genom hörnstöden och båda
skärmarna.
Figur 6 – Monterad 2”/3” manuell rörbock
Figur 7 – Monterad 2”/3” elektrisk rörbock
6. Öppna cylinderns påfyllningslock två hela varv. Luf-
ten kan då komma in i behållaren under användning
för korrekt funktion. (Se figur 10.)
Drivning av den elektriska rörbocken
1. Kontrollera att omkopplaren PÅ/AV ( / ) står i
läge AV ( ).
2. Kontrollera att nätkabeln dras bort från arbetsom-
rådet. Dra kabeln längs en fri väg till uttaget, och
anslut kontakten (dina händer måste vara torra).
Håll alla anslutningar torra och ovan mark. Om el-
kabeln inte är tillräckligt lång ska du använda en
förlängningskabel som:
• är i bra skick
• har en stickkontakt av samma typ som på verkty-
get
• är avsedd för utomhusanvändning och innehål-
ler beteckningarna W eller W-A (t.ex. SOW), eller
uppfyller typstandarderna H05VV-F, H05RN-F el-
ler IEC (60227 IEC 53, 60245 IEC 57)
