Hydraulisk rørbøyer

149

• Inspiser eventuelle ødelagte, sprukkede, bøyde,

feilplasserte eller fastkilte deler, eller annet som

kan hindre sikker og normal drift av rørbøyen.

• Sprekker og brudd i bøyeklosser og hjørnestøt-

ter.

• Inspiser strømkabelen og støpselet og se etter

skade eller forandring som f.eks. kutt eller mang-

lende jordingsplugg.

• Varselmerkets tilstedeværelse og leselighet. Se

Figur 4A og 4B.

Hvis det dukker opp problemer under inspeksjonen

av rørbøyen, må denne ikke brukes før disse proble-

mene er løst.

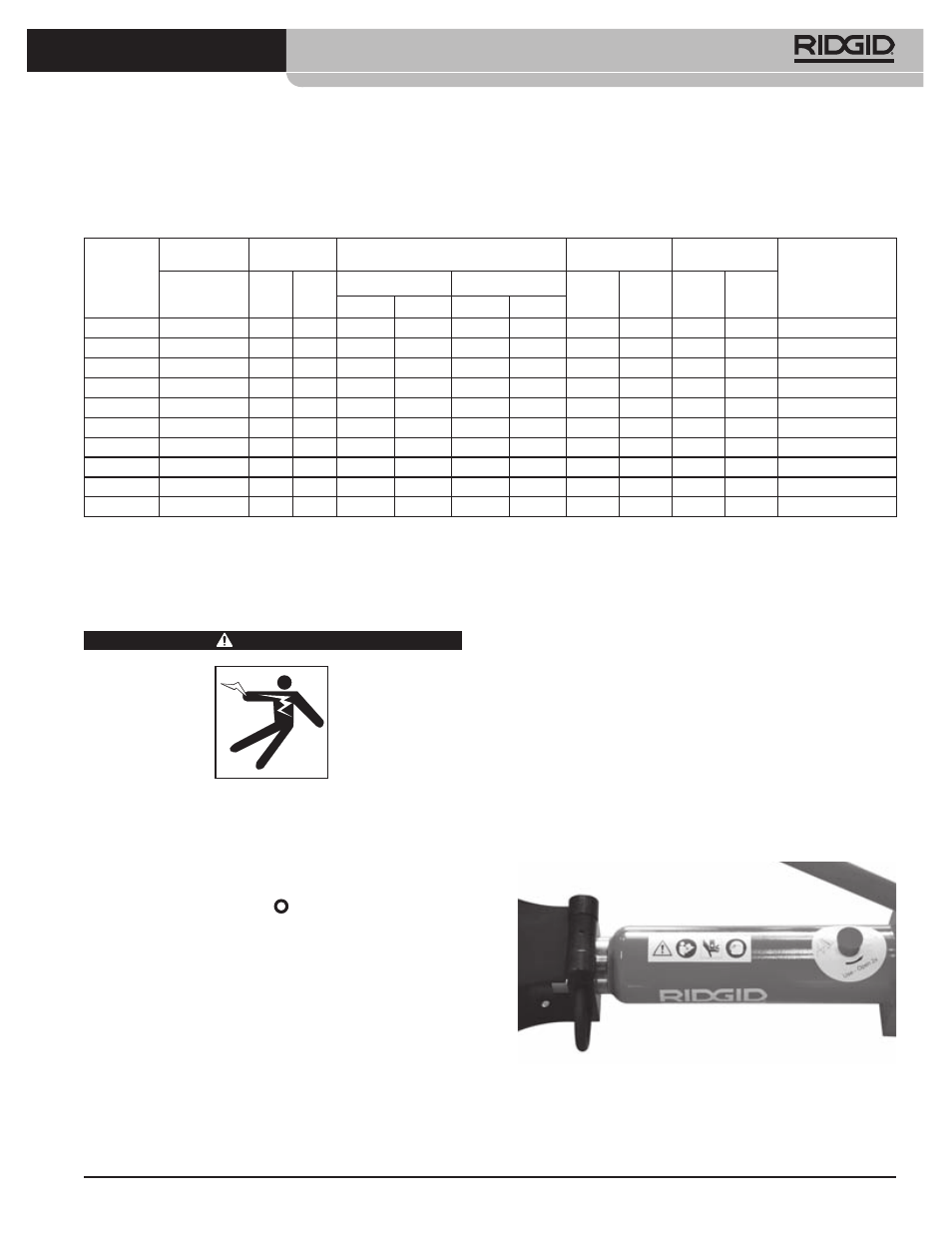

Figur 4A – Varselmerking (manuell)

Manuell

Inspeksjon før bruk

ADVARSEL

Undersøk rørbøyen din daglig før bruk, og rett opp

eventuelle problemer for å redusere risikoen for al-

vorlige skader grunnet elektrisk støt, klemming og

andre årsaker, samt for å forebygge skade på mas-

kinen.

1. Hvis rørbøyen er elektrisk, må du sikre at ON/OFF-

bryteren står på OFF ( ) og at strømkabelen er

trukket ut.

2. Fjern olje, fett eller smuss fra rørbøyen, inkludert

håndtak og kontroller. Dette tillater bedre inspek-

sjon av rørbøyen og bidrar til å hindre at rørbøyen

eller kontrolleren glipper ut av hånden din under

bruk.

3. Inspiser rørbøyen og se etter

• Hydraulikklekkasjer. Kontroller hydraulikkvæske-

nivået og juster etter behov (se vedlikeholdsav-

snittet).

Alle bøyeinnretninger leveres med bøyeklosser og hjørnestøtter som passer til størrelsesserien, og er pak-

ket i en gjenbrukbar trekasse. Bøyeklosser er beregnet på rør etter EN10255 og tilsvarende som oppført på

listen nedenfor:

Bøyekloss

* Bøy radiusen til rørets midtlinje. ** Se beskrivelsen hvis du vil ha mer informasjon.

Katalognr.

Nominell

rørstørrelse

Rørets ytre

diameter

Veggtykkelse

Bøyeradius*

Vekt

Rør**

Type/standard

Tommer

Tom-

mer

mm

MIN.

MAKS.

Tommer mm

pund

kg

Tommer

mm

Tommer

mm

37218

1

/

4

"

0,540 13,5

0,08

2,2

0,16

4

2,36

60

2,2

1

EN10255, ASTM A53

37223

3

/

8

"

0,675 17,2

0,09

2,3

0,16

4

1,77

45

1,8

0,8

EN10255, ASTM A53

37228

1

/

2

"

0,840 21,3

0,10

2,6

0,16

4

1,97

50

2,4

1,1

EN10255, ASTM A53

37233

3

/

4

"

1,050 26,9

0,10

2,6

0,16

4

3,15

80

4,0

1,8

EN10255, ASTM A53

37238

1"

1,315 33,7

0,13

3,2

0,20

5

4,33

110

4,0

1,8

EN10255, ASTM A53

37243

1

1

/

4

"

1,660 42,4

0,13

3,2

0,20

5

5,31

135

4,6

2,1

EN10255, ASTM A53

37248

1

1

/

2

"

1,990 48,3

0,13

3,2

0,20

5

6,10

155

9,5

4,3

EN10255, ASTM A53

37253

2"

2,375 60,3

0,14

3,6

0,22

5,5

8,66

220

14,4

6,5

EN10255, ASTM A53

37258

2

1

/

2

"

2,875 76,1

0,14

3,6

0,28

7

12,60

320

38,5

17,5

EN10255, ASTM A53

37263

3"

3,500 88,9

0,16

4

0,30

7,6

15,35

390

59,9

27,2

EN10255, ASTM A53
