Hydraulická ohýbačka potrubia
217
umiestnené v správnych symetrických otvoroch. V
opačnom prípade hrozí riziko poškodenia ohýbač-
ky počas činnosti.

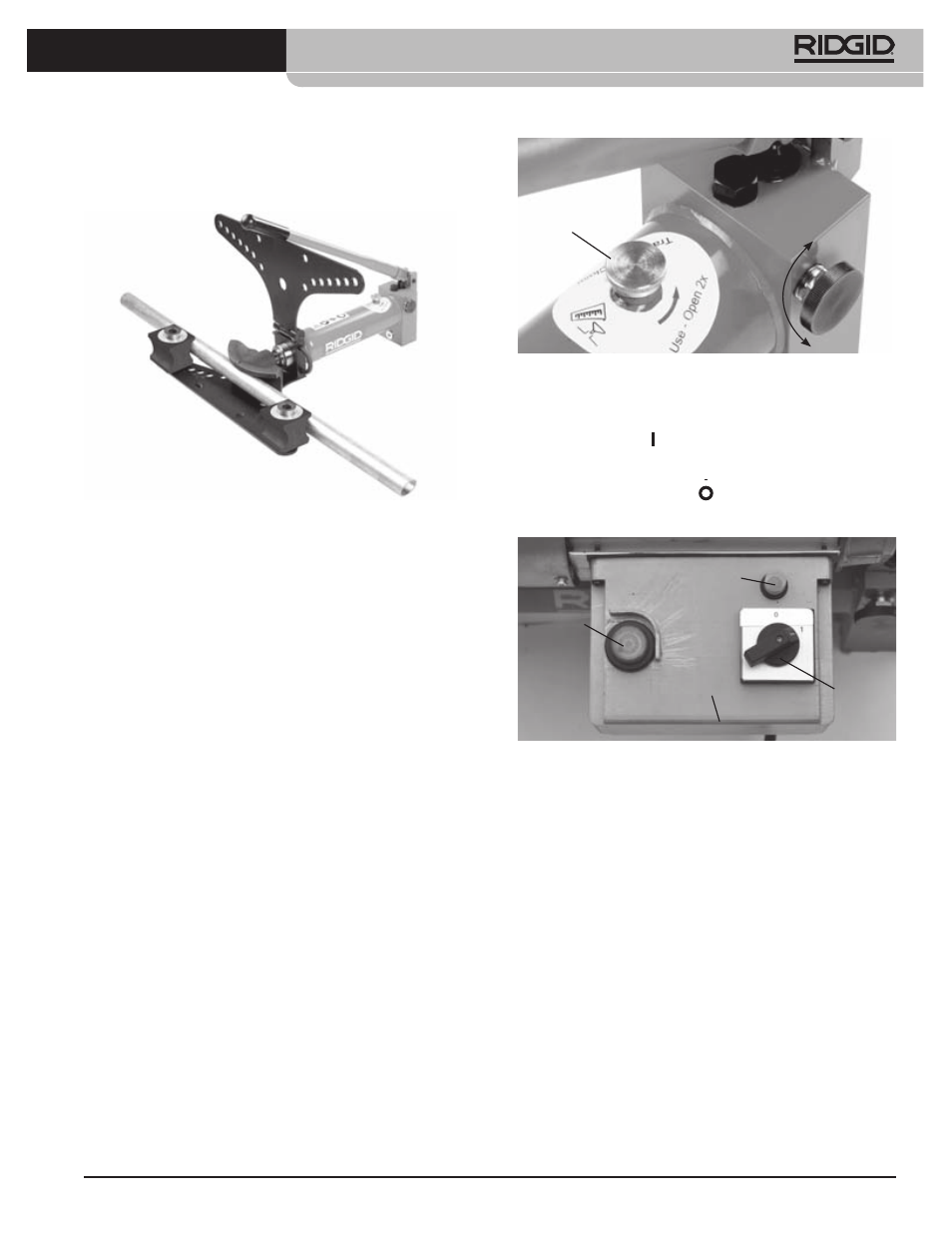

Obrázok č. 9 - Zakladanie potrubia
7. Zatvorte horné krídlo a kolíky prestrčte cez obe
krídla na ohýbacom ráme a cez rohové podložky.
Rohové podložky uložte tak, aby značka nuly na
uhlových indikátoroch bola umiestnená oproti
značke na hornom krídle (Pozrite si obrázok č. 12).
8. Uistite sa, že ohýbačka a potrubie sú v pevnej polo-
he.
Vysunutie/Zatiahnutie piestu
Otočte uvoľňovací gombík na hydraulickom čerpadle
doprava do zavretej polohy (vysunutie piestu) (Pozrite si
obrázok č. 10) Piest zatiahnete otočením uvoľňovacieho
gombíka doľava do polohy zatiahnutia. Vnútorná pruži-
na zatiahne piest.
Ručné čerpadlo
Pohybom rukoväte čerpadla nahor a nadol vysúvajte
piest. Nepoužívajte žiadne nástavce na rukoväti. Ruko-
väť by sa pri používaní mohla poškodiť alebo pošmyk-
núť a spôsobiť zranenie.
Obrázok č. 10 – Polohy uvoľňovacieho gombíka
(Vysunúť/Zatiahnuť)
Vysunúť
Plniaci otvor oleja
Zatiahnuť
Elektrické čerpadlo
Prepnite vypínač ( ) do polohy ON (Zapnutý). Stlače-
ním spínača RUN (Chod) VYSÚVAJTE piest. Keď sa nástroj
nepoužíva alebo pri zaťahovaní piestu prepnite vypínač
do polohy OFF (Vypnutý) ( ).
Obrázok č. 11 – Ovládacie prvky motora
Spínač
Run
(Chod)
Prúdový
istič
Motor
Vypínač
ON/OFF
(Zap./
vyp.)
Ohýbanie potrubia
1. Postavte sa vedľa valca na tú stranu, na ktorej sa
nachádza uvoľňovací gombík. Počas práce sa ne-
načahujte nad strojom. Vysúvajte piest. Keď sa ohý-
bací segment dotkne potrubia, pomaly a opatrne
vysúvajte piest a zároveň dbajte nato, aby ohýba-
né miesto bolo umiestnené zarovno s ohýbacím
segmentom. Piest vysúvajte ďalej dovtedy, kým sa
potrubie nedotkne rohových podložiek. Nedávaj-
te prsty, ruky alebo iné časti tela do takej polohy, v
ktorej by sa mohli zachytiť alebo pomliaždiť v čas-
tiach zariadenia.
2. Overte si, či sú rohové podložky v správnej polohe
(vyznačenej na ráme) pre ohýbané potrubie a či sú
kolíky zasunuté až na doraz cez obe strany rámu
(Pozrite si obrázok č. 12). V opačnom prípade sa
ohýbačka môže poškodiť počas používania. Uistite
sa, že konce potrubia dostatočne prečnievajú cez
rohové podložky, aby sa potrubie počas ohýbania
nezošmyklo. Pozrite si tabuľku č. 1.
