21
Cintreuse hydraulique
Inspection préalable
AVERTISSEMENT
Avant chaque utilisation, inspectez la cintreuse
hydraulique afin de corriger toute anomalie qui
pourrait l’endommager, et limiter les risques de
blessure corporelle grave par choc électrique,
écrasement des membres ou autres causes.
1. Sʼil sʼagit dʼune cintreuse électrique, assurez-vous que
son interrupteur marche/arrêt se trouve en position
« arrêt » ( ) et que son cordon dʼalimentation est
débranché.
2. Eliminez toutes traces dʼhuile, de graisse et de crasse
du mécanisme de la cintreuse et au niveau de ses
poignées et commandes. Cela facilitera lʼinspection
de la cintreuse et aidera à mieux la maîtriser en
cours dʼutilisation.
3. Examinez la cintreuses pour signes de :
• Fuites hydrauliques. Vérifiez le niveau dʼhuile hy-
draulique et faites le point si nécessaire (reportez-
vous à la section Entretien).
• Bris, fissuration, torsion, absence, désalignement ou
grippage de pièces, voire toute autre anomalie
susceptible de nuire au bon fonctionnement et à la
sécurité de la cintreuse.
• Fissuration ou rupture des formes et des supports
latéraux.
• Détérioration ou modification du cordon dʼali-
mentation et de sa fiche.
• Présence et lisibilité de lʼaffiche de sécurité (se
reporter aux figures 4A et 4B).
Nʼutilisez pas la cintreuse avant que toute anomalie
éventuellement constatée au cours de son inspection
ait été corrigée.

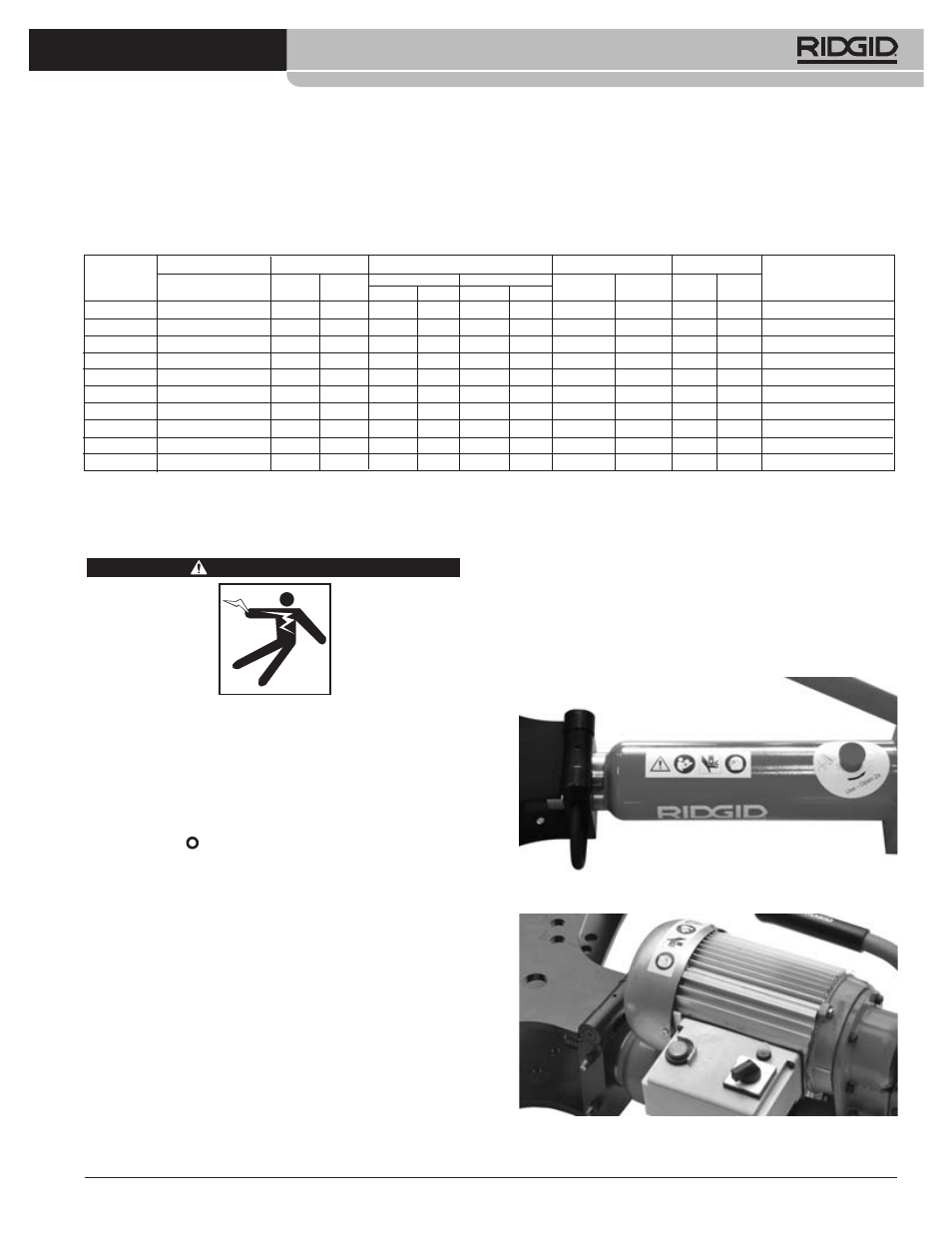

Figure 4A – Affiche de sécurité (manuelle)
Figure 4B – Affiche de sécurité (électrique)
Les cintreuses sont livrés avec les formes et supports adaptés à la plage les courbures prévues, le tout conditionné dans une
caisse en bois réutilisable. Les formes sont dimensionnées pour les tuyaux DIN 2440 et leurs équivalents indiqués ci-après :
Ø nominal
Ø extérieur
Ep. parois
Rayon de courbure*
Poids
Tuyau**
Mini
Maxi
Réf.
Pouces
Pouces
mm
Pouces
mm
Pouces
mm
Pouces
mm
lbs
kg
Type/norme
37218
1/4"
0,540
13,5
0,08
2,2
0,16
4
2,36
60
2,2
1
EN10255, ASTM A53
37223
3/8"
0,675
17,2
0,09
2,3
0,16
4
1,77
45
1,8
0,8
EN10255, ASTM A53
37228
1/2"
0,840
21,3
0,10
2,6
0,16
4
1,97
50
2,4
1,1
EN10255, ASTM A53
37233
3/4"
1,050
26,9
0,10
2,6
0,16
4
3,15
80
4,0
1,8
EN10255, ASTM A53
37238
1"
1,315
33,7
0,13
3,2
0,20
5
4,33
110
4,0
1,8
EN10255, ASTM A53
37243
1
1
/
4
"
1,660
42,4
0,13
3,2
0,20
5
5,31
135
4,6
2,1
EN10255, ASTM A53
37248
1
1
/
2
"
1,990
48,3
0,13
3,2
0,20
5
6,10
155
9,5
4,3
EN10255, ASTM A53
37253
2"
2,375
60,3
0,14
3,6
0,22
5,5
8,66
220
14,4
6,5
EN10255, ASTM A53
37258
2
1
/
2
"
2,875
76,1
0,14
3,6
0,28
7
12,60
320
38,5
17,5
EN10255, ASTM A53
37263
3"
3,500
88,9
0,16
4,0
0,30
7,6
15,35
390
59,9
27,2
EN10255, ASTM A53
Formes
* Rayon de courbure à lʼaxe du tuyau.
** Se reporter à la notice descriptive
Température de fonctionnement : de 14°F à 122°F (-10°C à 50°C). Se reporter au chapitre Entretien pour plus de
précisions.
Manuelle
Electrique
