piston jusquʼà ce que le tuyau vienne à peine en
contact avec les supports latéraux. Ne laissez pas vos
doigts, vos mains ou autres membres dans une posi-
tion qui leur permettrait dʼêtre coincés ou écrasés.
2. Assurez-vous que la position des supports latéraux est
bien celle indiqué sur la forme pour le type de tuyau à
cintrer et que les broches sont enfoncées à fond de
par et dʼautre du bâti (Figure 12). Sinon, la cintreuse
risque dʼêtre endommagée en cours dʼopération.
Vérifiez que les deux extrémités du tuyau dépassent
suffisamment des supports latéraux pour ne pas sʼen
échapper en cours de cintrage. Reportez-vous au
Tableau 1.
Tableau 1 – Longueur minimale du tuyau à partir
de lʼaxe de la broche.

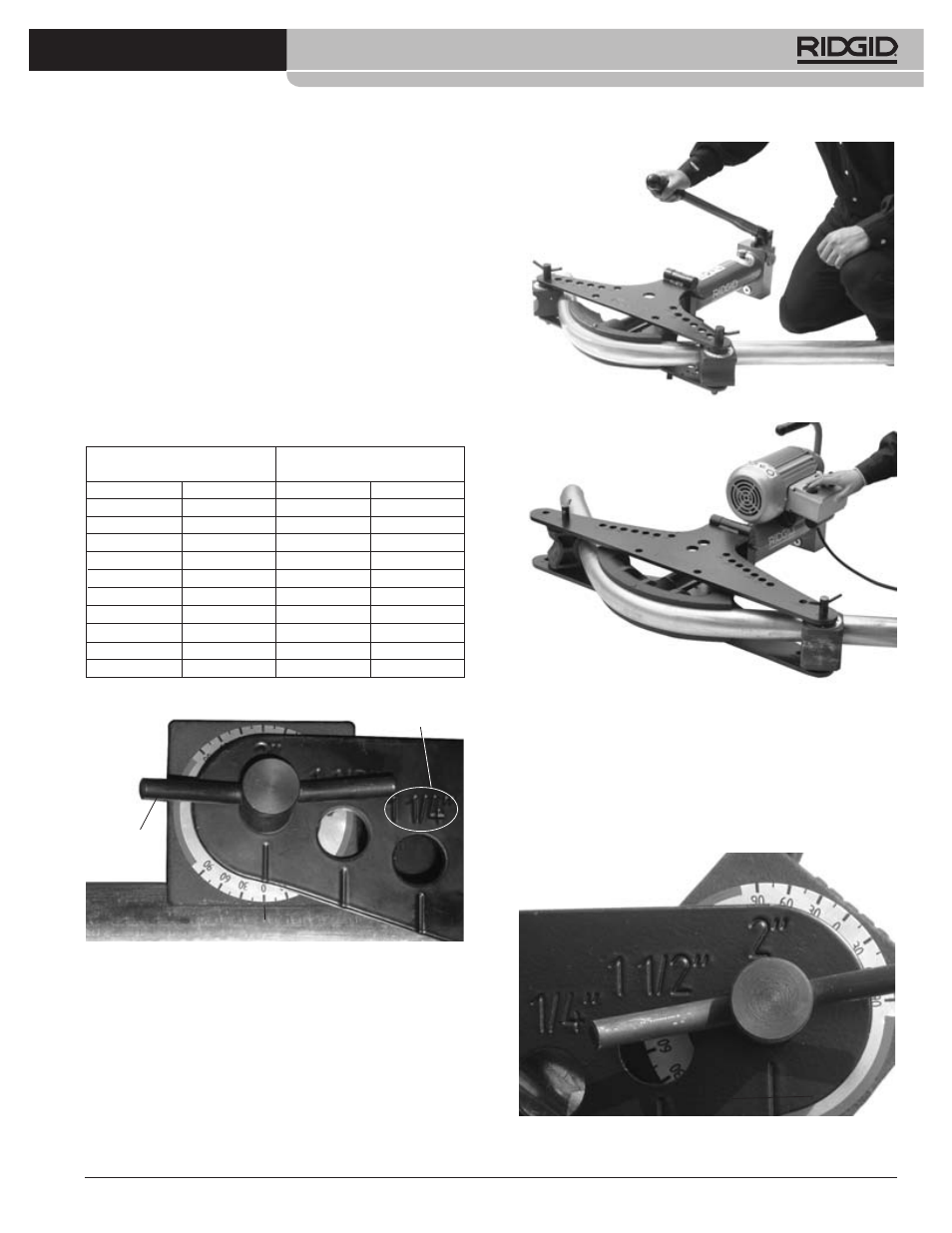

Figure 12 – Alignement de lʼindicateur dʼangle au départ
du cintrage
25
Cintreuse hydraulique
Figure 13 – Utilisation dʼune cintreuse manuelle
Figure 14 – Utilisation dʼune cintreuse électrique
3. Continuez de faire avancer le piston pour cintrer le
tuyau. Les extrémités du tuyau se déplaceront au
fur et à mesure de cintrage. Restez à lʼécart du tuyau
durant lʼopération. Contrôlez les indicateurs dʼangle
(Figure 15). La moyenne des angles indiqués sur
chaque indicateur correspond approximativement à
lʼangle total de cintrage.
Figure 15 – Indicateur dʼangle en fin de cintrage
Ø extérieur
Distance minimale de l’axe de
du tuyau
broche à l’extrémité du tuyau
pouces
mm
pouces
mm
1
/
4
13,5
1,57
40
3
/
8
17,2
1,57
40
1
/
2
21,3
1,86
47,2
3
/
4
26,9
2,01
51
1
33,7
2,13
54
1
1
/
4
42,4
2,27
57,7
1
1
/
2
48,3
2,49
63,3
2
60,3
2,22
56,4
2
1
/
2
76,1
33,31
84
3
88,9
3,66
93
Alignement zéro
Broche
totalement
enfoncée
dans la
bonne
position
Ø tuyau
Indicateur
dʼangle
