Hidravlično orodje za krivljenje cevi
301

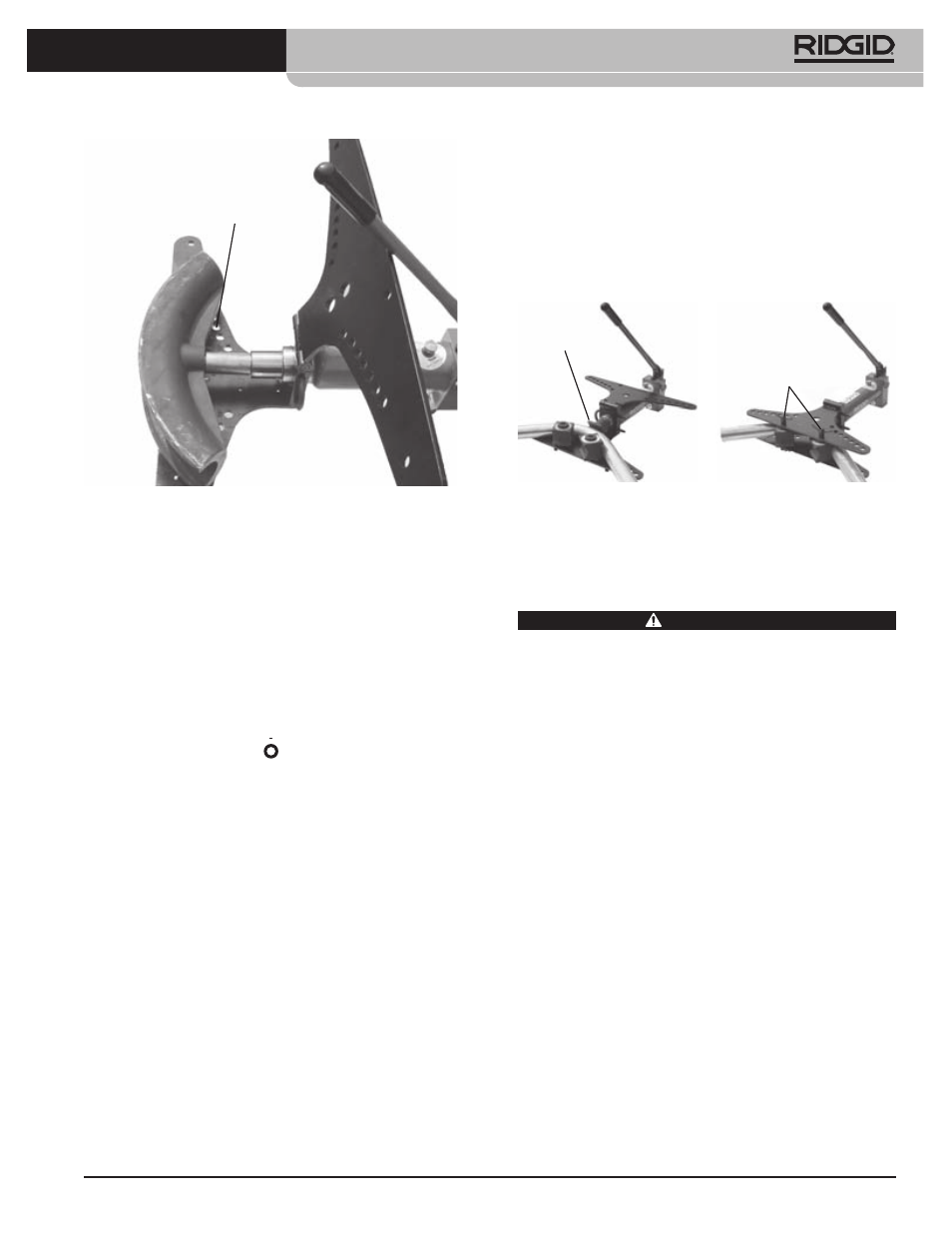

Slika 17 – Vstavljanje podaljška potisnega droga (prika-
zano odprto brez cevi zaradi jasnosti)
Podaljšek
potisnega
droga
Ko dosežete želeno stopnjo upogiba, ustavite izte-
govanje potisnega droga. Ne poskušajte ustvariti
upogiba, ki bi presegal 90 stopinj (glede na kazalnik
kota), saj lahko to povzroči prepogib cevi in druge
težave. Za natančno merjenje kotov upogiba je po-
treben kotnik ali druga merilna naprava. Bolje je,
da cev upognete premalo kot preveč, saj jo je laže
dodatno upogniti kot izravnati. Ko uvlečete potisni
drog, se lahko cev malo vrne, tako da morate to po-
praviti za dosego želenega kota.
5. Ko je upogib končan, stikalo za vklop/izklop pre-
maknite v izključen ( ) položaj. Uvlecite potisni
drog, tako da zavrtite sprostitveni gumb v položaj
za uvlek.
6. Cev odstranite iz orodja za krivljenje. Po potrebi od-
stranite zatiče in kotne podpore in/ali odprite zgor-
nje krilo. Če je del za oblikovanje zataknjen na cevi,
ga lahko odstranite z udarci z leseno klado ali meh-
kim kladivom. Za odstranjevanje dela za oblikova-
nje ne uporabljajte običajnih kladiv, dlet ali drugih
kaljenih orodij. Ta lahko okrušijo in poškodujejo del
za oblikovanje ter povzročijo telesne poškodbe.
Ravnanje upogibov
Na voljo je del za ravnanje, ki omogoča določeno zmanj-
šanje kota upogiba (do približno 10 stopinj). Uporaba
dela za ravnanje lahko deformira upogib. V nekaterih
primerih (na primer upogibi za 90° na ceveh 2 1 /
2
" ali 3")
dela za ravnanje ni mogoče uporabiti.
Uporaba:
1. Del za ravnanje postavite na konec potisnega dro-
ga.
2. Cev postavite tako, da je upogib nastavljen proti
delu za ravnanje in da so ravni deli naslonjeni na
kotne podpore. Poskrbite, da je cev nastavljena si-
metrično in da so kotne podpore v ustreznem po-
ložaju, da preprečite škodo na orodju za krivljenje.
Slika 18 – Ravnanje upogiba
Del za ravnanje
Položaj kotne
podpore
3. Sledite korakom postopka »Krivljenje cevi«.
Navodila za vzdrževanje
OPOZORILO
Hidravlično orodje za krivljenje vzdržujte skladno
s temi postopki, da zagotovite daljšo življenjsko
dobo in da zmanjšate tveganje telesnih poškodb
zaradi električnega udara ter drugih vzrokov.
Čiščenje
Po vsaki uporabi obrišite olje ali umazanijo z orodja za
krivljenje in delov za oblikovanje s čisto, suho ter mehko
krpo. Posebno pazite na potisni drog in bat, da odstrani-
te umazanijo ali delce, ki bi lahko opraskali polirane dele
ali poškodovali tesnila. Po potrebi lahko dele za obliko-
vanje in kotne podpore očistite z žično krtačo.
Mazanje
Vsak mesec ali po potrebi pogosteje nanesite lahko
strojno olje ali mast na pregibne točke ročaja, tečaj krila
in zatiče. Olja ne nanašajte na hidravlične dele.
Hidravlično olje
Preverjanje ravni/dodajanje hidravličnega olja
Pred vsako uporabo preverite raven olja. Orodje za upo-
gibanje postavite na ravno vodoravno površino s popol-
noma uvlečenim potisnim drogom. Odstranite pokrov
za odzračevanje olja. Olje mora biti poravnano z dnom
odprtine za dolivanje. Če je olja premalo, dolijte hidra-
vlično olje Shell Tellus 32 ali drugo enakovredno kako-
vostno hidravlično olje in znova namestite pokrov za od-
