Giętarka hydrauliczna do rur
185
wiednich, symetrycznych otworach, aby nie doszło
do uszkodzenia giętarki podczas gięcia.

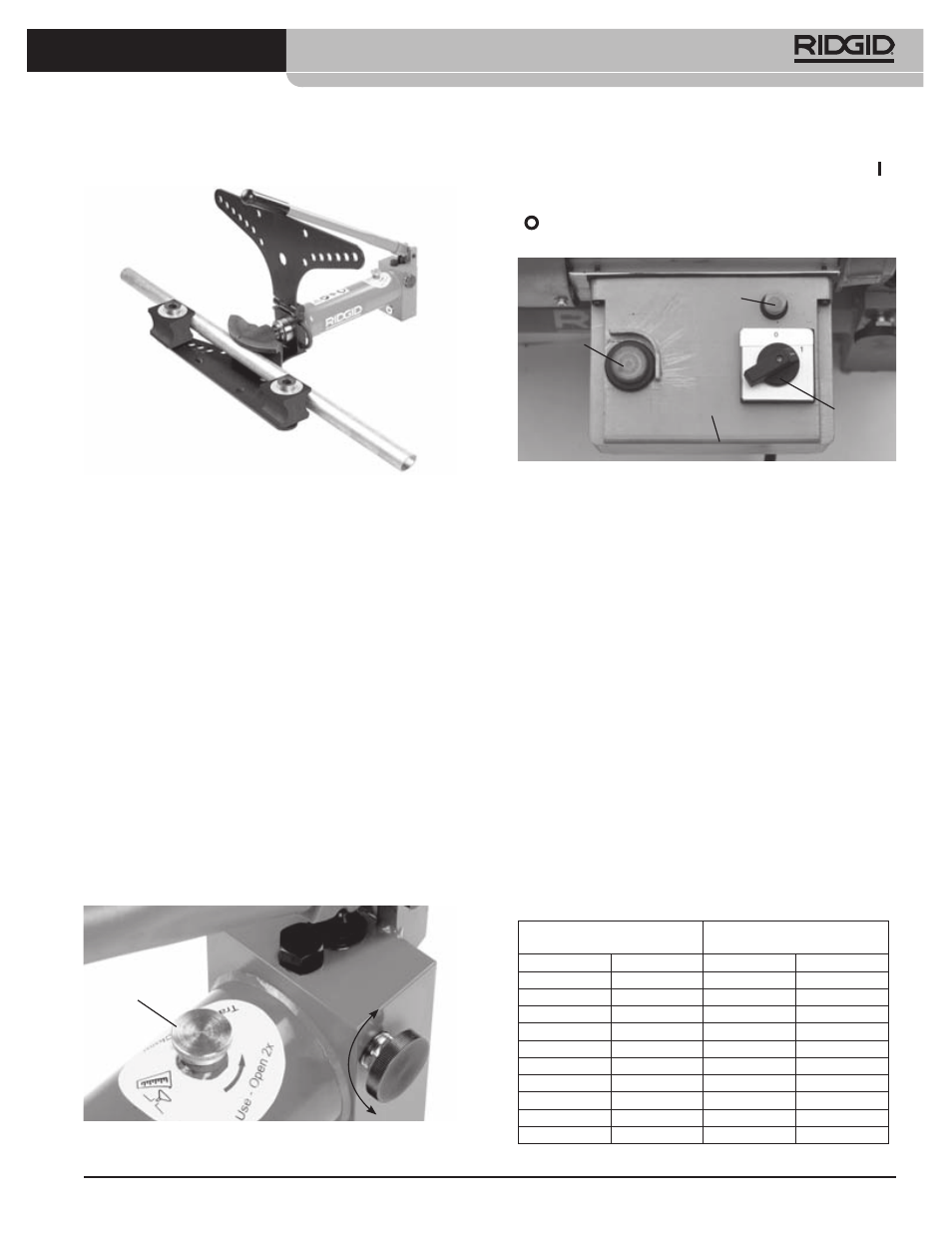

Rysunek 9 – Wkładanie rury
7. Zamknąć górne skrzydło i całkowicie przełożyć
sworznie przez obydwa skrzydła ramy gnącej i
wsporniki narożne. Ustawić wsporniki narożne tak,
aby punkty zerowe na wskaźnikach kąta były w li-
nii z oznaczeniem na górnym skrzydle (patrz Rysu-
nek 12).
8. Upewnić się, że giętarka i rura są stabilne.
Przesuwanie do przodu/cofanie suwaka
Obrócić pokrętło zwalniające na pompie hydraulicznej
w prawo w położenie zamknięcia (przesuw suwaka)
(patrz Rysunek 10.) W celu wycofania suwaka przekręcić
pokrętło zwalniające w lewo do położenia cofania. We-
wnętrzna śruba cofnie suwak.
Pompa ręczna
Przesuwać uchwyt pompy w górę i w dół w celu przesu-
nięcia suwaka. Nie używać przedłużeń uchwytu. Mogą
one uszkodzić uchwyt lub wyśliznąć się podczas pracy, a
w konsekwencji spowodować obrażenia.
Rysunek 10 – Pozycje pokrętła zwalniającego
(przesuw/cofanie)
Wysuwanie
Wlew oleju
Cofanie
Pompa elektryczna
Ustawić wyłącznik w położeniu włączenia ON ( ).
Ustawić przełącznik pracy w celu przesunięcia suwaka
do przodu. Ustawić wyłącznik w położeniu wyłączenia
( ), kiedy narzędzie nie jest używane lub kiedy cofa się
suwak.
Rysunek 11 – Elementy sterowania silnika
Przełącznik
pracy
Bezpiecznik
Silnik
Wyłącznik
Gięcie rury
1. Stanąć przy cylindrze od strony pokrętła zwalnia-
jącego. Nie przechylać się nad urządzeniem w celu
jego obsługi. Przesunąć do przodu suwak. Podczas
gięcia przystawka do formowania styka się z rurą,
dociskając powoli i delikatnie suwak przy wyrów-
nywaniu się punktu gięcia z przystawką. Przesu-
wać dalej suwak, aż rura dojdzie do wsporników
narożnikowych. Nie wkładać palców, dłoni i innych
części ciała w miejscach, gdzie mogłyby zostać po-
chwycone czy zmiażdżone.
2. Upewnić się, że wsporniki narożnikowe znajdują się
we właściwym położeniu (według oznaczenia na
ramie) względem rury do gięcia, a sworznie są cał-
kowicie przełożone przez ramę (patrz Rysunek 12).
W przeciwnym razie może dojść do uszkodzenia
giętarki. Upewnić się, że obydwa końce rury wysta-
ją poza wsporniki narożnikowe na tyle, aby rura nie
wysunęła się podczas gięcia. Patrz Tabela 1.
Tabela 1 - Minimalna odległość wystawania rury
poza środek sworznia
Średn. zewn. rury
Min. odl. osi sworznia
do krawędzi rury
cal
mm
cal
mm
1
/
4
13,5
1,6
40
3
/
8
17,2
1,6
40
1
/
2
21,3
1,9
47
3
/
4
26,9
2,0
51
1
33,7
2,1
54
1
1
/
4
42,4
2,3
58
1
1
/
2
48,3
2,5
63
2
60,3
2,2
56
2
1
/
2
76,1
3,3
84
3
88,9
3,7
93
