284

Hidraulična savijačica cijevi

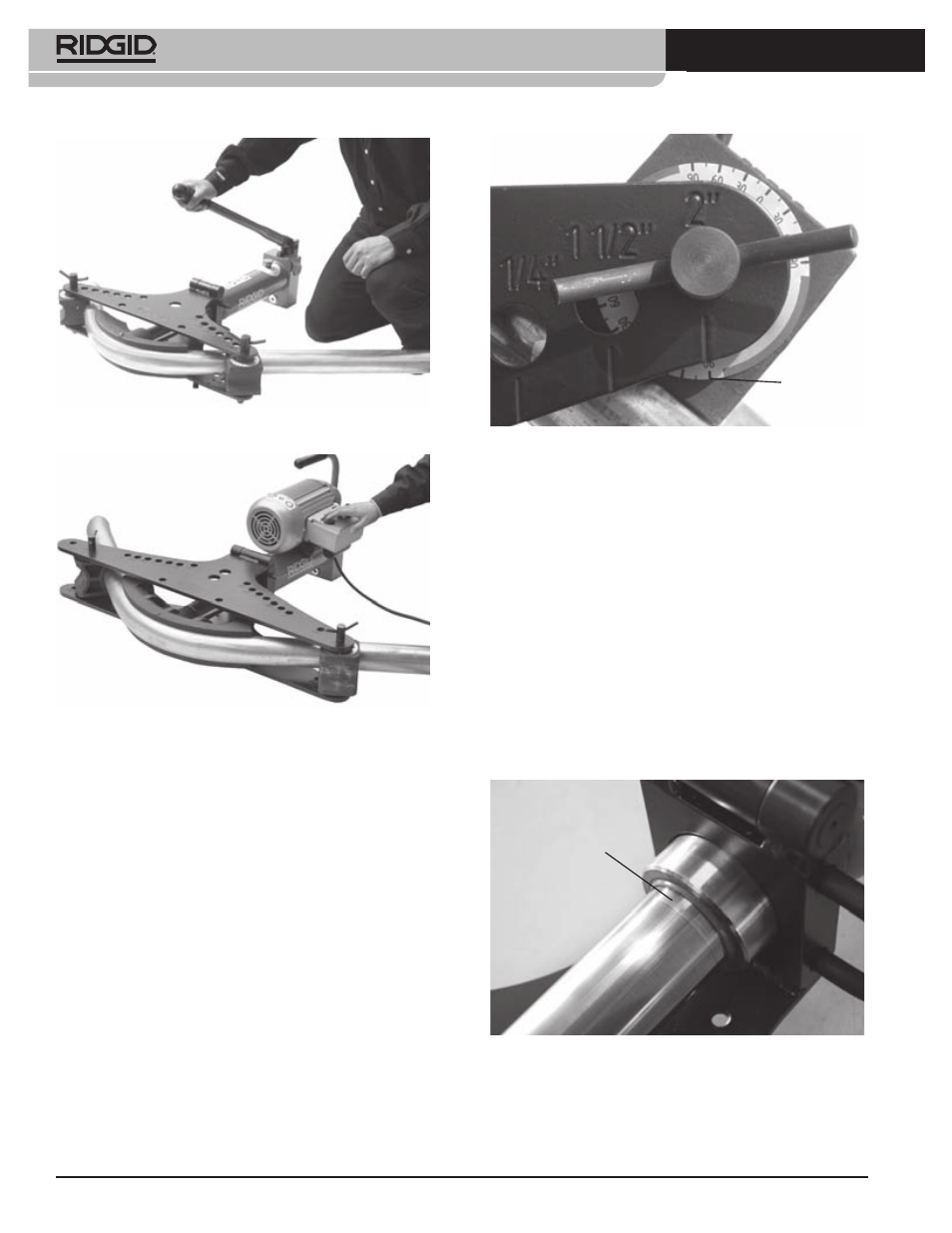

Slika 15 – Poravnavanje indikatora kuta – završetak

savijanja

Indikator

kuta

Promatrajte klip dok se izvlači. Ako vidite mali žlijeb

u klipu (slika 16), prekinite izvlačenje klipa. Time spr-

ječavate curenje hidraulične tekućine i oštećenje kli-

pa.

4. Za određene veličine cijevi (2

”, 3”), mora se upo-

trijebiti produžetak klipa koji tvori kut savijanja od

90 stupnjeva. Kad je vidljiv žlijeb u klipu (slika 16),

prekinite izvlačenje klipa. Osigurajte pravilan oslo-

nac cijevi kako biste spriječili njezino pomicanje ili

pad. Okrenite otpusni gumb u položaj za uvlačenje

i uvucite klip toliko da se između kraja klipa i obli-

kača može umetnuti produžetak. Umetnite produ-

žetak i pažljivo izvlačite klip. Pazite da prsti, ruke ili

drugi dijelovi tijela ne dođu u položaj u kojem bi se

mogli zaglaviti ili prignječiti.

Slika 16 – Žlijeb u klipu

Žlijeb

Slika 13 – Rukovanje ručnom savijačicom

Slika 14 – Rukovanje električnom savijačicom

3. Nastavite s izvlačenjem klipa i savijte cijev. Savijanje

cijevi uzrokuje pomicanje njezinih krajeva. Udaljite

se od cijevi koja se pomiče. Motrite indikatore kuta

(slika 15). Prosjek kutova izmjerenih svakih indika-

torom kuta jednak je približnom ukupnom savije-

nom kutu.
