Hydraulik-Rohrbieger
Benutzung beschädigt werden. Achten Sie darauf,
dass die Enden des Rohrs so weit über die Seiten-
backen hinausragen, dass das Rohr beim Biegen
nicht abrutschen kann. Siehe Tabelle 1.
Tabelle 1 – Mindestrohrlänge jenseits der Stiftmitte

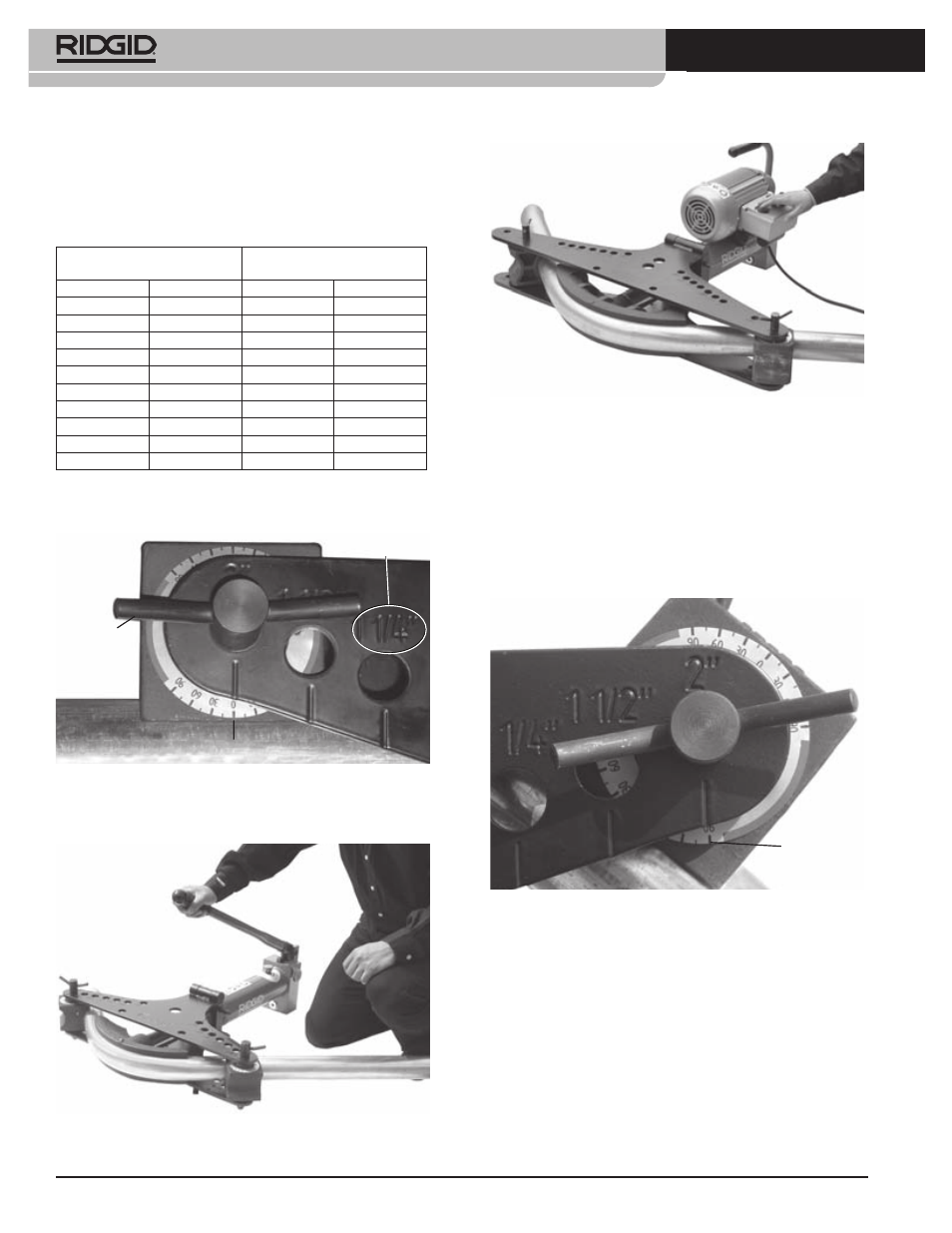

Abbildung 12 – Ausrichtung Winkelanzeiger – Beginn des
Biegevorgangs
Stifte in der
korrekten
Position
vollständig
eingesetzt
Rohrgrößenmarkierungen
Nullausrichtung
Abbildung 13 – Benutzung des manuellen Rohrbiegers
Abbildung 14 – Benutzung des elektrischen Rohrbiegers
3. Fahren Sie den Kolben weiter aus und biegen Sie
das Rohr. Während das Rohr gebogen wird, bewe-
gen sich die Enden. Halten Sie sich vom bewegen-
den Rohr fern. Überwachen Sie die Winkelanzei-
gen (Abbildung 15). Der Durchschnitt der von jeder
Winkelanzeige gemessenen Winkel entspricht in
etwa dem Gesamtbiegewinkel.
Abbildung 15 – Winkelanzeiger – Ende des Biegevor-
gangs
Winkelanzeiger
Beachten Sie den Kolben, während er ausgefahren
wird. Wenn Sie eine kleine Rille im Kolben sehen (Ab-
bildung 16), fahren Sie den Kolben nicht weiter aus,
um einen Austreten von Hydraulikflüssigkeit und
Schäden am Kolben zu vermeiden.
4. Bei bestimmten Rohrgrößen (2
1
/
2
”, 3”) muss eine
Kolbenverlängerung verwendet werden, um eine
Biegung von 90 Grad zu erreichen. Wenn die Rille
im Kolben (Abbildung 16) sichtbar ist, fahren Sie
den Kolben nicht weiter aus. Achten Sie darauf,
Rohraußendurchmesser
Mindestabstand Mittellinie des
Stifts zum Rohrende
Zoll
mm
Zoll
mm
1
/
4
13,5
1,6
40
3
/
8
17,2
1,6
40
1
/
2
21,3
1,9
47
3
/
4
26,9
2,0
51
1
33,7
2,1
54
1
1
/
4
42,4
2,3
58
1
1
/
2
48,3
2,5
63
2
60,3
2,2
56
2
1
/
2
76,1
3,3
84
3
88,9
3,7
93
