248
Hidraulikus csőhajlító gép
2. Ellenőrizze, hogy a tápkábel nem a munkaterületen
keresztül vezet-e. A kábelt a szabad területen ke-
resztül vezesse az aljzathoz, és száraz kézzel kösse
be azt. Minden csatlakozást szárazon, a földtől távol
kell tartani. Ha a csatlakozózsinór nem elég hosszú,
használjon olyan hosszabbítókábelt, amely:
• Jó állapotban van.
• A szerszáméhoz hasonló háromeres dugasszal
rendelkezik.
• Kültéri használatra engedélyezett, és a kábeljelö-
lés tartalmazza a W vagy W-A betűket (pl. SOW),
illetve megfelel a H05VV-F, H05RN-F típusok kö-
vetelményeinek vagy az IEC típuskialakítási köve-
telményeknek (60227 IEC 53, 60245 IEC 57).
• Kábelkeresztmetszete megfelelő (16 AWG (1,5 mm²)
max. 50' (15,2 m) hossz esetén, 14 AWG (2,5 mm²) 50'
– 100' (15,2 m – 30,5 m) hossz esetén). Ha a kereszt-
metszet túl kicsi, a kábel túlmelegedhet, megol-
vadhat rajta a szigetelés, és tüzet vagy egyéb kárt
okozhat.

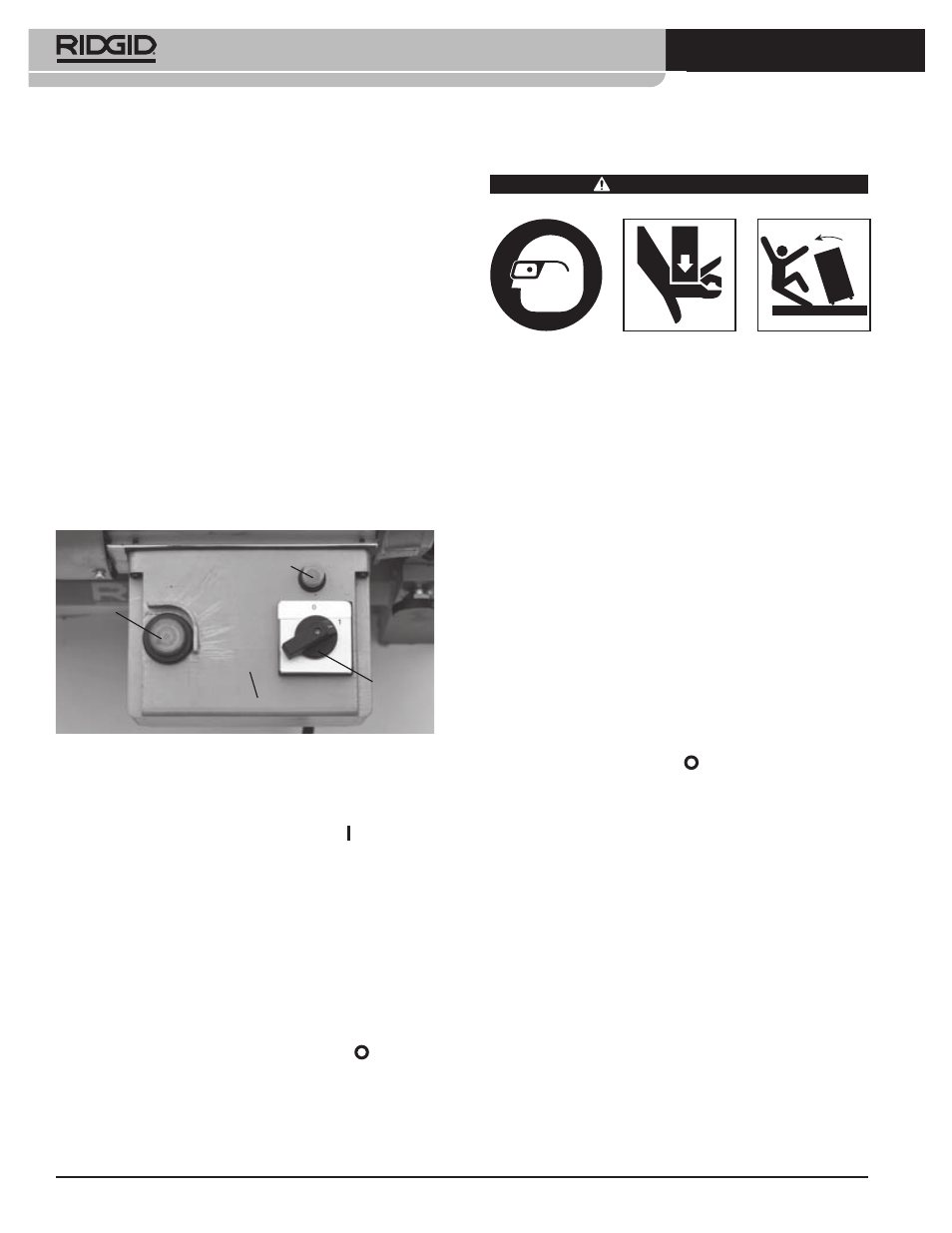

8. ábra – A villamos hajlítógép kezelőszervei
Működtető
kapcsoló
Megszakító
Motor
Főkapcsoló
3. Ellenőrizze, hogy a csőhajlító gép megfelelően mű-
ködik-e.
Állítsa a főkapcsolót ON (bekapcsolva, ) helyzetbe.
Nyomja le, majd engedje fel a működtető kapcsolót.
Ha a fő- és a működtető kapcsolónak nincs hatása
a motor működésére, akkor a probléma kijavításáig
ne használja a csőhajlító gépet.
Nyomja le és tartsa lenyomva a működtető kapcso-
lót. Vizsgálja meg, hogy a gép jól van-e beigazítva,
nem szorul-e, nem ad-e ki furcsa hangot, és nem
tapasztalható-e bármi szokatlan. Engedje fel a mű-
ködtető kapcsolót. Ha valami szokatlant tapasztal,
ne használja a gépet, amíg meg nem javítják.
Állítsa a főkapcsolót OFF (kikapcsolva, ) helyzet-
be.
Használati utasítás
FIGYELMEZTETÉS
Hajlítás közben ujját, kezét tartsa távol a hajlítás-
ban részt vevő alkatrészektől és a munkadarabtól.
Ujjai, keze, ill. egyéb testrészei beszorulhatnak,
összezúzódhatnak, eltörhetnek, sőt, levágódhat-
nak, ha beakadnak a csőhajlítóba, ill. a hajlításban
részt vevő alkatrészek és más tárgy közé.
Megfelelően támassza meg a szerszámot és a csö-
vet. Ezzel megelőzheti a cső és a berendezés felbo-
rulását.
A cső a hajlítás során mozog, így ütéses, zúzásos
sérülést okozhat. Hajlítás előtt ellenőrizze, hogy a
cső körül elegendő hely van-e.
Kövesse a kezelési utasításokat a beakadásból,
ütésből, zúzásból, áramütésből és egyéb okokból
származó sérülések veszélyének csökkentése ér-
dekében.
A cső behelyezése
1. Bizonyosodjon meg, hogy a berendezés és a mun-
katerület is megfelelően lett összeállítva, illetve
hogy a munkaterületen nincs-e szemlélődő vagy
egyéb zavaró tényező. Ellenőrizze, hogy a főkap-
csoló OFF (kikapcsolva, ) helyzetben van-e.
2. Szükség esetén jelölje meg a csövet a majdani haj-
lítás helyén-
3. Vegye ki a biztosítócsapokat a saroktámaszokból,
és nyissa fel a felső keretfelet.
4. Válassza ki a hajlítandó csőhöz megfelelő
hajlítósablont. A hajlítósablonokon fel van tün-
tetve azok mérete és katalógusszáma. További
információkért lásd a műszaki adatokat. Helyezze a
hajlítósablont a dugattyú végére.
5. Helyezze a hajlítandó csövet a hajlítósablon elé.
Szükség esetén helyezzen támaszokat a cső alá
úgy, hogy az a hajlításhoz megfelelő pozícióba ke-
rüljön. A halítósablon közepén az igazítást segítő
jel található. Megfelelően támassza alá a csövet, el-
kerülendő a cső és a csőhajlító felbillenését a hasz-
nálat közben.
6. Vigyen fel zsírt a saroktámasz csővel érintkező fe-
lületére. Helyezze a támaszokat a hajlítókeret meg-
felelő, kijelölt furataiba. A saroktámaszokat min-
