346
Hidrolik Boru Bükücü
Kullanım Talimatları
UYARI
Bükme sırasında parmaklarınızı ve ellerinizi bükme
aparatından ve çalışma parçasından uzak tutun.
Parmaklarınız, elleriniz ve diğer organlarınız, bü-
kücüye veya bu bileşenlerin veya başka herhangi
bir nesnenin arasına sıkışırsa takılabilir, ezilebilir,
kırılabilir veya kopabilir.
Aleti ve boruyu düzgün şekilde destekleyin. Bu,
borunun ve ekipmanın devrilmesinin önlenmesine
yardımcı olacaktır.
Boru bükme sırasında hareket eder ve çarpma veya
ezilme yaralanmalarına neden olabilir. Bükmeden
önce borunun çevresinde yeterli açıklık olduğun-
dan emin olun
Karışıklık, çarpma, ezilme, elektrik çarpması ve di-
ğer sebeplerden kaynaklanabilecek yaralanma ris-
kini azaltmak için kullanım talimatlarına uyun.
Boruyu Yükleme
1. Ekipmanın ve çalışma alanının düzgünce hazırlandığını
ve çalışma alanında izleyiciler ve diğer dikkat dağıtıcıla-
rın olmadığını doğrulayın. AÇMA/KAPAMA anahtarını
KAPALI ( ) konumda olduğunu doğrulayın.
2. Gerekirse, bükülecek boruyu uygun konumda işa-
retleyin.
3. Köşe desteklerinden pinleri çıkarın ve üst kanadı
açın.
4. Bükülecek boru için uygun bükme kalıbını seçin.
Kalıplar boyut ve katalog numarası ile işaretlidir.
Daha fazla bilgi için Teknik Özellikler'e bakın. Kalıbı
ram ucuna yerleştirin.
5. Bükülecek boruyu kalıbın önüne yerleştirin ve ge-
rekirse bükme için doğru konumda tutmak üzere
destekleri borunun altına yerleştirin. Kalıpta hi-
zalama için merkezde bir işaret bulunmaktadır.
Kullanım boyunca borunun ve bükücünün yana
yatmasını önlemek için boruyu düzgün şekilde
destekleyin.
6. Köşe tarafına boru temaslarını desteklemesi için
gres uygulayın. Destekleri bükme çerçevesinde işa-
retlendiği şekilde uygun deliklere yerleştirin. Köşe
destekleri doğru, simetrik deliklere yerleştirilmeli-
dir yoksa kullanım sırasında bükücü zarar görebilir.

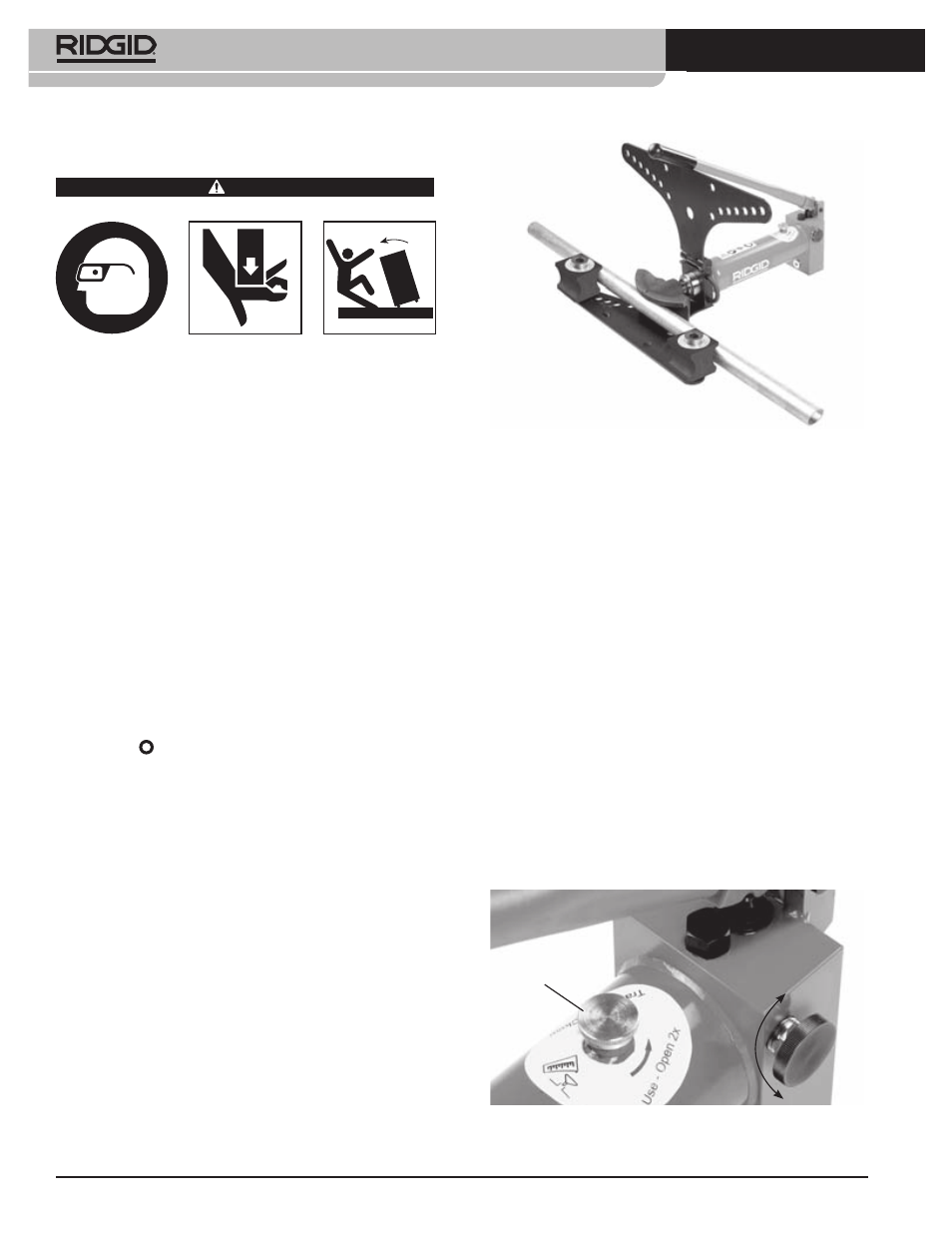

Şekil 9 – Boruyu Yükleme
7. Üst kanadı kapatın ve bükme çerçevesi ve köşe
desteklerinin her iki kanadından pinleri tam olarak
takın. Köşe desteklerini, açı göstergelerindeki sıfır
işaretleri üst kanattaki işaretlerle örtüşecek şekilde
hizalayın (Bkz. Şekil 12).
8. Bükücünün ve borunun sabit olduğunu doğrula-
yın.
Ram'ı İlerletme/Geri Çekme
Serbest bırakma düğmesini hidrolik pompa üzerinde
saat yönünde kapalı konumuna çevirin (Bkz. Şekil 10).
Ramı geri çekmek için, serbest bırakma düğmesini geri
çekme konumuna saat yönünün tersine çevirin. Bir iç yay
ramı geri çekecektir.
Manuel Pompa
Ramı ilerletmek için pompa kolunu yukarı ve aşağı hare-
ket ettirin. Kol uzantıları kullanmayın. Bu kola zarar vere-
bilir veya kullanım sırasında kayarak yaralanmaya neden
olabilir.
Şekil 10 – Serbest Bırakma Düğme Konumları (İleri/Geri Çek)
İleri
Yağ Dolum Portu
Geri Зek
