Curvatubi idraulico
87
4. Accertarsi che l'apparecchiatura da utilizzare è sta-
ta ispezionata adeguatamente.

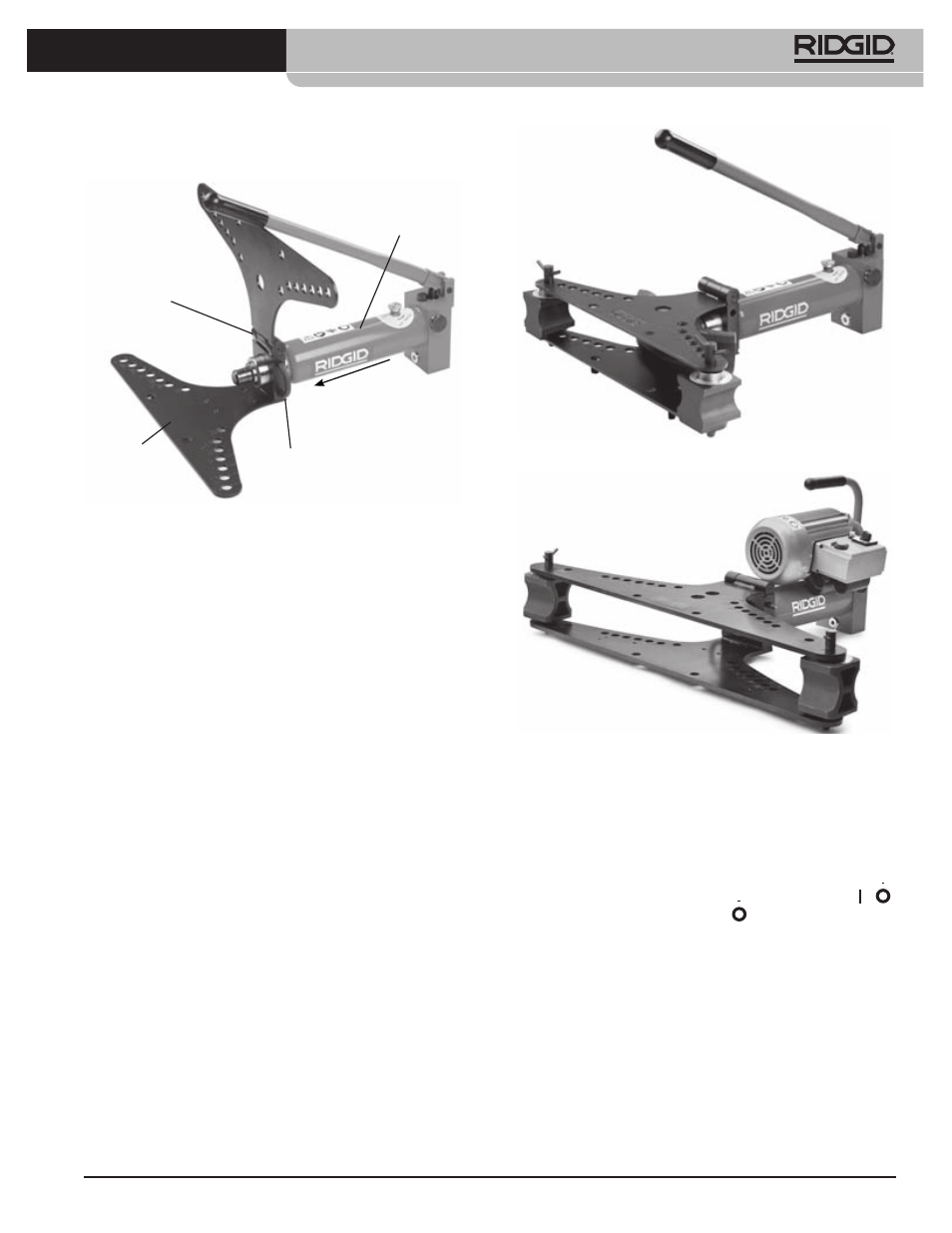

Figura 5 – Montaggio dei curvatubi da 2” e 3”
Cerniera
Cilindro
Inserire completamente la
staffa a U
Inserir
e il cilindr
o nel
telaio
Telaio di
curvatura
5. Montaggio.
Tutti i curvatubi devono essere montati sul pavimen-
to o su altra la superficie adatta. I componenti del cur-
vatubi sono pesanti e difficili da maneggiare. Usare
metodi di trasporto e di sollevamento appropriati.
Se si usano gli accessori: ruote per la movimentazio-
ne o il cavalletto a treppiede, seguire le istruzioni per
un’installazione corretta.
• Posizionare la piastra di curvatura con il lato incer-
nierato rivolto in alto.
• Inserire l’estremità del cilindro nell’apertura all’estre-
mità del telaio di curvatura. Allineare la scanalatura
sul cilindro con la parte posteriore del telaio di cur-
vatura.
• Inserire completamente la staffa ad U attraverso
il giunto tra la piastra di curvatura e il cilindro.
• Mettere i supporti d’angolo appropriati per il
tubo da curvare sulla piastra inferiore sopra i rela-
tivi fori per le dimensioni del tubo da piegare
• Inserire le spine attraverso i supporti d’angolo ed
entrambe le piastre.
Figure 6 – Curvatubi manuale da 2"/3" montato
Figure 7 – Curvatubi elettrico da 2"/3" montato
6. Aprire il tappo di riempimento del cilindro di due
giri completi. Questo permette l’ingresso di aria nel
serbatoio durante l’uso per un funzionamento cor-
retto. Ved. la Figura 10.)
Accensione del curvatubi elettrico
1. Verificare che l’interruttore ACCESO/SPENTO ( / )
sia nella posizione SPENTO ( ).
2. Assicurarsi che il cavo di alimentazione sia posizio-
nato lontano dall’area di lavoro. Far correre il cavo
lungo un percorso sgombro da ostacoli verso la
presa, e inserire la spina con una mano asciutta. Se
il cavo di alimentazione non è abbastanza lungo
usare una prolunga che:
• Sia in buone condizioni.
• Abbia una spina a tre poli simile a quella dell’at-
trezzo.
• Sia classificato per l'uso all'esterno e contenga le
lettere “W” o “W-A” nella denominazione del cavo
