Hydraulische pijpbuiger
75
terug om het verlengstuk te kunnen aanbrengen
tussen het uiteinde van de plunjer en de mal.
Breng het verlengstuk aan en beweeg de plunjer
voorzichtig voorwaarts. Houd uw vingers, handen
of andere lichaamsdelen niet in een positie waarin
ze zouden kunnen worden gegrepen of verplet-
terd.

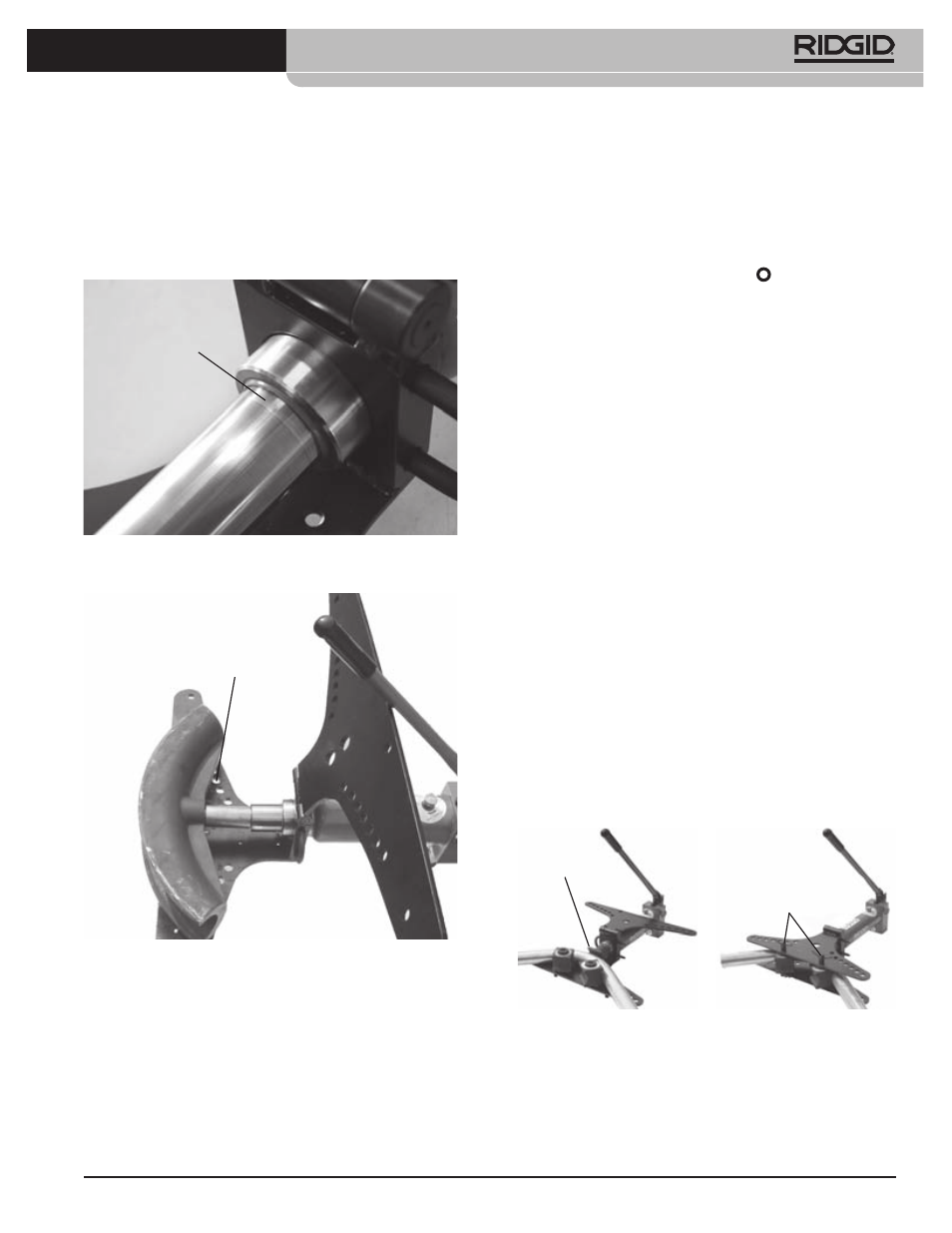

Figuur 16 – Groef in plunjer
Groef
Figuur 17 – Aanbrengen van het plunjerverlengstuk
(open en zonder pijp weergegeven voor de
duidelijkheid)
Plunjerverlengstuk
Zodra de gewenste bocht is bereikt, stopt u de
voorwaartse beweging van de plunjer. Tracht geen
bocht van meer dan 90 graden te maken (volgens
de hoekindicator). Dat kan het knikken van de pijp
of andere problemen veroorzaken. Om de exacte
buighoeken te meten hebt u mogelijk een winkel-
haak of een ander instrument nodig. Het is beter de
pijp iets te weinig te buigen, aangezien het gemak-
kelijker is de pijp nog een beetje verder te buigen
dan ze terug te buigen. Wanneer de plunjer wordt
teruggetrokken, kan de pijp een beetje terugveren,
zodat het nodig is een beetje te compenseren om
de gewenste buighoek te verkrijgen.
5. Wanneer het buigen voltooid is, zet u de ON/OFF-
schakelaar in de stand OFF ( ). Trek de plunjer
terug door de ontkoppelingsknop in de terugtrek-
stand te draaien.
6. Verwijder de pijp van de buigmachine. Verwij-
der indien nodig de pennen en hoeksteunen en/
of klap de bovenste vleugel op. Wanneer de mal
vastzit aan de pijp, kunt u een houten blok of een
zachte hamer gebruiken om de mal van de pijp los
te maken. Gebruik geen gewone hamers, bijtels of
andere geharde werktuigen om de mal te verwij-
deren. Die kunnen de mal beschadigen en licha-
melijke letsels veroorzaken door wegvliegende
spanen.
Bochten terugbuigen
Er is een richtmal verkrijgbgaar om de hoek van een
bocht opnieuw een beetje groter te maken (tot onge-
veer 10 graden), dus terug te buigen. Bij gebruik van de
richtmal kan de bocht vervormd raken. In sommige ge-
vallen (zoals voor 90-graden bochten in pijpen van 2 1 /
2
”
of 3”) kan de richtmal niet worden gebruikt. Gebruik:
1. Breng de richtmal aan op het uiteinde van de plun-
jer.
2. Breng de pijp zo aan dat de bocht tegen de richt-
mal rust en de uiteinden van de pijp tegen de
hoeksteunen rusten. Zorg ervoor dat de opstelling
symmetrisch is, met de hoeksteunen in de correcte
positie, om schade aan de buigmachine te voorko-
men.
Figuur 18 – Een bocht rechter maken
Richtmal
Hoeksteunpositie
3. Volg de stappen van het hoofdstuk “Buigen van de
pijp”.
