5 Appendix

5.1

Pin assignment of RS‐232 serial console cable

The RS‐232 console cabl include in the unitbox, and the connectors are RJ‐45 and DB‐9
female.

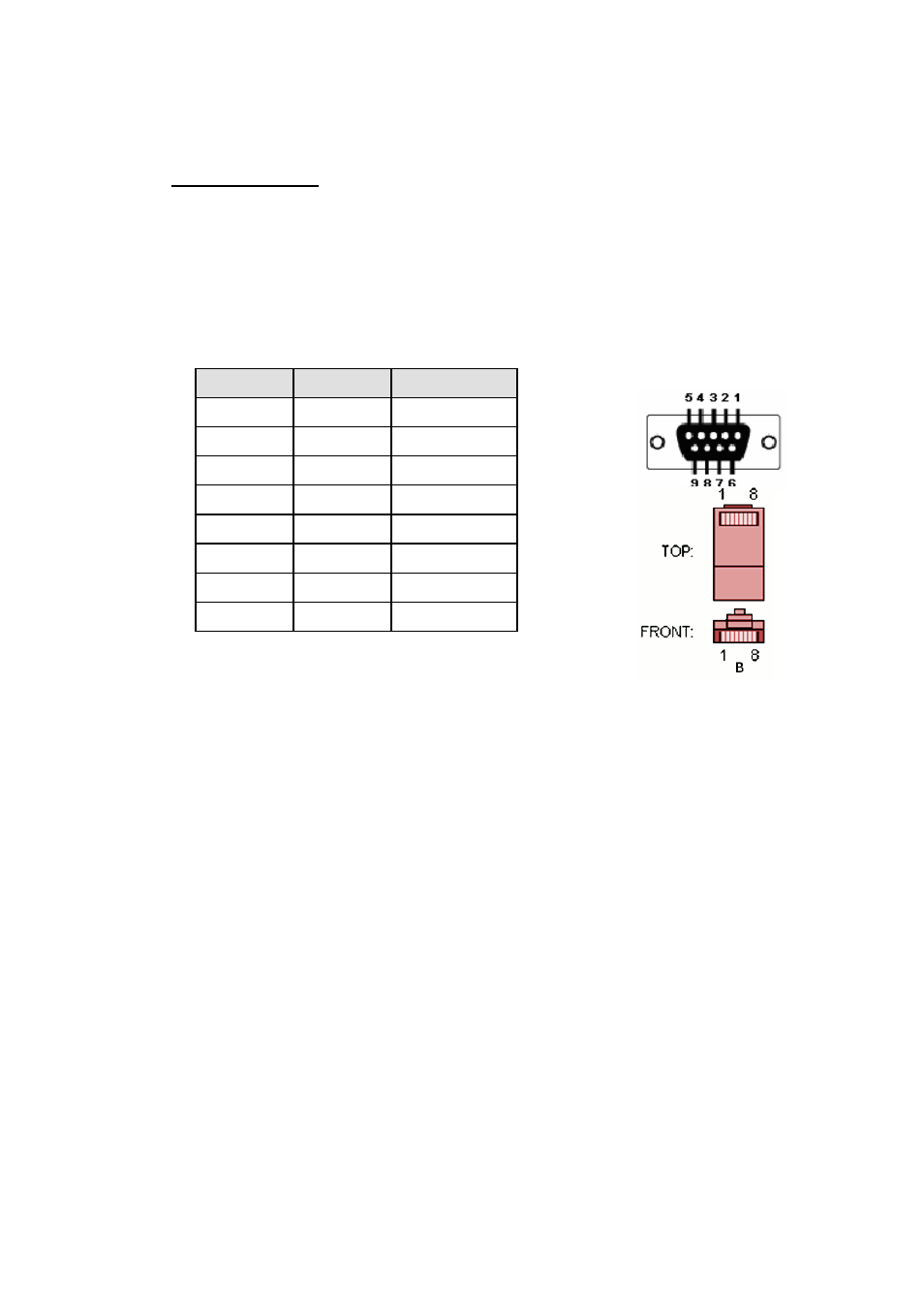

The following diagram showns the pins assignment of RJ‐5 and DB‐9 female connectors.



DB-9 Female Connector

RJ‐45 Pin

DB‐9 Pin

Description

1

8

N/A

2

9

N/A

3

2

TxD

4

1

N/A

5

5

GND

6

3

RxD

7

4

N/A

8

7

N/A









139
