Chapter 2 ___________________________________________________________ Product Overview

VAISALA ________________________________________________________________________ 17

HMT310 Transmitter Parts

1403-180

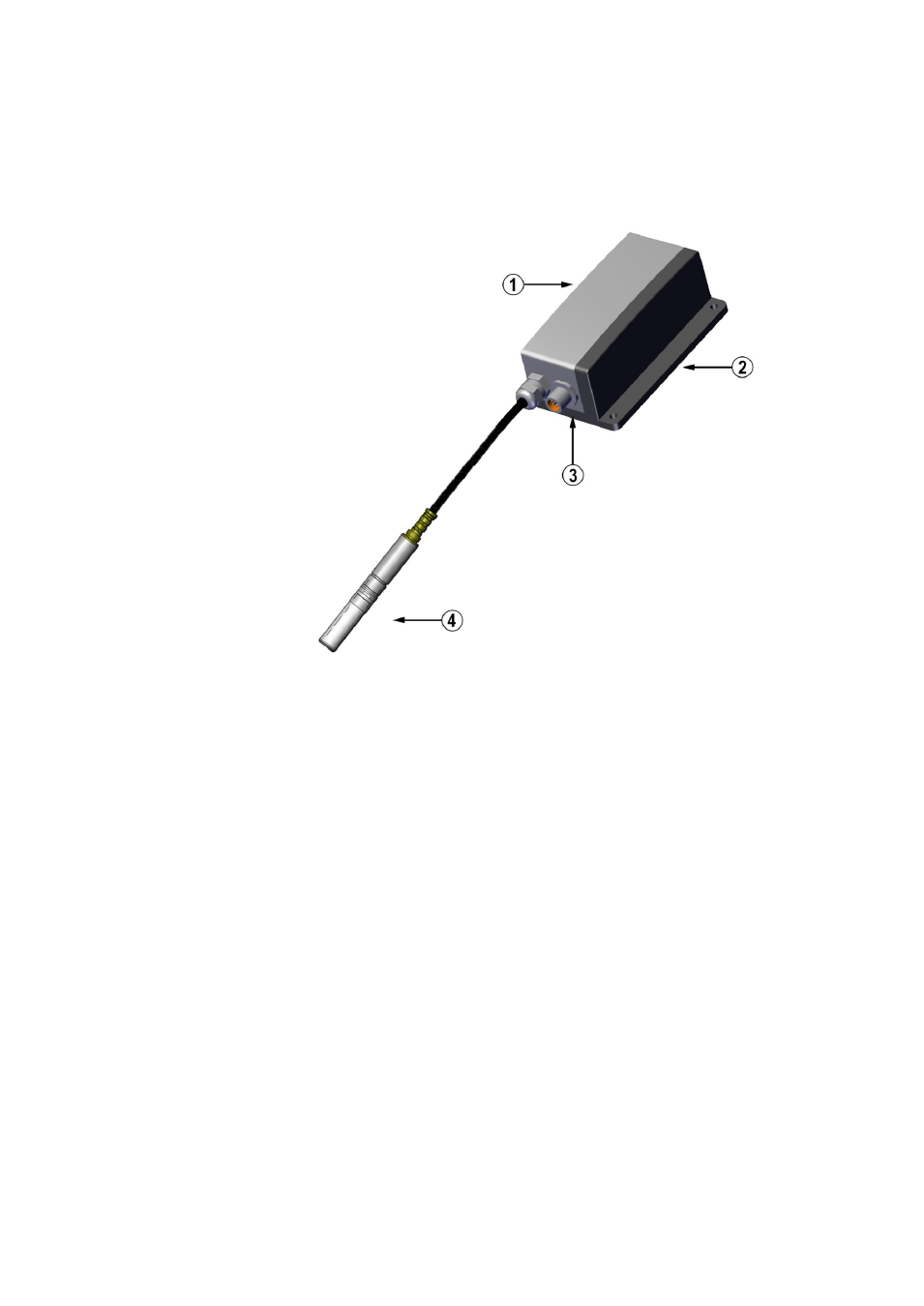

Figure 1

HMT310 Transmitter Parts

The following numbers refer to Figure 1 above:
1 = Transmitter unit

2 = Mounting plate (smaller mounting plate also available)

3 = Connector for signal output and power supply. Available with

female connector with 5 m cable or screw terminal connector.

4 = Probe
