WAFER-945GSELVDS2

Page 25

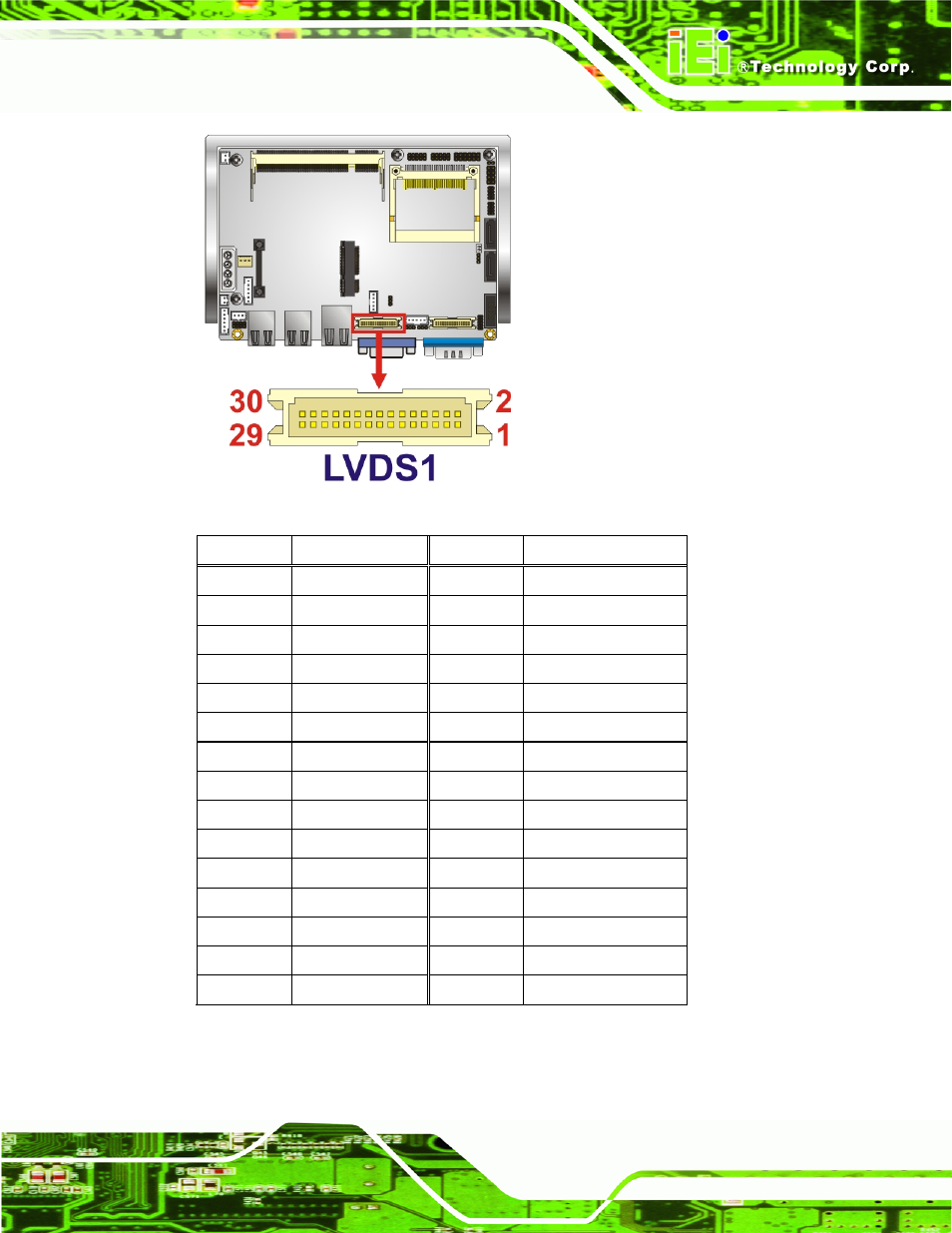

Figure 3-11: LVDS1 Location

Pin Description

Pin Description

1 GND1 2 GND2

3 A_Y0

4 A_Y0#

5 A_Y1

6 A_Y1#

7 A_Y2

8 A_Y2#

9 A_CK

10

A_CK#

11 NC

12 NC

13 GND3

14 GND4

15 B_Y0

16 B_Y0#

17 B_Y1

18 B_Y1#

19 B_Y2

20 B_Y2#

21 B_CK

22 B_CK#

23 NC

24 NC

25 GND5

26 GND6

27 VCC_LCD 28 VCC_LCD

29 VCC_LCD 30 VCC_LCD

Table 3-12: LVDS1 Pinouts
