Page 139

E Series Service Manual
9650-1450-01 Rev. D
5-29

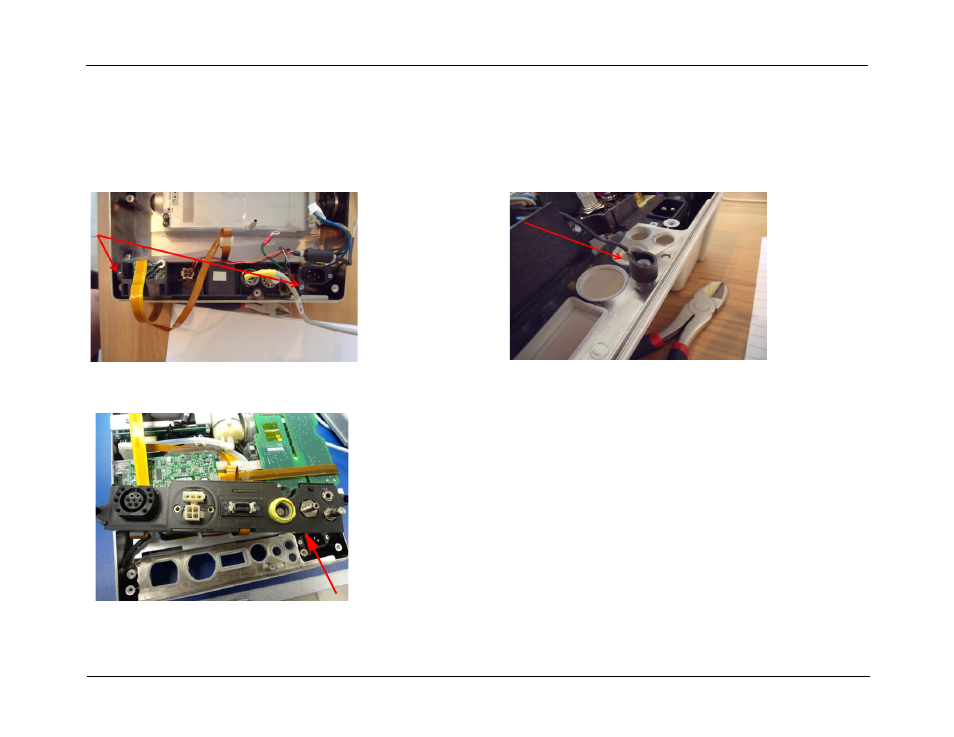

Connector Panel Removal
Note:
There are 2 styles of SPO2 connector (MS-11 & MX-1) used on the E Series, use the appropriate instructions for disassembly.
1. (MS-11 Style) Remove the 2 screws securing the panel to the
housing.
2. Lift assembly out, gently sliding rubber ground sleeve off
mounting post.
3. Remove rubber gasket (black foam) from connector panel. ECG
and SPO2 connectors can now be removed.
Note:
During reassembly ensure conductive sleeve is in place next to SPO2
connector.
