NaviTrack® II
18

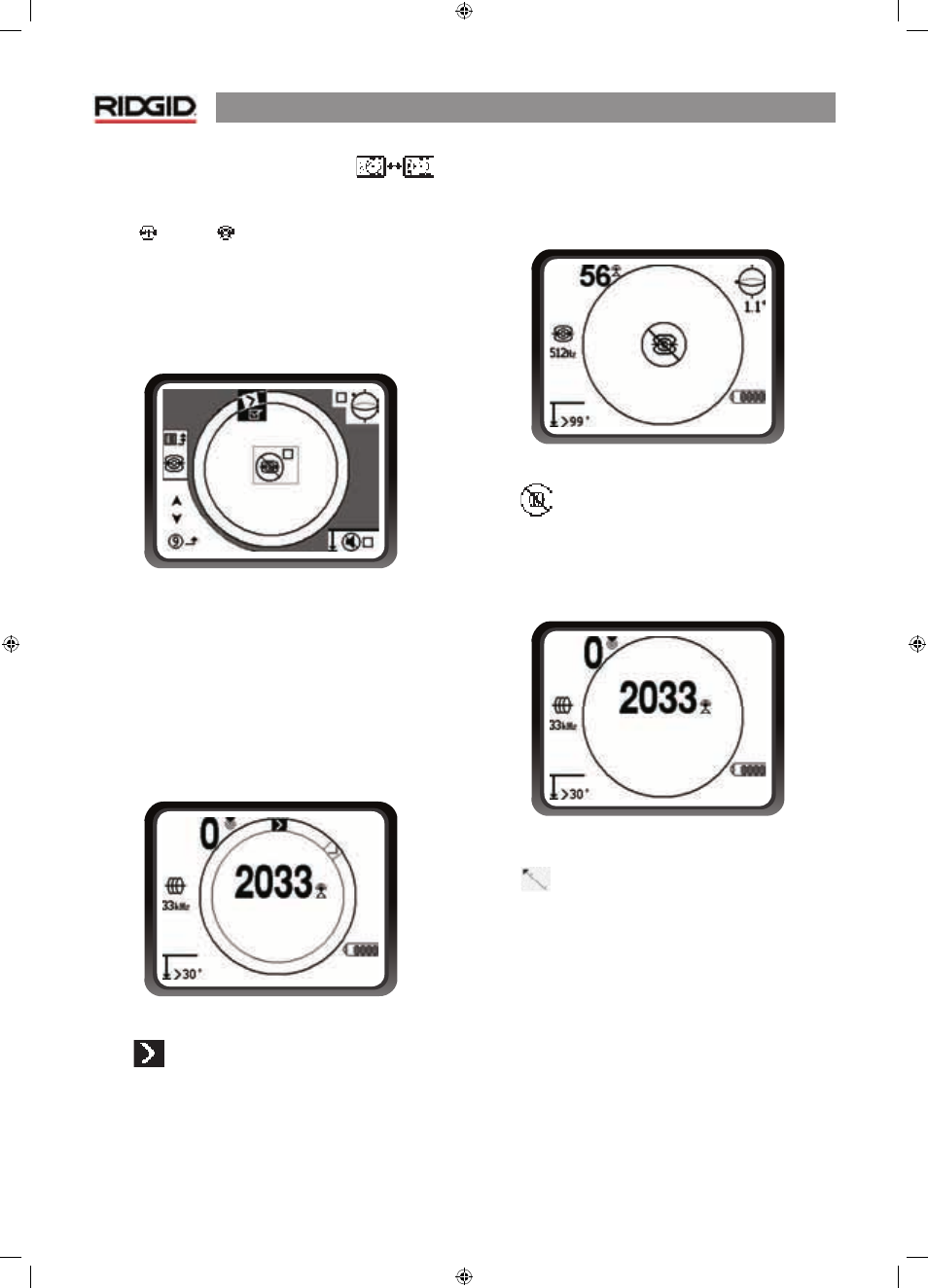

Menu des éléments d’affichage
La sélection de l’icône représentant deux petits écrans
affiche le menu de sélection de l’affichage pour le mode
Traçage
ou Sonde . Cette commande active et désactive
les éléments de l’écran. A la livraison du NaviTrack® II, certains
éléments sont désactivés pour des raisons de simplicité.
Pour activer ou désactiver un élément, mettez la sélection en
surbrillance à l’aide de la touche Haut ou Bas, puis appuyez
sur la touche de sélection pour activer ou désactiver la case à
cocher. Les éléments d’affichage cochés sont activés pour le
mode sélectionné.
Figure 30 : Eléments de l’écran (mode Sonde)
Fonctions en option
Les fonctions avancées du NaviTrack® II peuvent être activées
en affichant l’arborescence des menus à l’aide de la touche
de menu. Sélectionnez le menu de sélection des éléments
de l’affichage (pour les éléments de l’écran – description à la
page 18) ou le menu de sélection de la fréquence (pour activer
d’autres fréquences – description à la page 8).
Les fonctions en option incluent :
Figure 31 : Trajectoire avec filigrane et pointeur
•
Filigrane
Le filigrane est un marqueur qui apparaît dans le cercle exté-
rieur de l’écran. Il correspond à une représentation graphique
de la puissance maximale du signal atteinte. Il est « suivi » par
un pointeur plein qui indique la puissance courante du signal.
Si le pointeur de la puissance du signal devient supérieur au
filigrane, ce dernier monte proportionnellement pour illustrer
graphiquement le nouveau plus haut niveau. Il est désactivé
par défaut, mais peut être activé dans le menu de sélection
des éléments de l’affichage.
Figure 32 : Ecran d’absence de signal
• Icône d’absence de signal
Quand le NaviTrack® II ne reçoit pas de signal significatif sur la
fréquence sélectionnée, il affiche le signe du mode barré par
un trait pour indiquer qu’aucun signal n’est détecté. Cela évite
toute tentative d’interprétation de l’interférence aléatoire que
certains localisateurs affichent en l’absence de signal.
Figure 33 : Puissance du signal centrée
• Option de centrage de la puissance du signal
L’activation de cette option dans l’écran de sélection de menu
force l’affichage du numéro qui représente la puissance du
signal au centre de l’écran en permanence lorsqu’aucun signal
de proximité n’est disponible. Cela peut se produire lorsque
le signal est faible. Quand un signal de proximité devient
disponible, le numéro de puissance du signal s’affiche à
nouveau normalement dans le coin inférieur droit de l’écran.
(Mode de traçage de ligne seulement.)
