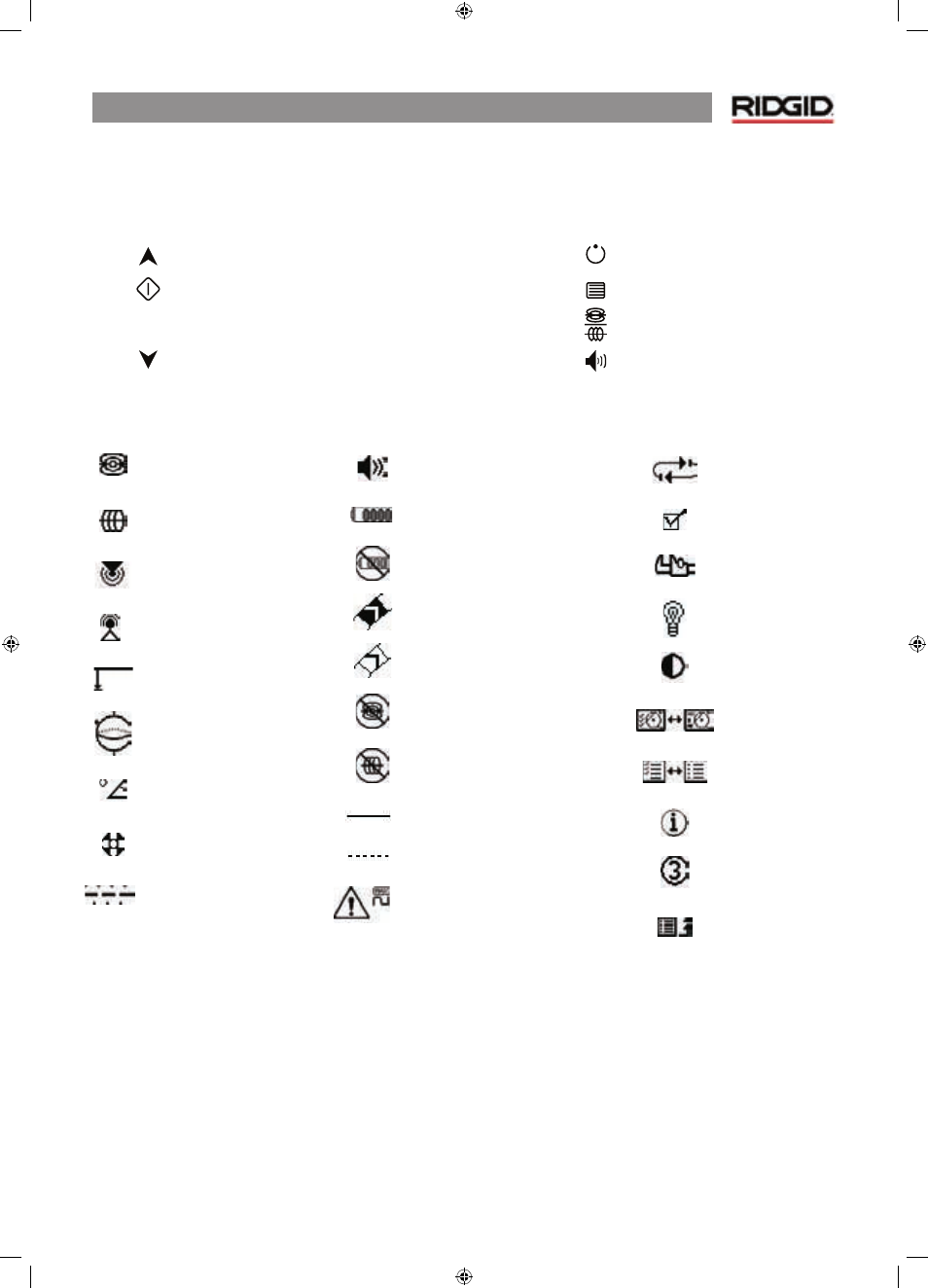

Ikoner og symboler
Figur 38: Ikoner og symboler
TASTATURIKONER
Menynavigasjon
Menyvalg
Sondemodus: Forsere dybde/resentreringslyd
Modus for linjeavsøking, forser dybde, forser strøm, resentrer lyd
Signalstyrkens nærhetsinnstilling: forser kart på
Menynavigasjon
Strøm PÅ/AV
Menytast
Frekvenstast
Lydtast
DISPLAYIKONER (forts.)
Lydstyrke
Batternivå
Advarsel om lavt batteri (blinker)
Styrke på analogt signal
Maksimal styrke på analogt signal
Ingen sonde
Ingen avsøking
Signal fra øverste antenne
Signal fra nederste antenne
Signalklipping
DISPLAYIKONER
Sondefrekvens
Aktiv avsøkingsfrekvens
Nærhet
Signalstyrke
Avstand (dybde)
2D vannrett feltvinkelindikator
Vannrett vinkelindikator
Polikon
Sondens ekvatorlinje
MENYIKONER
Tilbakestilling til
fabrikkinnstillinger
Menyens
avkrysningsboks
Verktøymenyen
Motlysinnstillinger
Justering av
skjermkontrast
Skjermoppsett
Menyoppsett
Informasjonsskjerm
Teller for tidsavbrudd,
meny
Gå opp ett nivå
(trykk på menytasten)
