NaviTrack® II
13
Wskazówki robocze dotyczące
lokalizacji sond

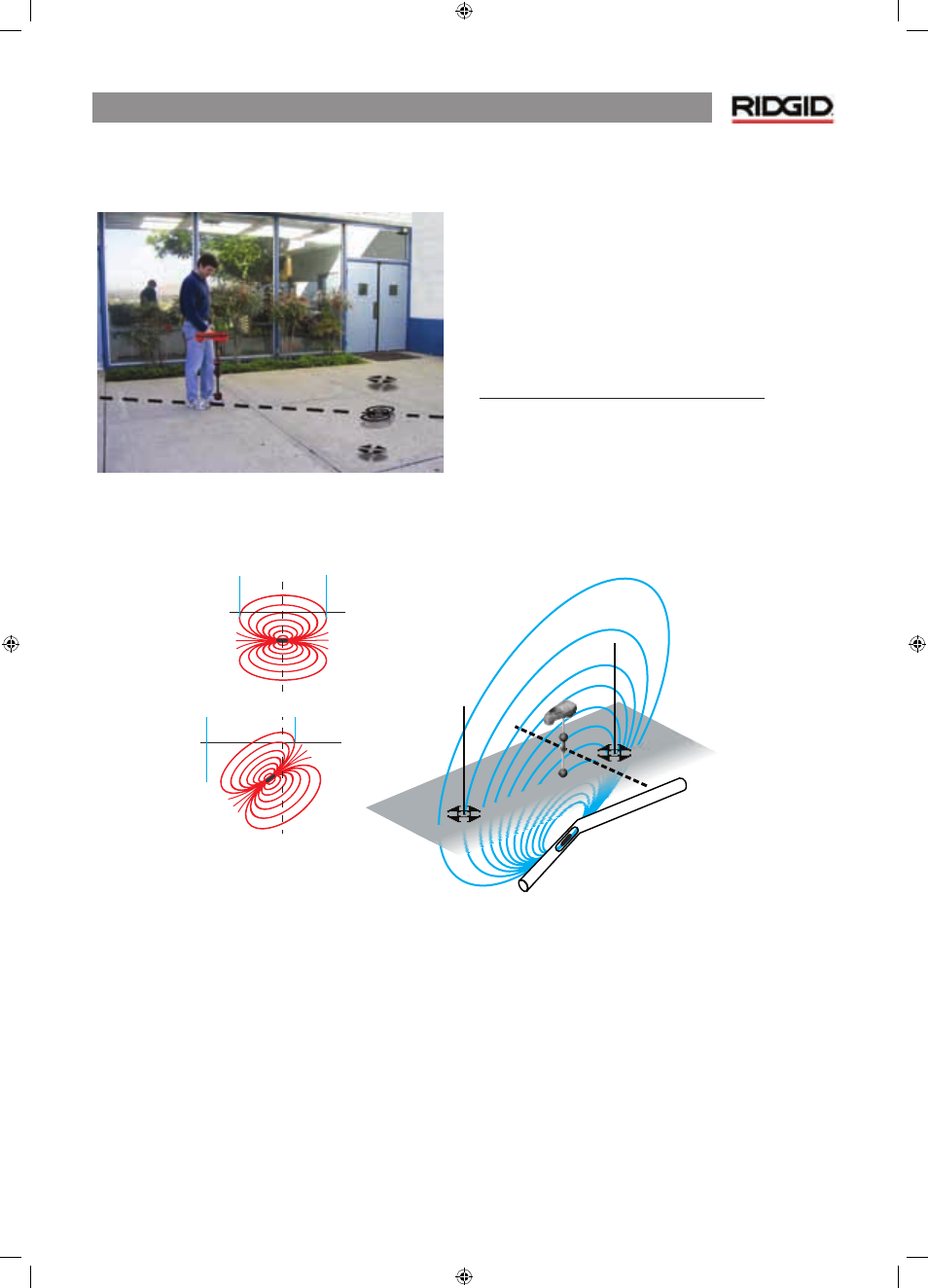

Rysunek 21: Lokalizacja sondy
Sondy pochylone
Gdy sonda jest pochylona, jeden z biegunów będzie znajdował się
bliżej sondy, a drugi dalej, tak więc położenie sondy już nie będzie
przypadać w połowie odległości obu biegunów. Moc sygnału
w położeniu bliżej położonego bieguna jest znacznie wyższa niż
w przypadku bieguna bardziej oddalonego.
Gdy sonda jest przechylona do pionu, jeden z biegunów prze-
suwa się do punktu wprost nad sondą i jego położenie będzie
odpowiadać punktowi maksymalnej mocy sygnału. Drugiego
bieguna nie będzie widać. Dlatego też sondę można nadal zloka-
lizować, jeżeli jest ustawiona pionowo, co może zdarzyć się, gdy
wpadnie do wyłomu w przewodzie.
To co widać na ekranie, gdy sonda jest ustawiona pionowo, to
jeden biegun w punkcie maksymalnej mocy sygnału.
Ważne jest, aby mieć świadomość tego, że znaczne przechylenie
sondy może powodować nieprawdziwe lokalizowanie położeń
biegunów i równika z uwagi na kąt nachylenia sondy, lecz moc
sygnału będzie nadal prowadzić ku najlepszej lokalizacji sondy.
Rysunek 22: Pochylona sonda, bieguny i równik
Należy zwrócić uwagę, że wskutek przechyłu sondy biegun z prawej strony znalazł się bliżej równika.
Pływające sondy
Niektóre sondy są przeznaczone do zastosowań, w których
są przemieszczane lub unoszone strumieniem wody wzdłuż
przewodu. Ponieważ sondy te mają znacznie większą swobodę
schodzenia z kursu w przewodzie niż sondy w kształcie torpedy,
ich ustawienie może być dowolne. Oznacza to, że równik może ulec zniekształceniu wskutek
przechylenia, a położenia biegunów mogą zmieniać się.
Jedyną gwarancję zlokalizowania sondy pływającej daje
maksymalizowanie mocy sygnału oraz dwukrotne sprawdzanie,
czy moc sygnału zmniejsza się w każdym kierunku od miejsca
położenia punktu mocy maksymalnej.
Normal
Maximum Signal Strength
Tilted
Normalne ustawienie
Maksimum
Ustawienie pochyłe
