NaviTrack® II
10
Localização da Sonda
O NaviTrack® II pode ser utilizado para localizar o sinal de
uma sonda (transmissor) num tubo (tem de ser um tubo não
metálico!!), para que a sua localização possa ser identificada
à superfície. As sondas podem ser colocadas num ponto
problemático no tubo utilizando uma alavanca ou um cabo
de recuperação. Também podem ser empurrados pelo tubo
abaixo.
IMPORTANTE! – A intensidade do sinal é o factor principal
na determinação da localização da sonda. Para assegurar
uma localização exacta, tem de ter o cuidado de aumentar
a intensidade do sinal antes de marcar uma área para
escavação.
O que se segue assume que a sonda está num tubo
horizontal, que a superfície está aproximadamente
nivelada e que o NaviTrack® II é mantido com o mastro da
antena na vertical.
O campo de uma sonda é diferente na forma do campo circular
à volta de um condutor comprido, como um tubo ou um cabo.
É mais parecido com o campo à volta de um íman em barra,
com um pólo norte e um pólo sul. Devido às diferenças nos
dois tipos de campos, o visor no modo de Sonda mostra a
intensidade do sinal no canto superior esquerdo, em vez do
sinal de Proximidade.
No campo da sonda, o NaviTrack® II detectará os pontos em
ambas as extremidades, onde as linhas do campo se curvam
na direcção vertical, e marcará estes pontos na exibição do
mapa com um ícone de “pólo” ( ). O NaviTrack® II também
mostrará uma linha a 90 graus em relação à sonda, centrada
entre os pólos, conhecida como “equador”, tal como o Equador
num mapa do mundo.

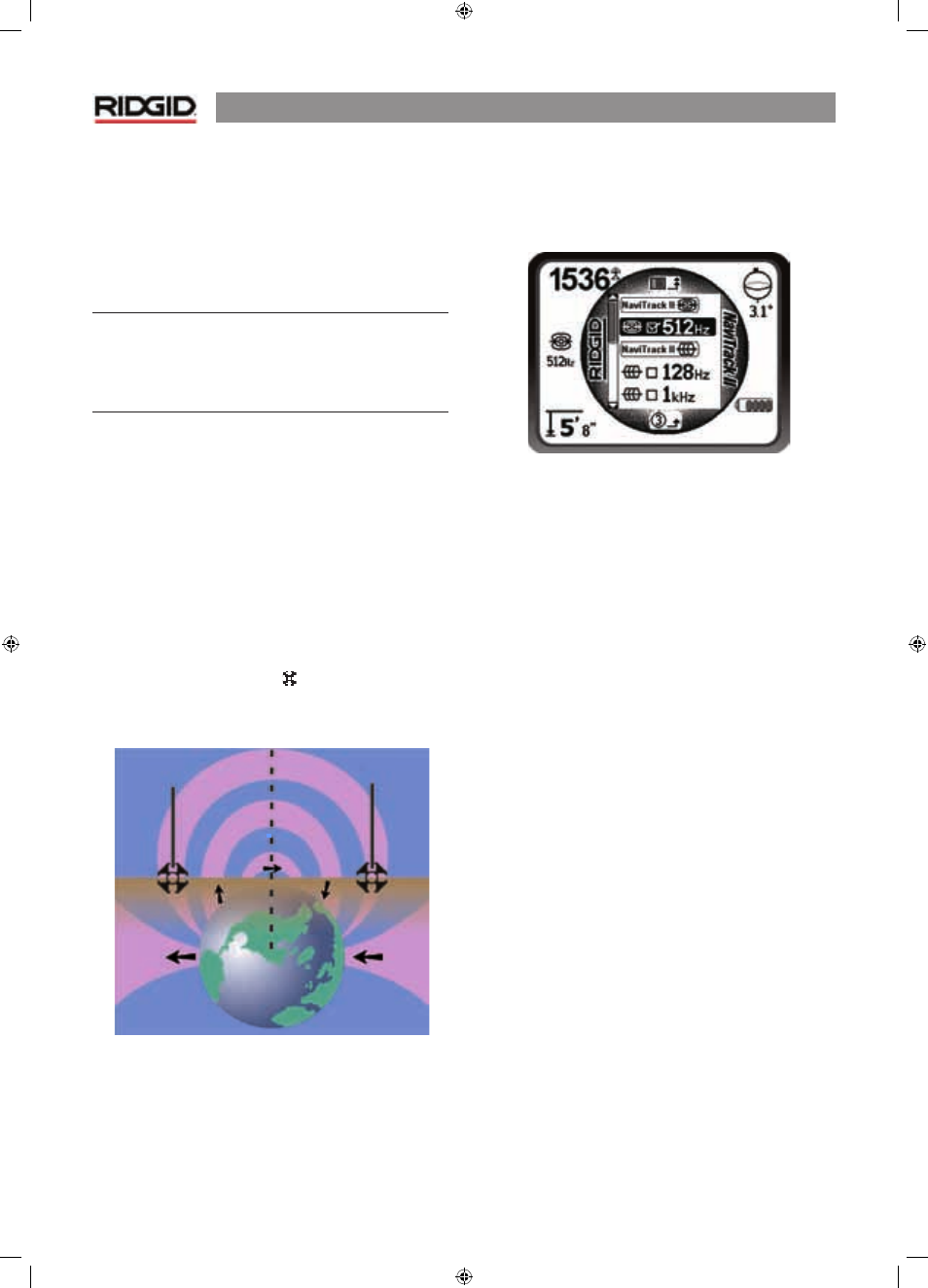

Figura 16: O Campo Bipolar da Terra
Para ter uma ideia de um campo bipolar, imagine a sonda
subterrânea com um campo semelhante ao campo magnético
da Terra, conforme ilustrado na Figura 16.
Ao localizar uma sonda, prepare a localização do seguinte
modo:
• Active a sonda antes de colocá-la na linha. Seleccione
a mesma frequência no NaviTrack® II e certifique-se de
que está a receber o sinal.
Figura 17: Frequências da Sonda no Menu Principal
•
Depois de a sonda ter sido enviada para o tubo, vá
para o suposto local da sonda. Se a orientação do tubo
for desconhecida, empurre a sonda uma pequena
distância para dentro da linha (4~5 metros a partir do
acesso é um bom ponto de partida).
Métodos de Localização
Existem três partes importantes para localizar uma sonda.
O primeiro passo é descobrir a direcção. A segunda parte é
dirigir-se para (ou “localizar”) a área da sonda. A terceira é
concluir a localização indicando a sua localização.
Passo 1: Descobrir a Direcção
1. Segure o NaviTrack® II de forma que o mastro da antena
fique a apontar para fora. Arraste o mastro da antena
na suposta direcção da sonda ao mesmo tempo que
observa a intensidade do sinal e ouve o som. O sinal
será mais elevado quando o mastro da antena estiver a
apontar na direcção da sonda.
2. Baixe o NaviTrack® II para a sua posição normal de
funcionamento (mastro da antena na vertical) e caminhe
na direcção da sonda. À medida que se aproxima da
sonda, a intensidade do sinal irá aumentando e o tom
áudio aumentará em potência. Utilize a intensidade do
sinal e o som para aumentar o sinal.
Superfície
Pólo
Equador
Pólo
Superfície
Pólo Pólo
Equador
