Dell Latitude D630 XFR (Early 2008) User Manual
Page 46
Dell
TM
XFR D630 Fully Rugged Notebook Service Manual
Page 46 of 106
Revision A01

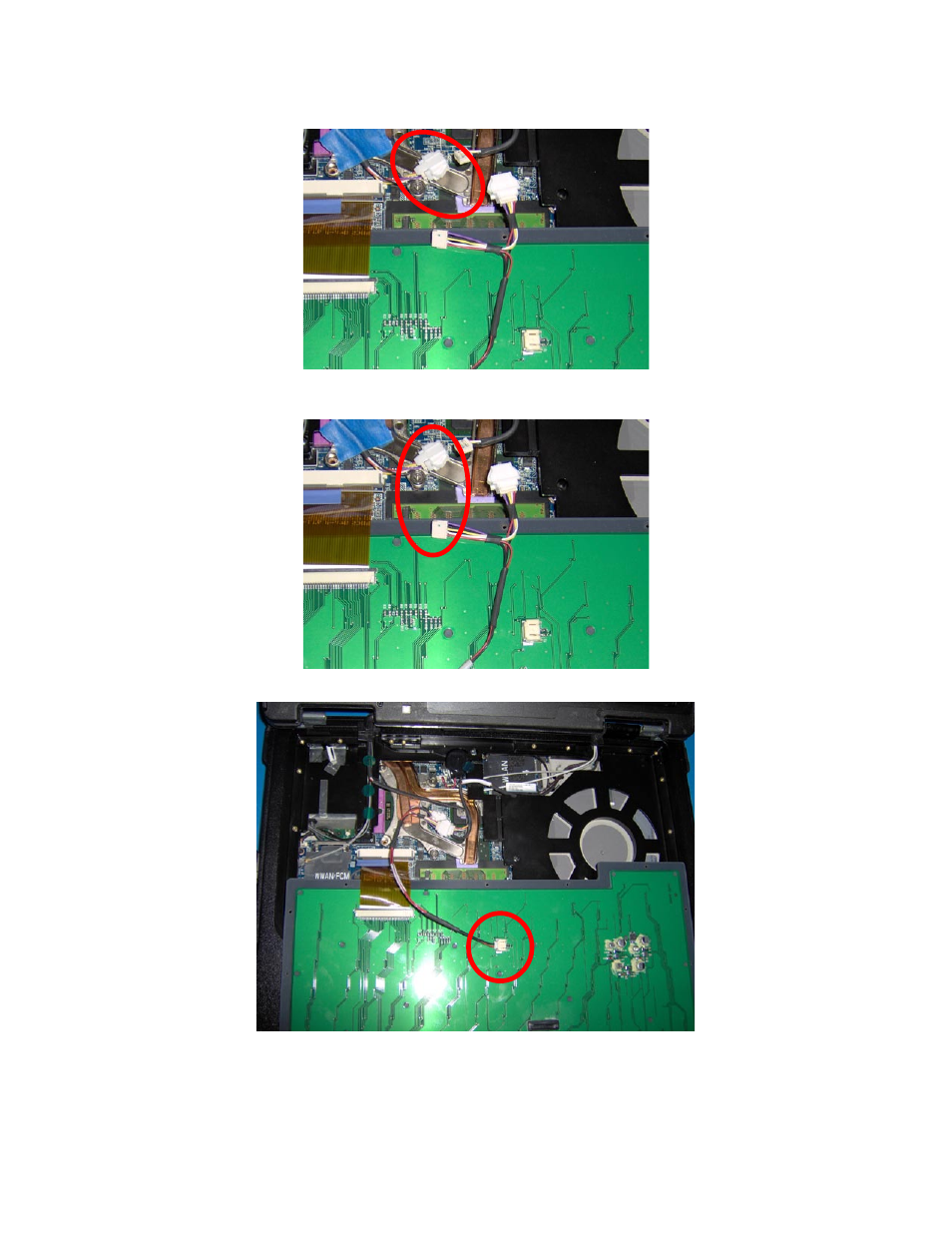

2. Connect keyboard backlight cable to the touch screen splice coming from the mother board.
3. Connect keyboard to backlight cable to the touch screen splice coming from the LCD if this is a
touch screen system.
4. Connect the keyboard backlight cable to the back of the keyboard.
