Dell Latitude D630 XFR (Early 2008) User Manual
Page 43
Dell
TM
XFR D630 Fully Rugged Notebook Service Manual
Page 43 of 106
Revision A01

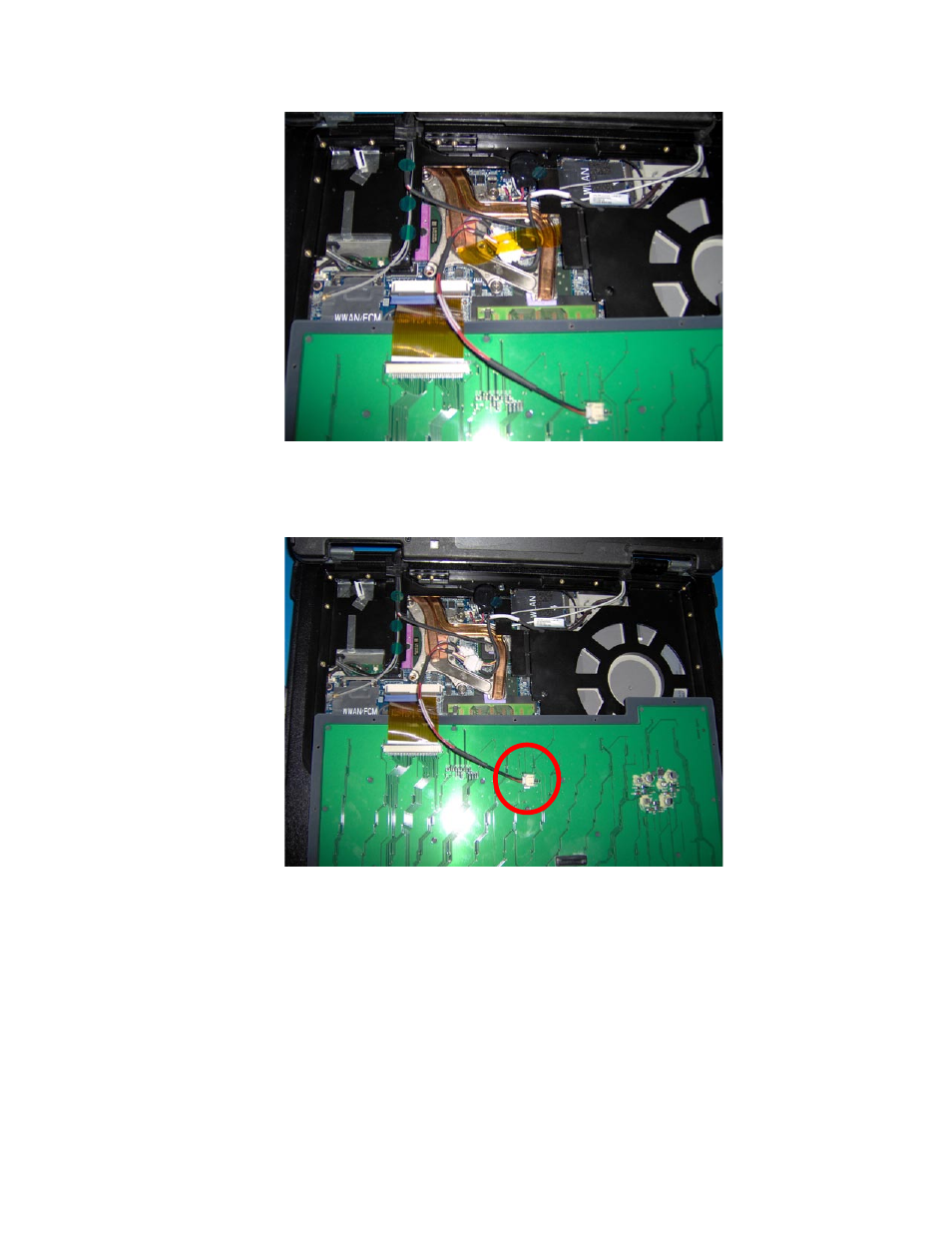

7. Remove the Kapton tape that secures the spliced cable and the backlight power cable in place.
8. Disconnect the keyboard backlight power cable from the back of the keyboard.
9. Disconnect the keyboard backlight cable from the touch screen splice coming from the mother
board. If this is a touch screen system, also disconnect the keyboard to backlight cable from
the touch screen splice coming from the LCD.
