Dell Latitude D630 XFR (Early 2008) User Manual
Page 45
Dell
TM
XFR D630 Fully Rugged Notebook Service Manual
Page 45 of 106
Revision A01

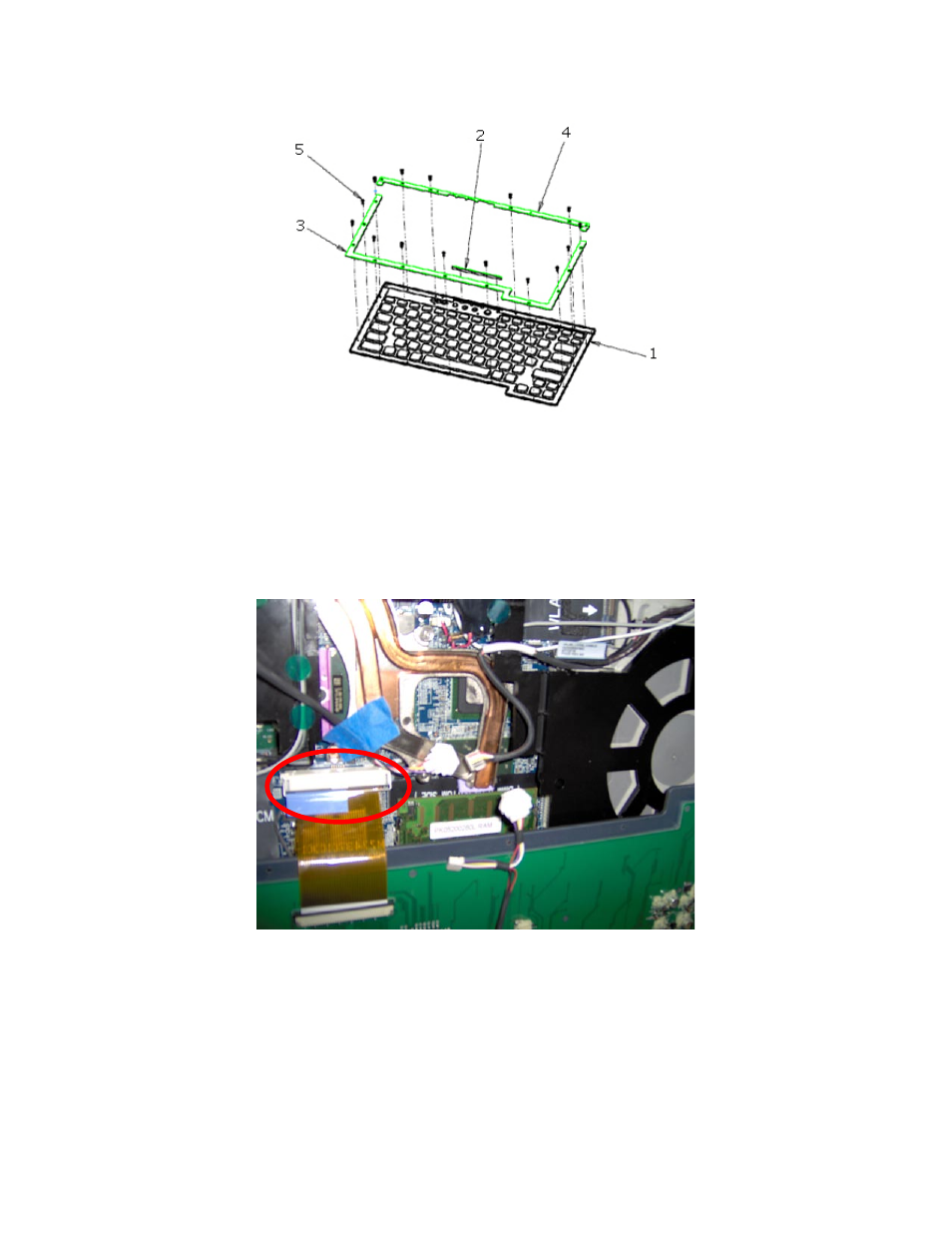

1. KYBD, 87, US, ENG, RGD, XFR
2. Rubber keyboard stiffener bar
3. CLMP, SPRT, PLMST, MET, BOTTOM, XFR
4. CLMP, SPRT, PLMST, MET, TOP, XFR
5. CSK CAPTIVE SCREW M2x6 – BLACK (x15)
6. CABLE ASSY, KYBD, BACKLIGHT (not shown in image above)
Installation Steps:
1. Connect the rugged keyboard connector to the mother board connector.
