5 xbay door, 1 removing the xbay door – Dell Latitude D630 XFR (Early 2008) User Manual
Page 29
Dell
TM
XFR D630 Fully Rugged Notebook Service Manual
Page 29 of 106
Revision A01
2.

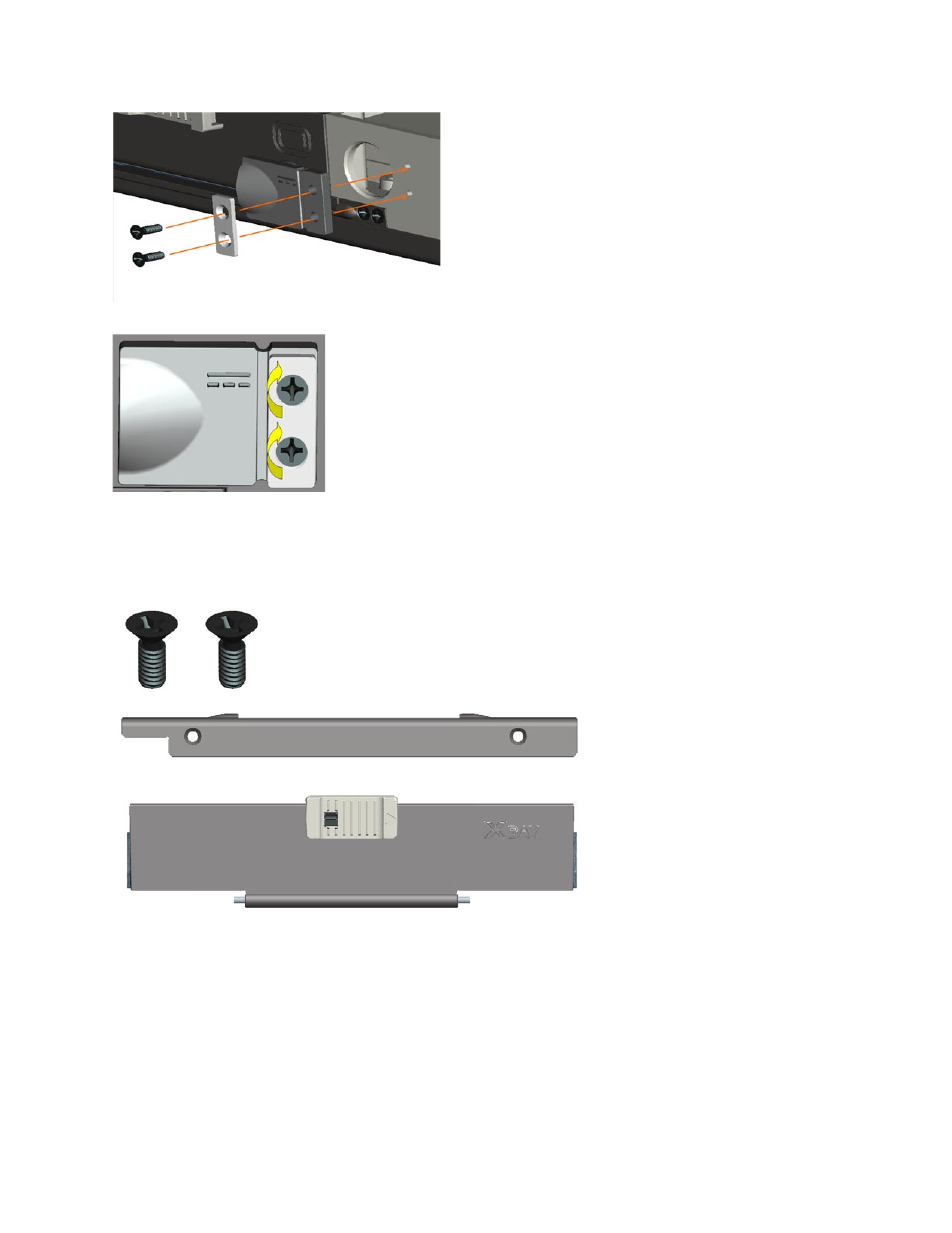

Use the 2 screws provided to secure the screw plate and Power Door to the notebook.
6.5 XBay Door
6.5.1
Removing the XBay Door
The XBay Door is located on the notebook’s right side, and protects the notebook’s optical drive.
1. Turn the notebook top side down, and remove the 2 screws that secure the XBay Door.
