8 usb rear door, 1 removing usb rear door – Dell Latitude D630 XFR (Early 2008) User Manual
Page 34
Dell
TM
XFR D630 Fully Rugged Notebook Service Manual
Page 34 of 106
Revision A01
6.8 USB Rear Door
The USB Rear Door is located on the notebook’s rear panel, and protects 2 USB connectors.
6.8.1
Removing USB Rear Door

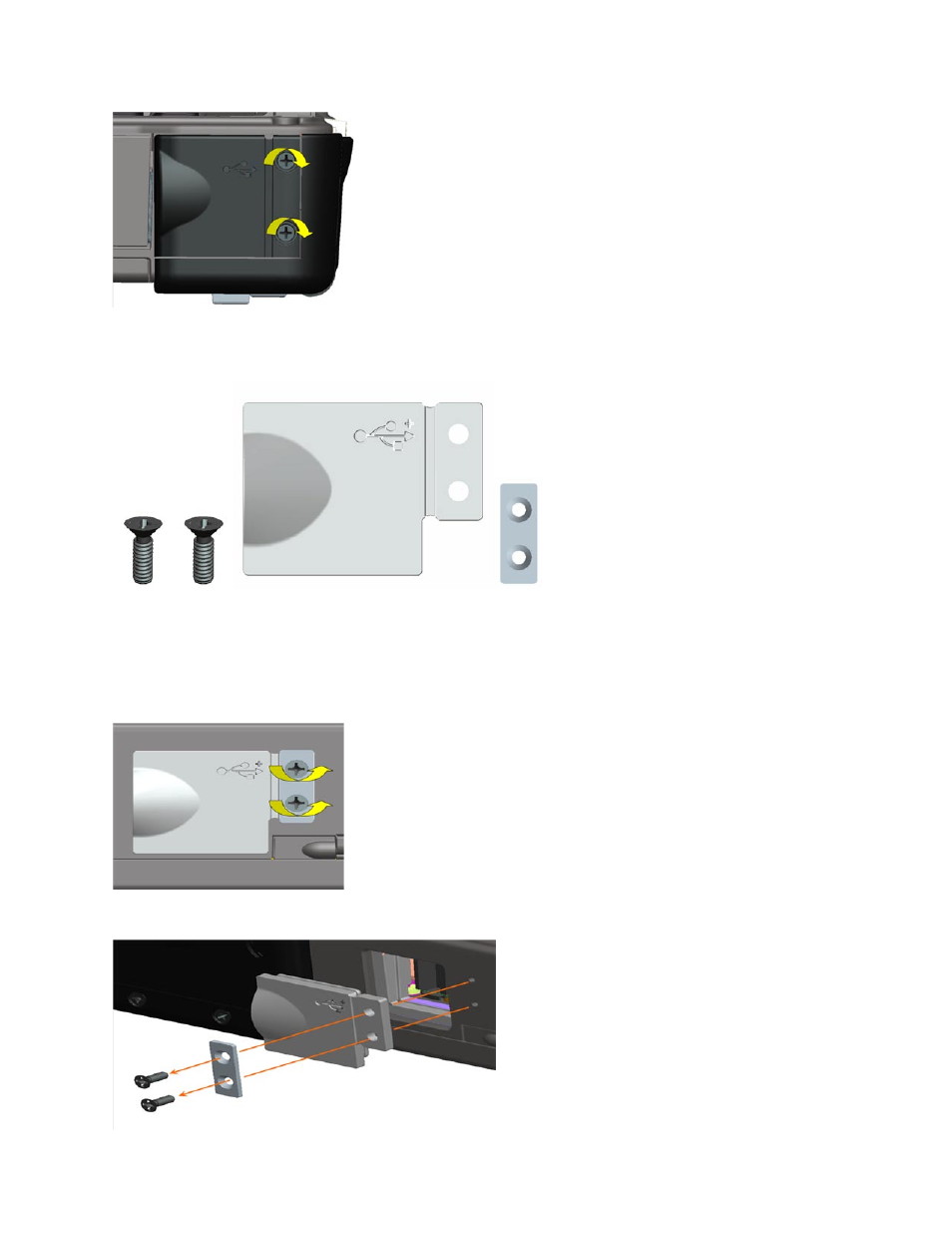

1. Remove the 2 screws that secure the USB Rear Door to the chassis. Also remove the gasket
which is positioned between the screws and the door.
2. Remove the USB Rear Door from the notebook.
