Español-7

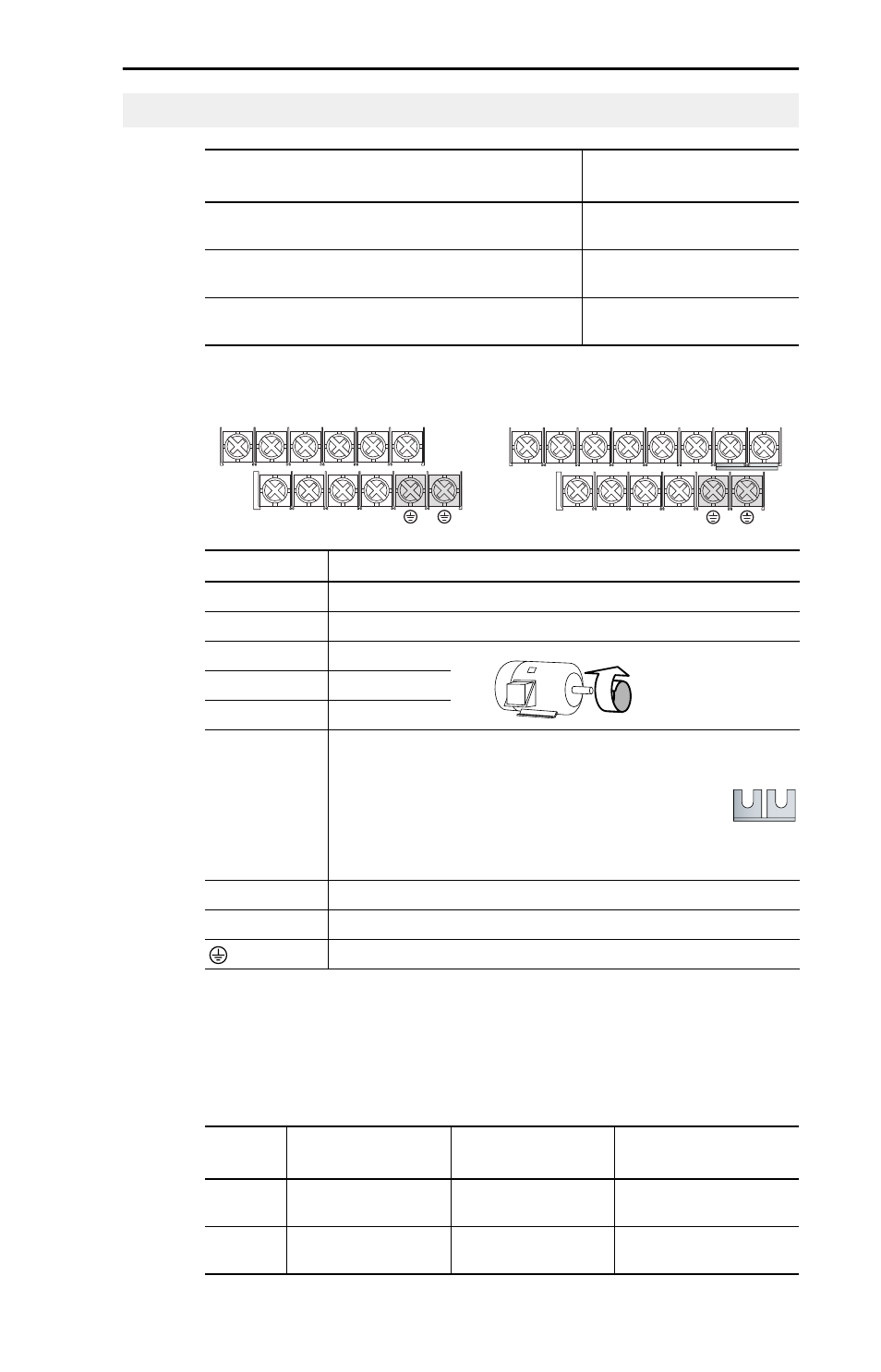

Bloque de terminales de alimentación eléctrica
Especificaciones del bloque de terminales de alimentación eléctrica
Cableado de alimentación eléctrica
Clasificación del cableado de alimentación eléctrica Alambre de cobre
recomendado
600 V sin blindaje, 75 °C (167 °F) THHN/THWN
15 milésimas de pulg. con
aislamiento, para lugares secos
600 V con blindaje, 75 °C o 90 °C (167 °F o 194 °F)
RHH/RHW-2
Anixter OLF-7xxxxx, Belden
29501-29507 o equivalente
Bandeja blindada con capacidad nominal de 600 V,
75 °C o 90 °C (167 °F o 194 °F) RHH/RHW-2
Anixter 7V-7xxxx-3G Shawflex
2A CC/3A CC o equivalente
Terminal
(1)
Descripción
R/L1, S/L2 Entrada monofásica
(2)
R/L1, S/L2, T/L3 Entrada trifásica
U/T1
Al Motor U/T1
=
Conmute cualesquier
par de conductores del
motor para cambiar la
dirección de avance.
V/T2 Al Motor V/T2
W/T3 Al Motor W/T3
P2, P1
Conexión de inductor de bus de CC (únicamente en variadores con
estructura C).
El variador con estructura C se envía con un puente entre
los terminales P2 y P1. Retire este puente de conexión
únicamente cuando se vaya a conectar un inductor de bus
de CC. El variador no se encenderá si no está conectado un puente
o un inductor.
DC+, DC- Conexión de bus de CC
BR+, BR- Conexión de resistencia de freno dinámico
Conexión a tierra de seguridad – PE
(1)
Importante:
Los tornillos de los terminales pueden aflojarse durante el transporte.
Asegúrese de que todos los tornillos de los terminales estén apretados con el par de
apriete recomendado antes de aplicar la alimentación eléctrica al variador.
(2)
El funcionamiento monofásico exige una reducción del 65% de la corriente nominal
del variador.
Estructura Calibre máximo
de cable
(1)
Calibre mínimo
de cable
(1)
Par de apriete
B 5.3 mm
2
(10 AWG) 1.3 mm
2
(16 AWG)
1.7 -2.2 N-m
(16-19 lb-pulg.)
C 8.4 mm
2
(8 AWG) 1.3 mm
2
(16 AWG)
2.9 -3.7 N-m
(26-33 lb-pulg.)
(1)
Calibres máximos/mínimos que acepta el bloque de terminales. Esto no constituye
recomendación alguna.
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3
BR+ BR- DC- DC+
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3 P2 P1
BR+ BR- DC- DC+
Estructura B Estructura C
