Français-2
• Monter le variateur verticalement, sur une surface plate, verticale et
plane.
• Protéger le ventilateur de la poussière ou des particules métalliques.
• Ne pas exposer à une atmosphère corrosive.
• Protéger de l'humidité et des rayons directs du soleil.

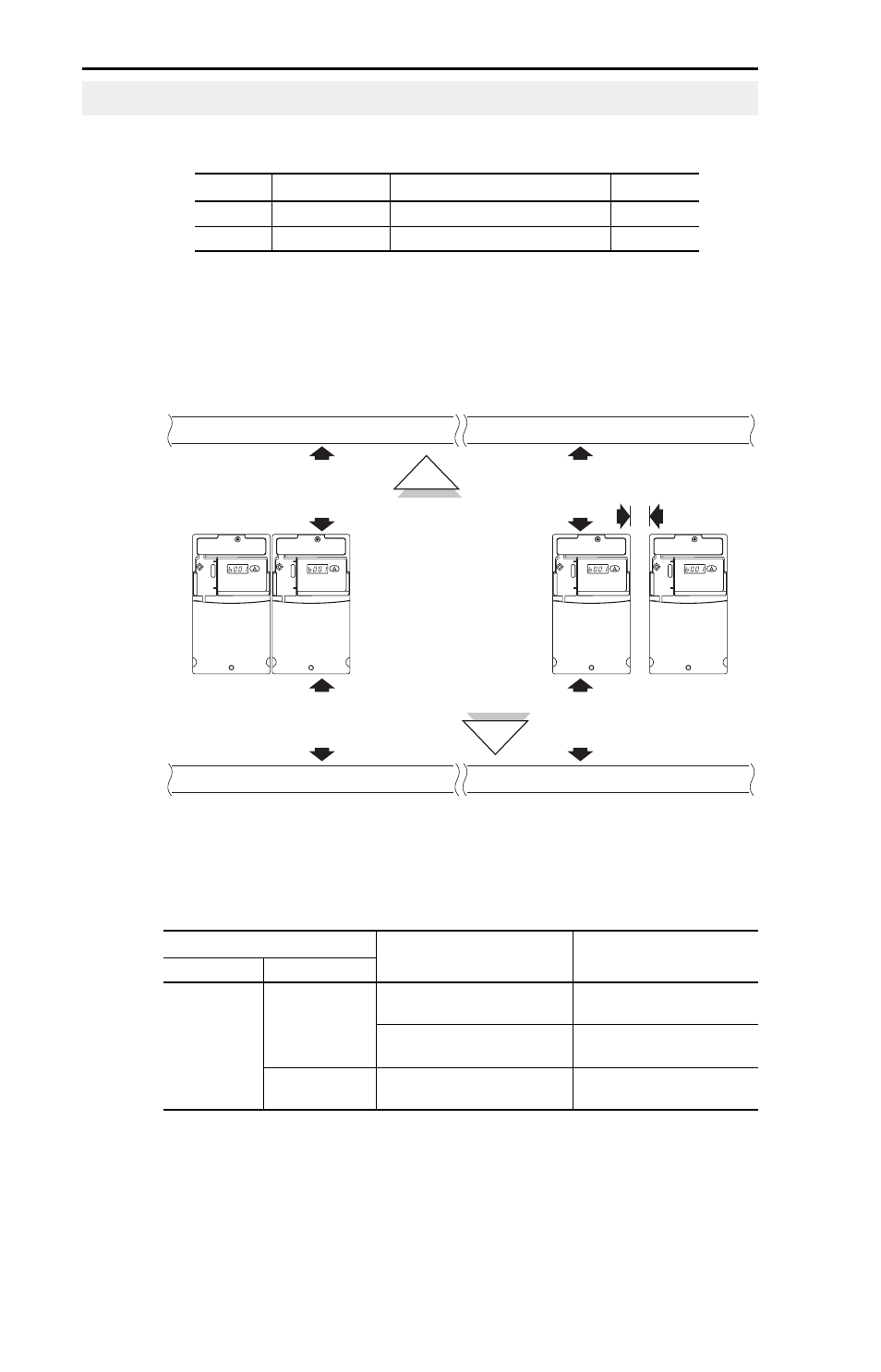

Dégagements minimum pour le montage
Voir page 22 pour les dimensions de montage.
Températures ambiantes de fonctionnement
Instructions de montage
Taille Taille des vis Couple de serrage Rail DIN
B M4 (n° 8-32) 1,56-1,96 Nm (14-17 lb.-in.) 35 mm
C M5 (n° 10-24) 2,45-2,94 Nm (22-26 lb.-in.) –
Température ambiante Type de coffret Dégagements minimum
pour le montage
Minimum Maximum
-10 °C (14 °F)
40 °C (104 °F)
IP20/Type ouvert
Utilisez l’option de
montage A
IP30/NEMA 1/UL type 1
(1)
(1)
Cette classification nécessite l'installation du kit PowerFlex 40P IP30/NEMA 1/UL
type 1 en option.
Utilisez l’option de
montage B
50 °C (122 °F) IP20/Type ouvert
Utilisez l’option de
montage B
25 mm
(1,0 in.)
120 mm
(4,7 in.)
120 mm
(4,7 in.)
120 mm
(4,7 in.)
120 mm
(4,7 in.)
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
Option de montage A
Aucun dégagement
requis entre les
variateurs.
Option de montage B
Objet le plus proche
susceptible de gêner
la circulation de l'air à
travers le dissipateur
thermique et le
châssis
