Deutsch-2
• Befestigen Sie den FU aufrecht auf einer flachen, senkrechten und
ebenen Fläche.
• Das Kühlgebläse vor Staub und Metallpartikeln schützen.
• FU keiner korrosiven Umgebung aussetzen.
• FU vor Feuchtigkeit und direktem Sonnenlicht schützen.

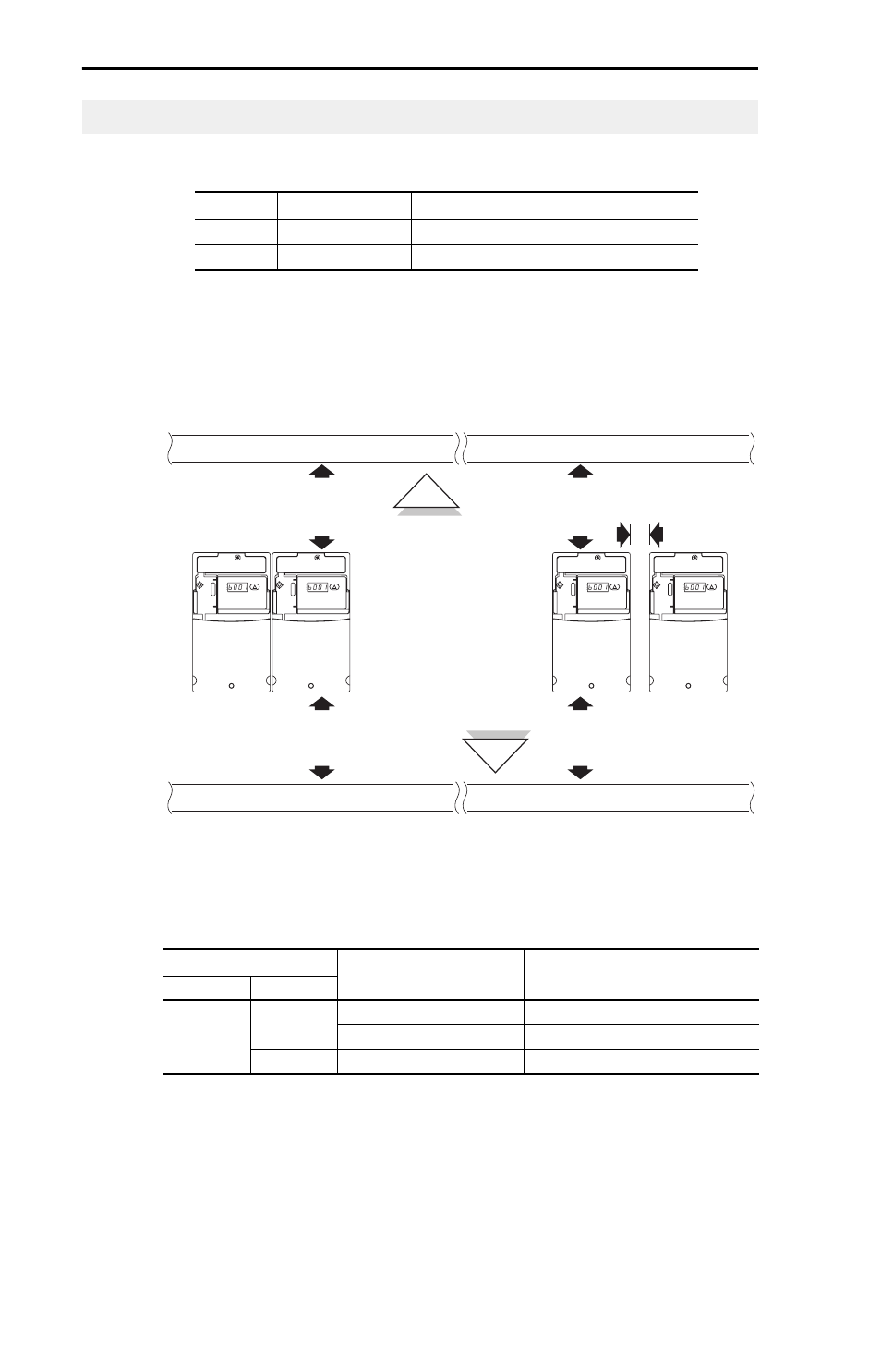

Beim Aufstellen zu beachtende Mindestabstände
Einbauabmessungen finden Sie auf Seite 21.
Umgebungs-/Betriebstemperatur
Erläuterungen zum Aufstellen des FUs
Baugröße Schraubengröße Anzugsmoment DIN-Schiene
B M4 (#8-32) 1,56–1,96 Nm 35 mm
C M5 (#10-24) 2,45–2,94 Nm –
Umgebungstemperatur Schutzart Beim Aufstellen zu beachtende
Mindestabstände
Minimum Maximum
–10 °C
40 °C
IP 20/offen Befestigungsoption A verwenden
IP 30/NEMA 1/UL-Typ 1 (1)
(1) Nennwert erfordert die Installation des PowerFlex 40P-Optionskits
IP 30/NEMA 1/UL-Typ 1.
Befestigungsoption B verwenden
50 °C IP 20/offen Befestigungsoption B verwenden
25 mm
120 mm 120 mm
120 mm 120 mm
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
Befestigungsoption A
Kein Abstand zwischen
FUs erforderlich.
Befestigungsoption B
Nächstes Objekt, das
den Luftstrom durch
den Kühlkörper und
das Gehäuse des FUs
blockieren könnte
