Deutsch-7

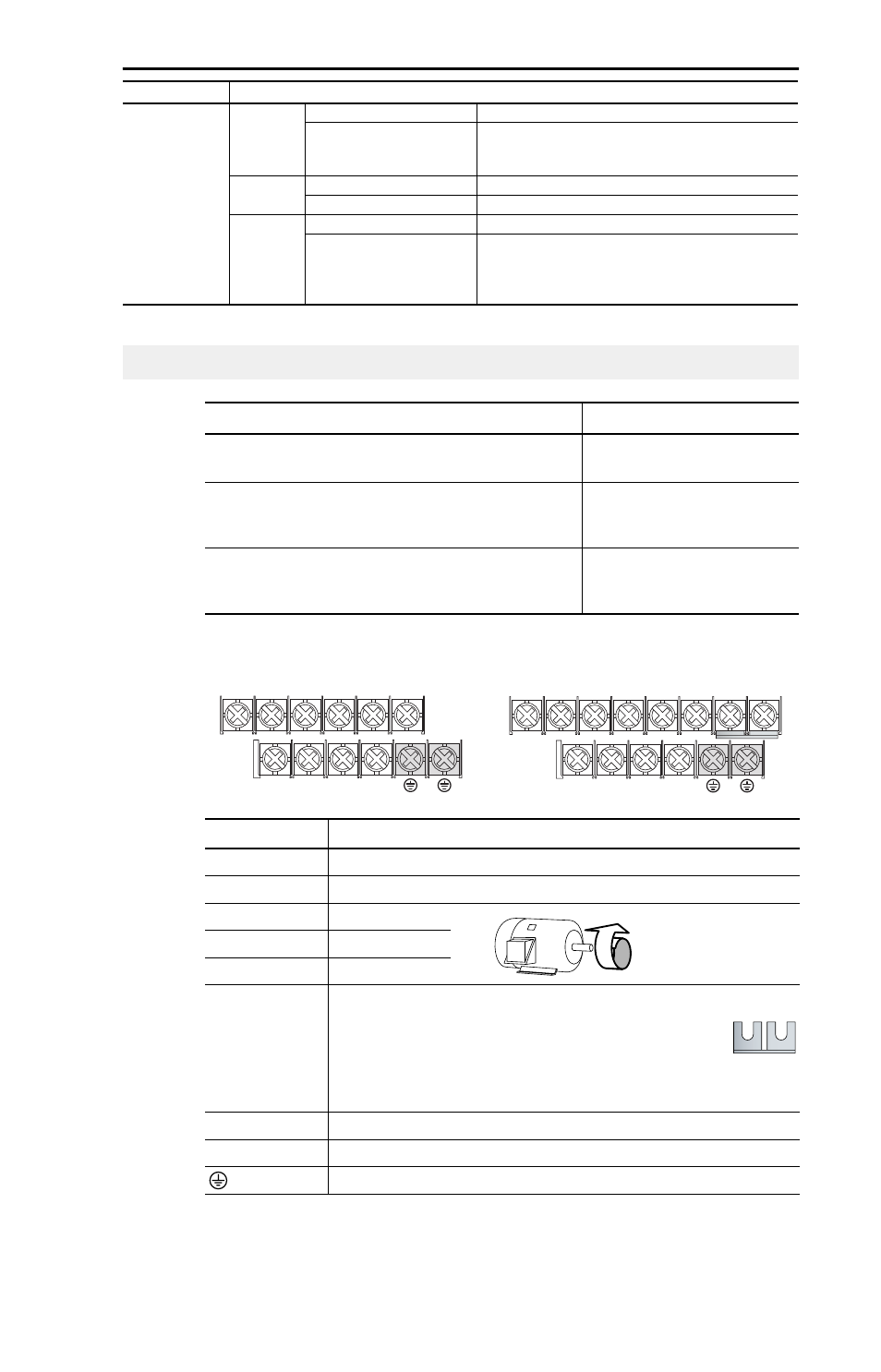

Klemmenleiste für den Netzanschluss
Steueraus-
gänge
Relais: Anzahl: (1) programmierbar, Form C
Spezifikation
Ohmsche Last:
Induktivlast:
3,0 A bis 30 V DC, 3,0 A bei 125 V, 3,0 A bei 240 V AC
0,5 A bis 30 V DC, 0,5 A bei 125 V, 0,5 A bei 240 V AC
Opto: Anzahl: (2) programmierbar
Spezifikation: 30 V DC, 50 mA, nicht induktiv
Analog: Anzahl: (1) nicht isoliert, 0 bis 10 V oder 4–20 mA
Spezifikation
Auflösung:
0 bis 10 V DC analog:
4 bis 20 mA analog:
10 Bit
1 kOhm min.
525 Ohm max.
Kategorie Spezifikation
Netzanschluss
Verdrahtungsnennwerte Empfohlener Kupferdraht
Nicht abgeschirmt, 600 V, 75 °C THHN/THWN
0,4 mm, isoliert, für
trockene Standorte
Abgeschirmt, 600 V, 75 °C bzw. 90 °C RHH/RHW-2
Anixter OLF-7xxxxx,
Belden 29501-29507
oder gleichwertig
Abgeschirmter Kabelkanal mit Nennwert 600 V,
75 °C bzw. 90 °C RHH/RHW-2
Anixter 7V-7xxxx-3G
Shawflex 2ACD/3ACD
oder gleichwertig
Klemme
(1)
Beschreibung
R/L1, S/L2 1-Phasen-Eingang
(2)
R/L1, S/L2, T/L3 3-Phasen-Eingang
U/T1
Zu Motor U/T1
=
Zwei Motorkabel
vertauschen, um
Drehrichtung zu
ändern.
V/T2 Zu Motor V/T2
W/T3 Zu Motor W/T3
P2, P1
DC-Bus-Induktoranschluss (nur bei FUs der Baugröße C).
Beim FU der Baugröße C ist bei Anlieferung zwischen den
Klemmen P2 und P1 eine Brücke installiert. Entfernen Sie
diese Brücke nur, wenn ein DC-Bus-Induktor angeschlossen
werden soll. Der FU kann nicht ohne eine angeschlossene
Brücke oder einen angeschlossenen Induktor gestartet werden.
DC+, DC– DC-Busverbindung
BR+, BR– Anschluss des Widerstands für den Brems-Chopper
Schutzerde – PE
(1)
Wichtig:
Klemmenschrauben können sich während des Transports lösen. Stellen
Sie vor dem Einschalten des FUs sicher, dass alle Klemmenschrauben mit dem
empfohlenen Drehmoment angezogen sind.
(2)
Für Einphasen-Betrieb ist eine Minderung des FU-Nennstroms um 65 % erforderlich.
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3
BR+ BR- DC- DC+
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3 P2 P1
BR+ BR- DC- DC+
Baugröße B Baugröße C
