Français-16
Si un défaut apparaît à la mise sous tension, reportez-vous à la page 21
pour l'explication du code de défaut. Pour des informations détaillées sur
le dépannage, reportez-vous au Manuel Utilisateur du PowerFlex 40P.
Pour davantage de possibilités de programmation et de commande du
variateur, vous pouvez utiliser une HIM décentralisée sur port DSI ou des
outils de programmation sur PC (DriveExplorer™ ou DriveTools™ SP).

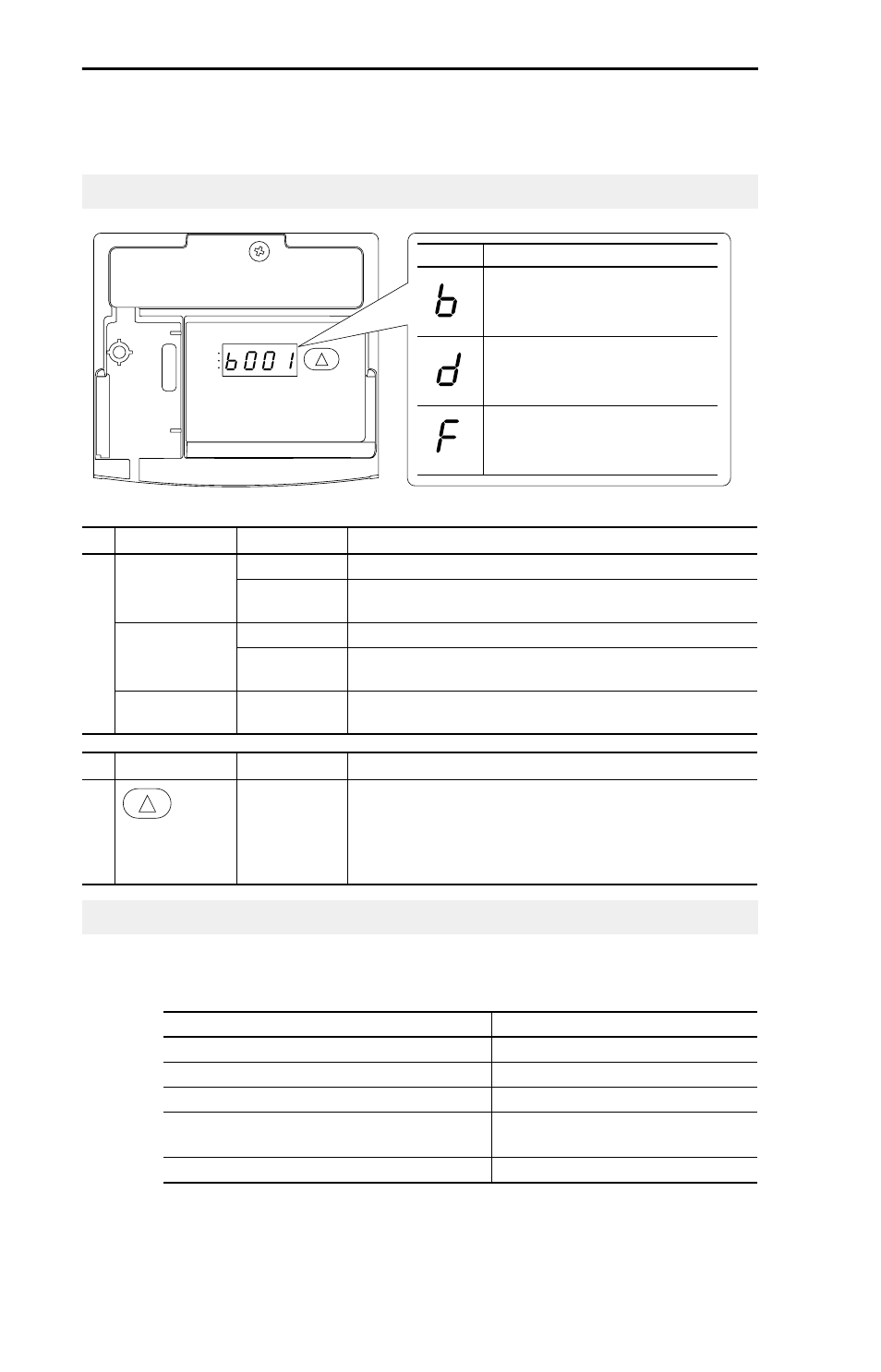

Affichage/Effacement d'un défaut
N° Voyant État du voyant Description
➊
Etat Marche Rouge statique Indique que le variateur est en fonctionnement.
Rouge
clignotant
Le variateur a reçu l’ordre de changer de sens de rotation.
État Sens Rouge statique Indique que le variateur fonctionne en sens marche arrière.
Rouge
clignotant
Le variateur a reçu l'ordre de changer de sens de rotation et
le moteur décélère jusqu'à zéro.
État Défaut Rouge
clignotant
Indique que le variateur est en défaut.
N° Touche Nom Description
➋
Flèche Haut
Défilement :
appuyer puis relâcher pour parcourir les
groupes d'affichage et les paramètres sélectionnables par
l'utilisateur.
Réinitialisation :
appuyer et maintenir pendant trois
secondes pour effacer le défaut actif.
RUN
REV
FAULT
➊ ➋
Menu Description
Groupe Affichage de base
(visualisation uniquement)
Conditions de fonctionnement du variateur
couramment consultées.
Groupe Affichage évolué
(visualisation uniquement)
Conditions de fonctionnement évoluées du
variateur.
Indicateur de défaut
Liste des codes correspondant à des
conditions de défaut spécifiques. Affiché
uniquement en cas de défaut.
Outils de programmation du variateur
Description Référence
Module convertisseur série 22-SCM-232
Logiciel DriveExplorer
(1)
(1)
Requiert un module convertisseur série.
9306-4EXP02ENE
Logiciel DriveTools SP
(1)
9303-4DTS01ENE
HIM à écran LCD, montage sur panneau
décentralisé
22-HIM-C2S
HIM à écran LCD, portative décentralisée 22-HIM-A3
