Français-3

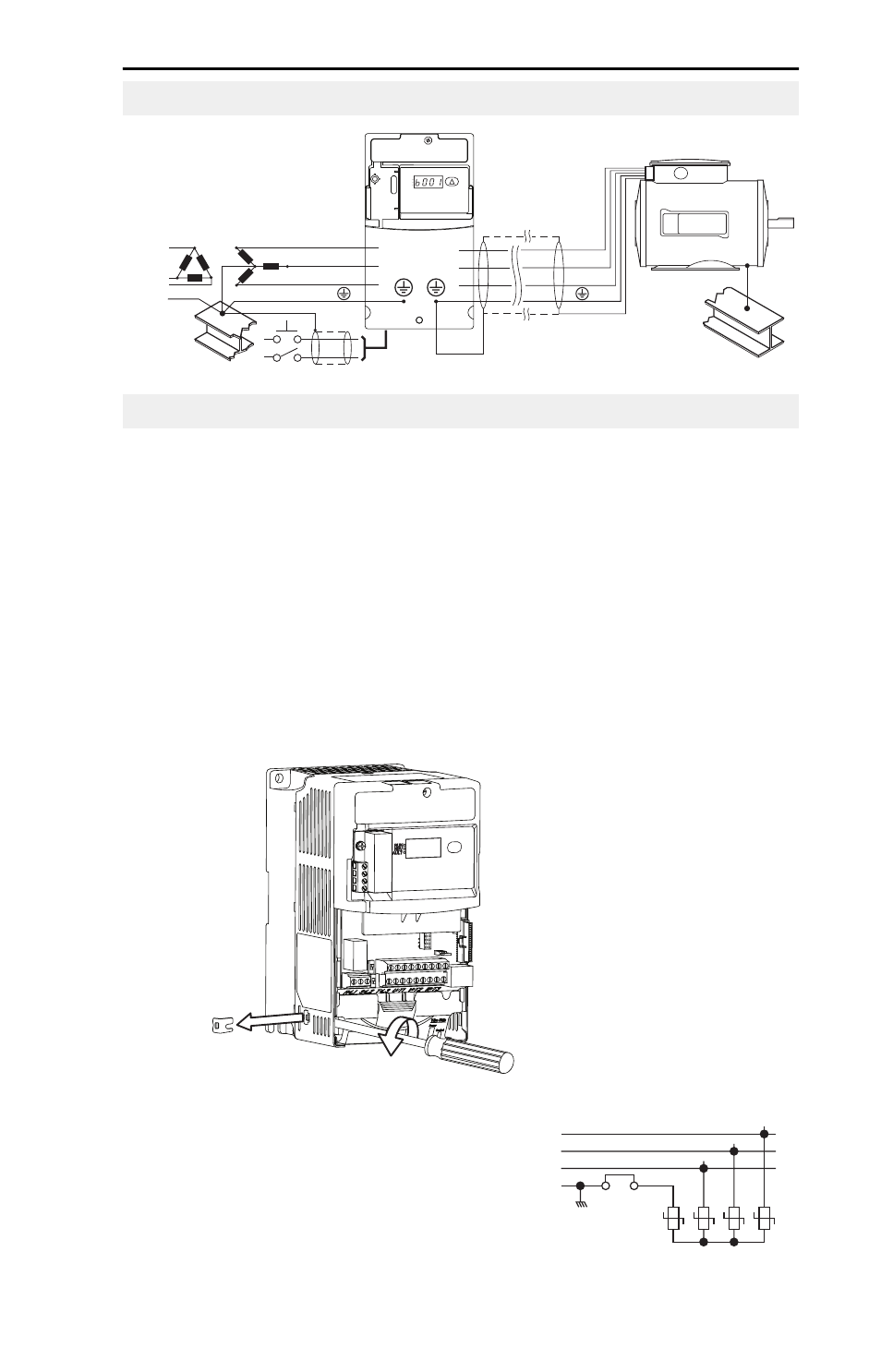

Pour éviter d'endommager le variateur, les MOV raccordées à la terre
doivent être débranchées si le variateur est installé sur un réseau de
distribution sans mise à la terre dans lequel les tensions entre phase et
terre sur n'importe quelle phase pourraient dépasser 125 % de la tension
nominale entre phases. Pour débrancher ces composants, retirez le
cavalier comme indiqué dans les figures ci-dessous.
1. Tournez la vis dans le sens inverse des aiguilles d'une montre pour la
desserrer.
2. Retirez complètement le cavalier du châssis du variateur.
3. Serrez la vis pour la maintenir en place.
Emplacement du cavalier
Retrait de la MOV entre phase et terre
Important : serrez la vis après avoir retiré le cavalier.
Critères généraux de mise à la terre
SHLD
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
RUN
REV
FAULT
Débranchement des MOV
R/L1
S/L2
T/L3
1 2 3 4
Entrée c.a.
triphasée
Cavalier
