Start-, Stopp-, Richtungs- und Drehzahlsteuerung
Der FU kann anhand der werkseitig eingestellten Parameterwerte über
den integrierten Tastenblock gesteuert werden. Zum Starten, Stoppen,
Ändern der Richtung und zur Drehzahlsteuerung direkt über den
integrierten Tastenblock ist keine Programmierung erforderlich.
Wichtig: Zur Deaktivierung des Rückwärtslaufs siehe A095
[Rückw deak].
Falls während des Einschaltvorgangs ein Fehlercode angezeigt wird,
finden Sie eine entsprechende Erläuterung auf Seite 20.
Ausführliche Informationen zur Fehlersuche sind dem
PowerFlex 40P-Benutzerhandbuch zu entnehmen.

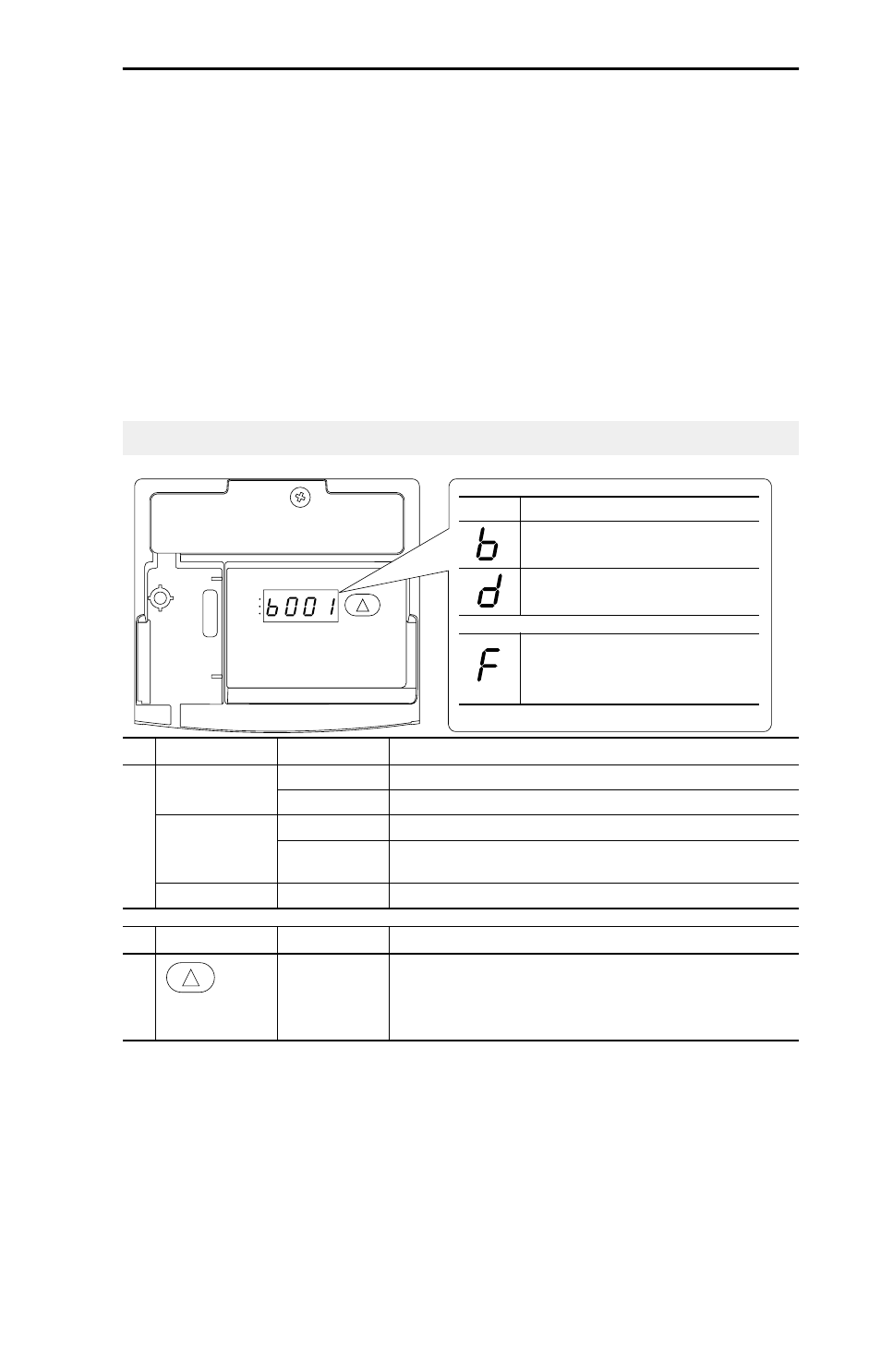

Anzeige/Fehler-Reset
Nr. LED LED-Zustand Beschreibung
➊
Betriebsstatus Stetig rot FU läuft und Motordrehung erfolgt in Sollrichtung.
Blinkt rot FU hat einen Richtungswechselbefehl erhalten.
Richtungsstatus Stetig rot FU wird in Gegenrichtung betrieben.
Blinkt rot FU wurde angewiesen, die Richtung zu ändern,
und der Motor wird auf null gebremst.
Fehlerstatus Blinkt rot Es liegt ein FU-Fehler vor.
Nr. Taste Bezeichnung Beschreibung
➋ Pfeil nach oben Bildlauf: Zum Blättern durch auswählbare Anzeigegruppen
und Parameter Taste drücken und loslassen.
Rücksetzen:
Zum Löschen des aktiven Fehlers Taste
drücken und für drei Sekunden gedrückt halten.
RUN
REV
FAULT
➊ ➋
Menü Beschreibung
Basisanzeigegruppe (nur Ansicht)
Häufig angezeigte FU-Betriebszustände.
Erweiterte Anzeigegruppe (nur Ansicht)
Erweiterte FU-Betriebszustände.
Störung
Besteht aus einer Auflistung von Codes für
bestimmte Fehlerzustände. Wird nur dann
angezeigt, wenn ein Fehler vorliegt.
