Français-8

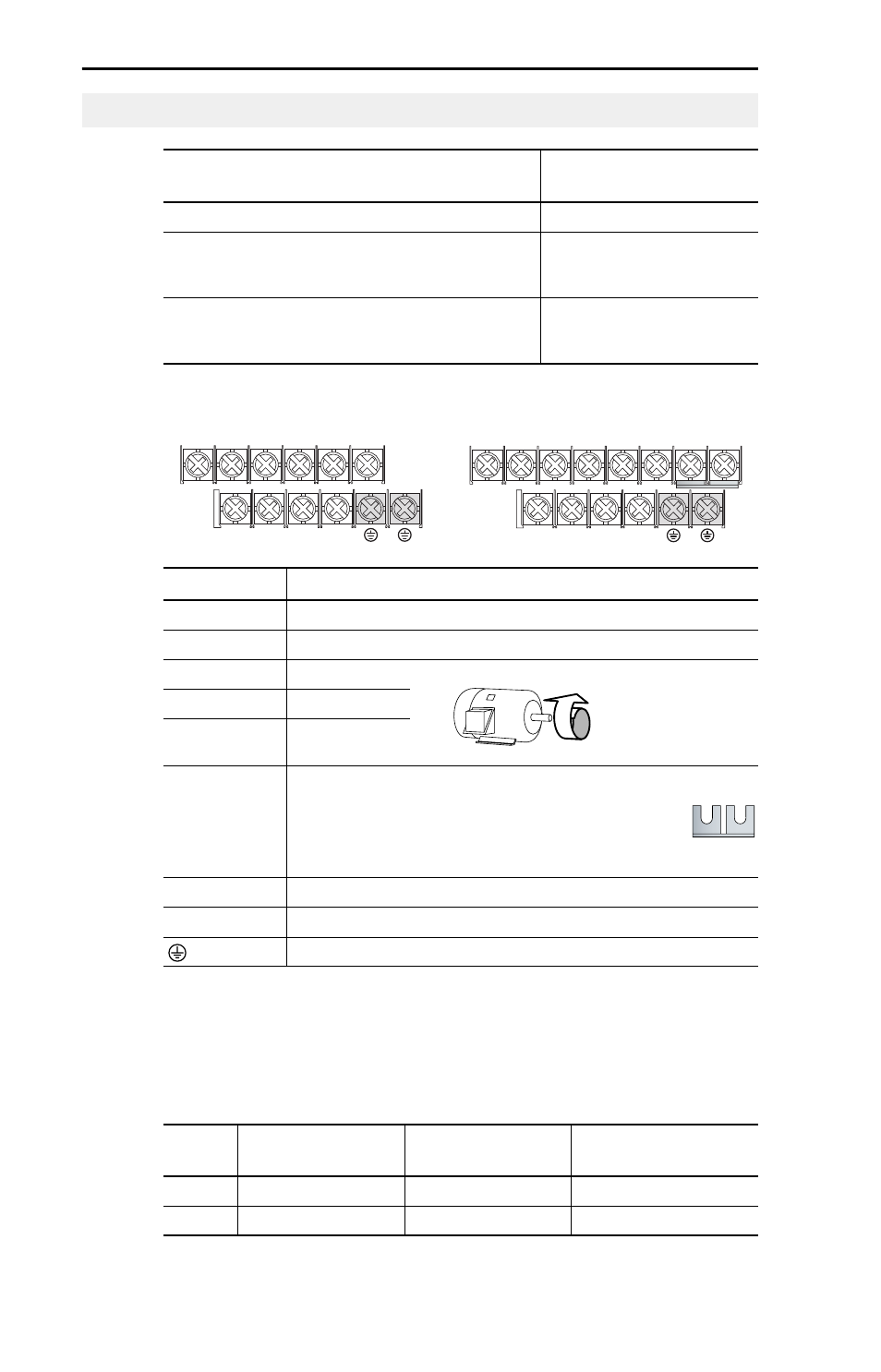

Bornier de puissance
Spécifications du bornier de puissance
Câblage de puissance
Caractéristiques des câbles d’alimentation Conducteur de cuivre
recommandé
Non blindé 600 V, 75 °C THHN/THWN Isolation 0,4 mm, endroit sec
Blindé 600 V, 75 °C ou 90 °C RHH/RHW-2
Anixter OLF-7xxxxx,
Belden 29501-29507 ou
équivalent
Qualité pour goulotte, blindé 600 V, 75 °C ou 90 °C
RHH/RHW-2
Anixter 7V-7xxxx-3G
Shawflex 2ACD/3ACD ou
équivalent
Borne
(1)
Description
R/L1, S/L2 Entrée monophasée
(2)
R/L1, S/L2, T/L3 Entrée triphasée
U/T1
Vers U/T1 moteur
=
Inversez l'un des deux
fils moteur pour
changer le sens de
rotation.
V/T2 Vers V/T2 moteur
W/T3
Vers W/T3
moteur
P2, P1
Connexion de la self de bus c.c. (variateurs de taille C uniquement)
Le variateur de taille C est livré avec un cavalier entre les
bornes P2 et P1.Retirez ce cavalier seulement quand une
self de bus c.c. doit être connectée. Le variateur ne
démarrera pas en cas d'absence de cavalier ou de self.
DC+, DC- Connexion du bus c.c.
BR+, BR- Connexion de la résistance de freinage dynamique
Terre de sécurité (PE)
(1)
Important :
les vis des bornes peuvent se desserrer pendant le transport. Vérifiez
que toutes les vis des bornes sont serrées avec le couple recommandé avant de
mettre le variateur sous tension.
(2)
Le fonctionnement en monophasé requiert un déclassement de 65 % du courant
nominal du variateur.
Taille Section max. du
conducteur
(1)
Section min. du
conducteur
(1)
Couple
B 5,3 mm
2
(10 AWG) 1,3 mm
2
(16 AWG) 1,7-2,2 Nm (16-19 lb.-in.)
C 8,4 mm
2
(8 AWG) 1,3 mm
2
(16 AWG) 2,9-3,7 Nm (26-33 lb.-in.)
(1)
Sections maximum/minimum tolérées par le bornier : il ne s'agit pas de
recommandations.
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3
BR+ BR- DC- DC+
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3 P2 P1
BR+ BR- DC- DC+
Taille B Taille C
