Italiano-2
• Montare l’inverter in posizione verticale, su una superficie piatta
ed in piano.
• Proteggere la ventola di raffreddamento evitando polvere o particelle
metalliche.
• Non esporre ad atmosfere corrosive.
• Proteggere dall’umidità e dall’esposizione diretta ai raggi solari.

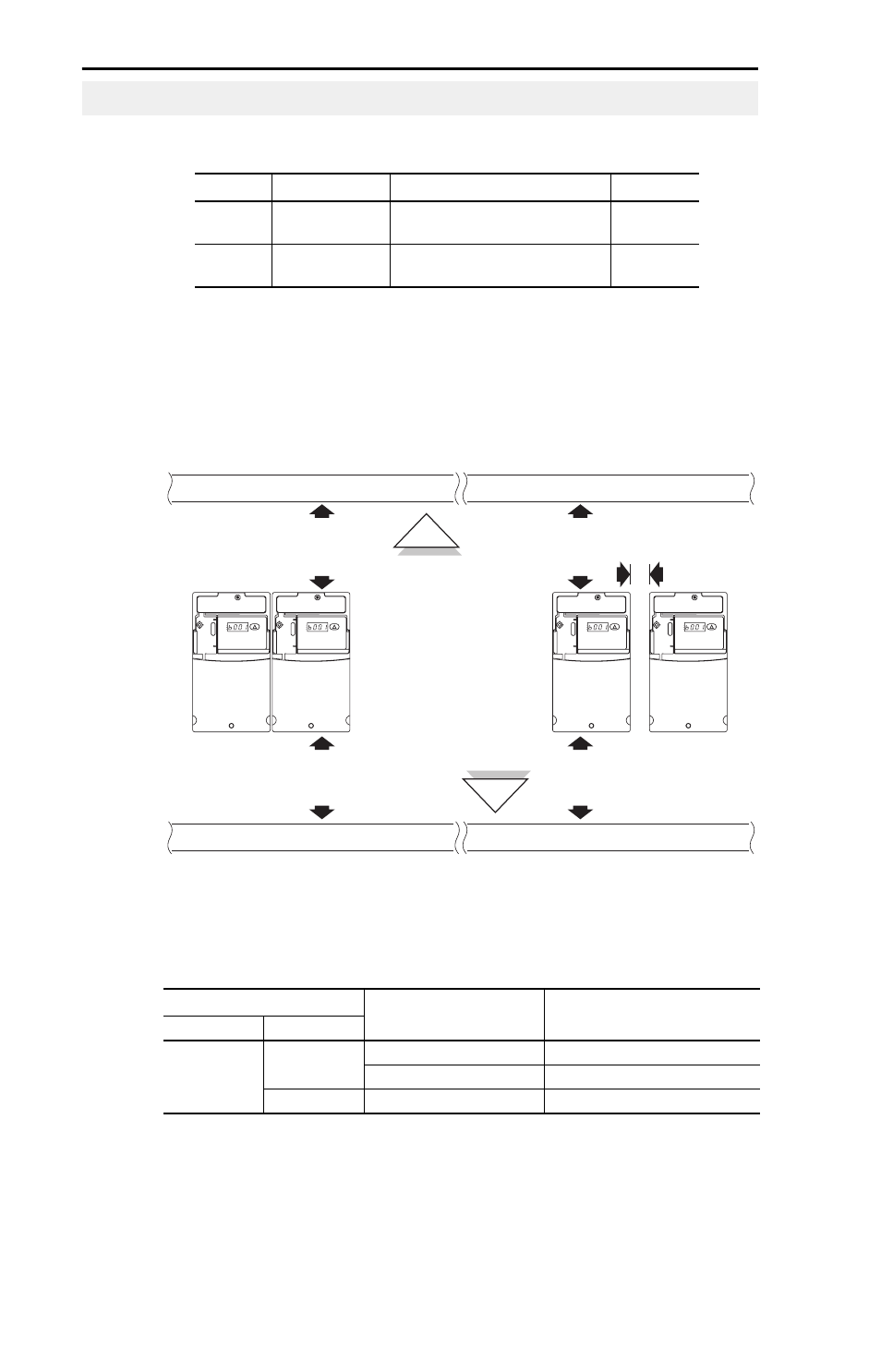

Distanze minime per il montaggio
Per le dimensioni del montaggio, vedere a pagina 20.
Temperature ambiente di funzionamento
Considerazioni sul montaggio
Frame Misura viti Coppia di serraggio Guida DIN
B M4 (#8-32)
1,56 -1,96 Nm
(14 - 17 libbre-pollici)
35 mm
C M5 (#10-24)
2,45-2,94 Nm
(22 - 26 libbre-pollici)
–
Temperatura ambiente Grado di protezione
custodia Distanze minime per il
montaggio
Minima Massima
-10°C (14°F)
40°C (104°F)
IP 20/Tipo aperto Usare l’opzione di montaggio A
IP 30/NEMA 1/UL tipo 1
(1)
(1)
Questa classificazione richiede l’installazione di un kit opzionale PowerFlex 40P IP
30/NEMA 1/UL tipo 1.
Usare l’opzione di montaggio B
50°C (122°F) IP 20/Tipo aperto Usare l’opzione di montaggio B
25 mm
(1,0 poll.)
120 mm
(4,7 poll.)
120 mm
(4,7 poll.)
120 mm
(4,7 poll.)
120 mm
(4,7 poll.)
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
Opzione di montaggio A
Nessuna distanza tra gli inverter.
Opzione di montaggio B
Oggetto più vicino che
potrebbe ostacolare il
flusso dell'aria
attraverso il
dissipatore termico
e lo chassis
dell'inverter
.
