Français-14
Interface codeur
L'interface codeur du PowerFlex 40P peut fournir une alimentation en 5
ou 12 volts et accepter des entrées en mode commun ou différentielles
de 5, 12 ou 24 volts.

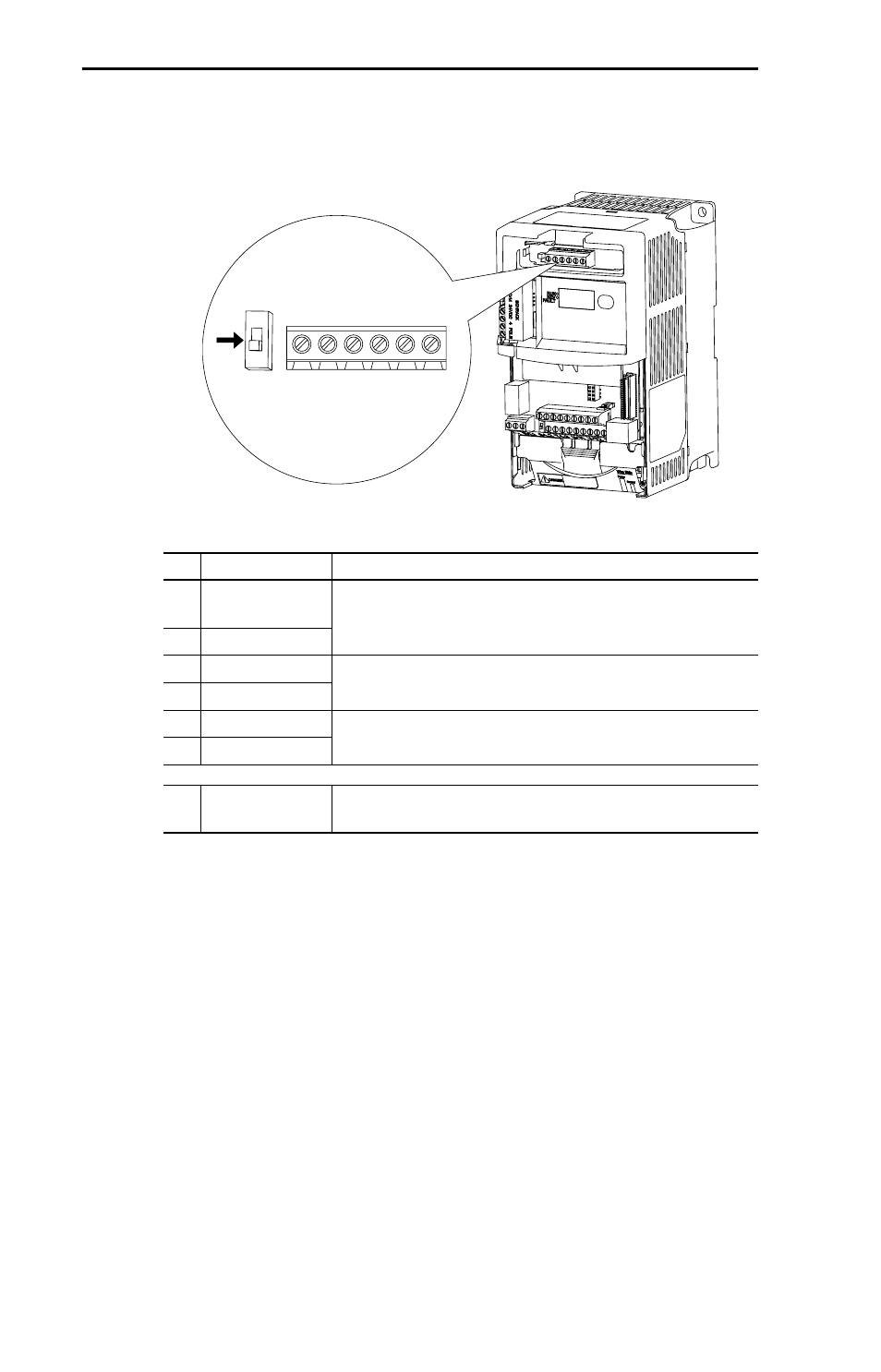

Description du bornier
Important : un codeur en quadrature indique la vitesse et le sens de
rotation du rotor. Le codeur doit donc être câblé de telle
sorte que le sens de rotation en marche avant du codeur
corresponde à celle du moteur. Si le variateur lit la vitesse
du codeur mais si le régulateur de position, ou une autre
fonction du codeur, ne fonctionne pas correctement, coupez
l'alimentation du variateur et intervertissez les voies A et B
du codeur ou deux des fils du moteur. Les variateurs
utilisant le firmware FRN 2.xx ou un firmware ultérieur
généreront un défaut si un codeur n'est pas correctement
câblé et si le paramètre E216 [Type Retr Moteur] est réglé
sur l'option 5 « Vérif Quad ».
N° Signal Description
+V Alimentation
5 V-12 V
(1)
(1)
Lorsque le codeur est alimenté en 12 V ou les E/S en 24 V, le courant maximum en
sortie à la borne 11 des E/S est de 50 mA.
Alimentation interne 250 mA (isolée).
Cm Commun alim.
B-
Codeur B (NON)
Entrée quadrature B
B Codeur B
A- Codeur A (NON)
Entrée A monovoie, à train d'impulsions ou quadrature.
A Codeur A
➊ Sortie Le micro-interrupteur permet de sélectionner une alimentation
en 12 ou 5 volts sur les bornes « +V » et « Cm » pour le codeur.
+V Cm B- B A- A
12V
5V
➊
