Português-2
• Monte o inversor verticalmente, sobre uma superfície lisa, vertical
e nivelada.
• Proteja o ventilador de resfriamento, evitando a penetração de poeira
ou de partículas metálicas.
• Não exponha a atmosferas corrosivas.
• Proteja contra a umidade e a luz solar direta.

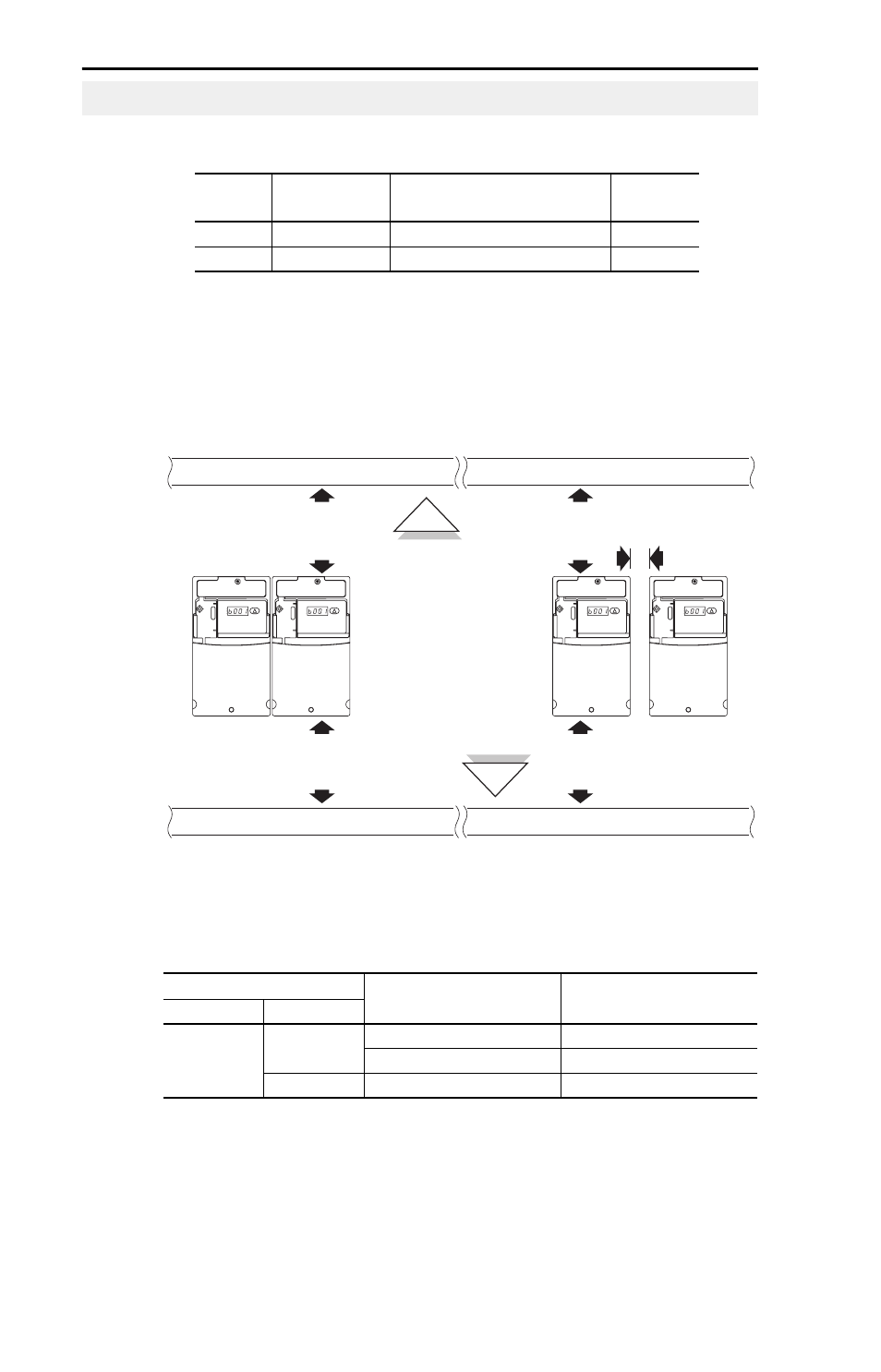

Espaçamentos mínimos de montagem
Consulte as dimensões de montagem em página 20.
Temperaturas ambientes de operação
Considerações de Montagem
Carcaça Tamanho dos
parafusos Torque de aperto Trilho DIN
B M4 (#8-32) 1,56-1,96 Nm (14-17 lb.pol) 35 mm
C M5 (#10-24) 2,45-2,94 Nm (22-26 lb.pol) –
Temperaturas ambientes Grau de proteção
do gabinete Espaçamentos mínimos
de montagem
Mínimo Máximo
-10°C (14°F)
40°C (104°F)
IP 20/Tipo aberto Use a opção de montagem A
IP 30/NEMA 1/UL Tipo 1
(1)
(1)
A taxa requer a instalação do kit opcional Tipo 1 do PowerFlex 40P IP 30/NEMA 1/UL.
Use a opção de montagem B
50°C (122°F) IP 20/Tipo aberto Use a opção de montagem B
25 mm
(1,0 pol.)
120 mm
(4,7 pol.)
120 mm
(4,7 pol.)
120 mm
(4,7 pol.)
120 mm
(4,7 pol.)
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
Opção de montagem A
Nгo й necessário espaço
entre os inversores.
Opção de montagem B
Objeto mais próximo
que pode restringir
o fluxo de ar através
do dissipador de calor
do inversor e do rack
