Español-15
Para programación y control adicional del variador, deben usarse las
herramientas de programación de PC, HMI o un DSI remoto
(DriveEplorer™ o DriveTools™ SP).

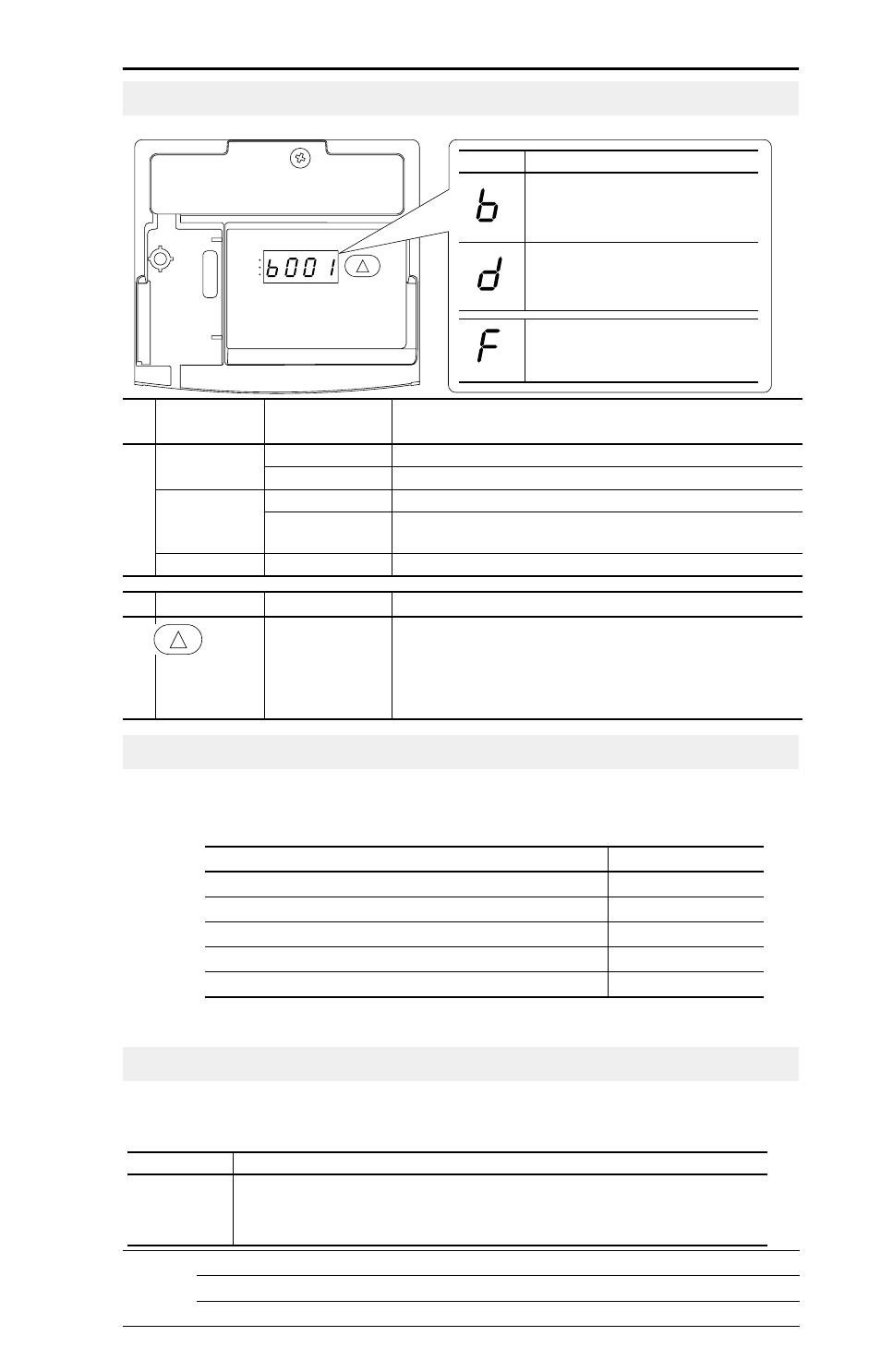

Restablecimiento de fallo/visualización
N.º Indicador
LED
Estado del
indicador LED Descripción
➊
Estado de
marcha
Rojo continuo Indica que el variador está funcionando.
Rojo intermitente El variador ha recibido la orden de cambiar de dirección.
Estado de
dirección
Rojo continuo Indica que el variador está funcionando en retroceso.
Rojo intermitente El variador recibió la orden de cambiar de dirección y el motor
está decelerando a cero.
Estado de fallo Rojo intermitente Indica que el variador tiene un fallo.
N.º Tecla Nombre Descripción
➋ Flecha hacia
arriba
Desplazamiento:
Presione y suelte para desplazarse
a través del grupo de visualización seleccionable por el
usuario y los parámetros.
Restablecimiento:
Mantenga presionado por tres segundos
para borrar un fallo activo.
RUN
REV
FAULT
➊ ➋
Menú Descripción
Grupo de visualización básica
(visualización solamente)
Condiciones de operación del variador
vistas comúnmente.
Grupo de visualización avanzada
(visualización solamente)
Consta de condiciones de operación
avanzadas del variador.
Designador de fallos
Consiste en la lista de códigos para
condiciones de fallo específicas. Aparece
únicamente ante la presencia de un fallo.
Herramientas de programación del variador
Descripción Número de catálogo
Módulo convertidor en serie 22-SCM-232
Software DriveExplorer
(1)
(1)
Requiere un módulo convertidor en serie
9306-4EXP02ENE
Software DriveTools SP
(1)
9303-4DTS01ENE
Pantalla que cristal líquido para montaje en panel remoto 22-HIM-C2S
Pantalla de cristal líquido remota de mano 22-HIM-A3
Opción de visualización de parámetro establecido
E201 [Opc. Pant. LED]
Selecciona los parámetros que pueden ser vistos por la interface de LED del variador.
Valores
Valor predeterminado: 2
Mín./máx.: 0/3
Indic. pantalla: 1
Opción E201 Conjunto de parámetros
0
1
2
3
Todos los parámetros de visualización básica (grupo b) y visualización avanzada (grupo d)
Todos los parámetros del grupo de visualización básica (b001-b029)
Parámetros del grupo de visualización básica b001-b007 y b010
Parámetros del grupo de visualización básica b001-b004
