Español-2
• Instale el variador en posición vertical sobre una superficie vertical
y nivelada.
• Evite el polvo o las partículas metálicas para proteger el ventilador
de enfriamiento.
• No lo exponga a una atmósfera corrosiva.
• Proteja la unidad contra la humedad y la luz solar directa.

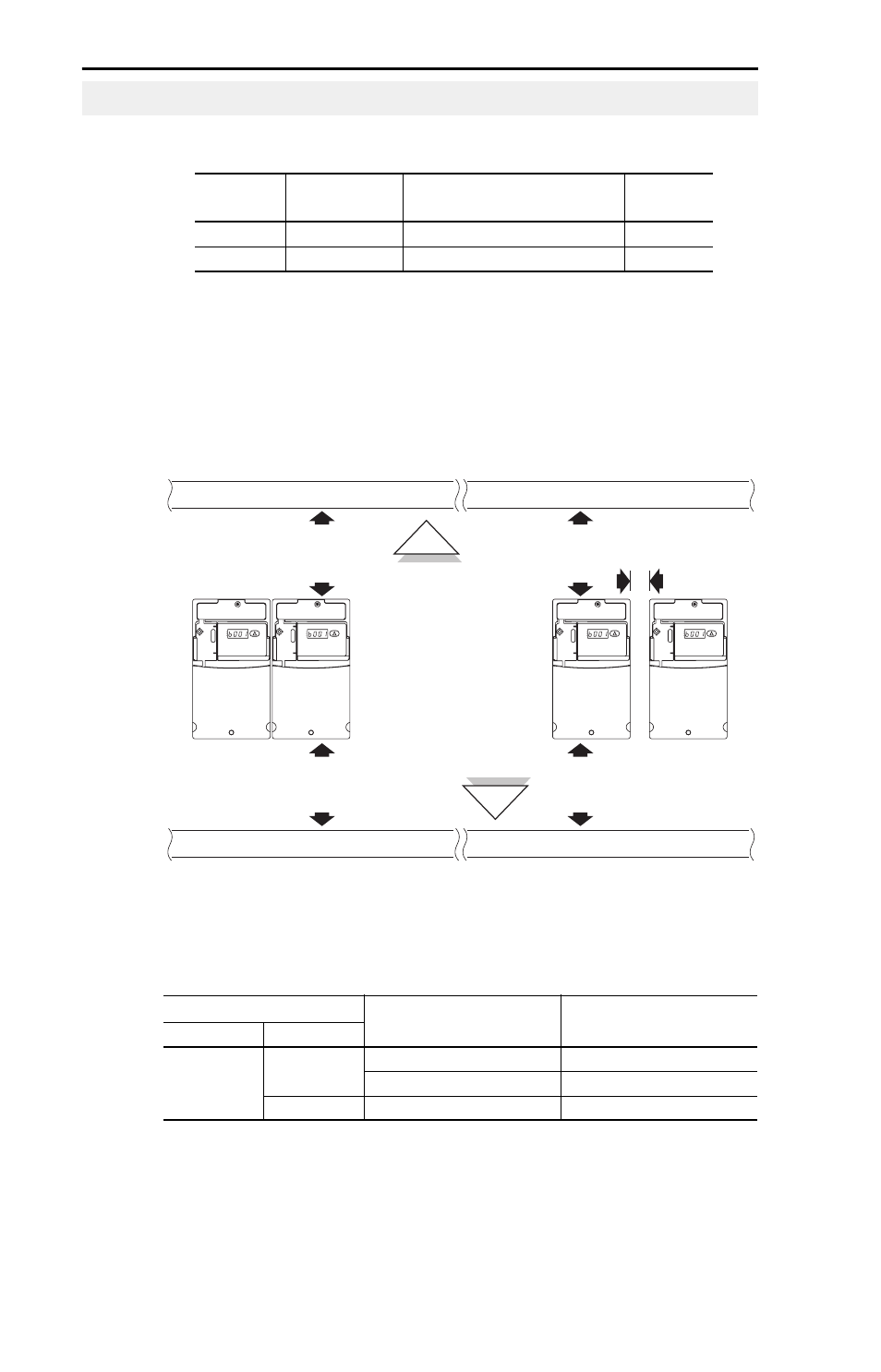

Espacios libres mínimos de montaje
Véase la página 20 para obtener información sobre las dimensiones
de montaje.
Temperatura ambiente de funcionamiento
Consideraciones para el montaje
Estructura Tamaño de los
tornillos
Par de apriete de los tornillos Riel DIN
B M4 (#8-32) 1.56 -1.96 N-m (14-17 lb-pulg.) 35 mm
C M5 (#10-24) 2.45 -2.94 N-m (22-26 lb-pulg.) –
Temperatura ambiente Clasificación del
envolvente Espacios libres mínimos
de montaje
Mínimo Máximo
-10 °C (14 °F)
40 °C (104 °F)
IP 20/tipo abierto Use la opción de montaje A
IP 30/NEMA 1/UL tipo 1
(1)
(1)
La clasificación requiere la instalación del kit opcional IP 30/NEMA 1/UL tipo 1 del
PowerFlex 40P.
Use la opción de montaje B
50 °C (122 °F) IP 20/tipo abierto Use la opción de montaje B
25 mm
(1.0 pulg.)
120 mm
(4.7 pulg.)
120 mm
(4.7 pulg.)
120 mm
(4.7 pulg.)
120 mm
(4.7 pulg.)
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
RUN
REV
FAULT
Opción de montaje A
No se requiere espacio libre
entre los variadores.
Opción de montaje B
El objeto más cercano
que puede restringir el
flujo de aire a través
del disipador térmico
del variador y el
chasis
