Italiano-15
Per eseguire programmazioni e controlli aggiuntivi, è necessario utilizzare un
modulo interfaccia operatore (HIM) remoto DSI o strumenti di programmazione
da PC (DriveExplorer™ o DriveTools™ SP).

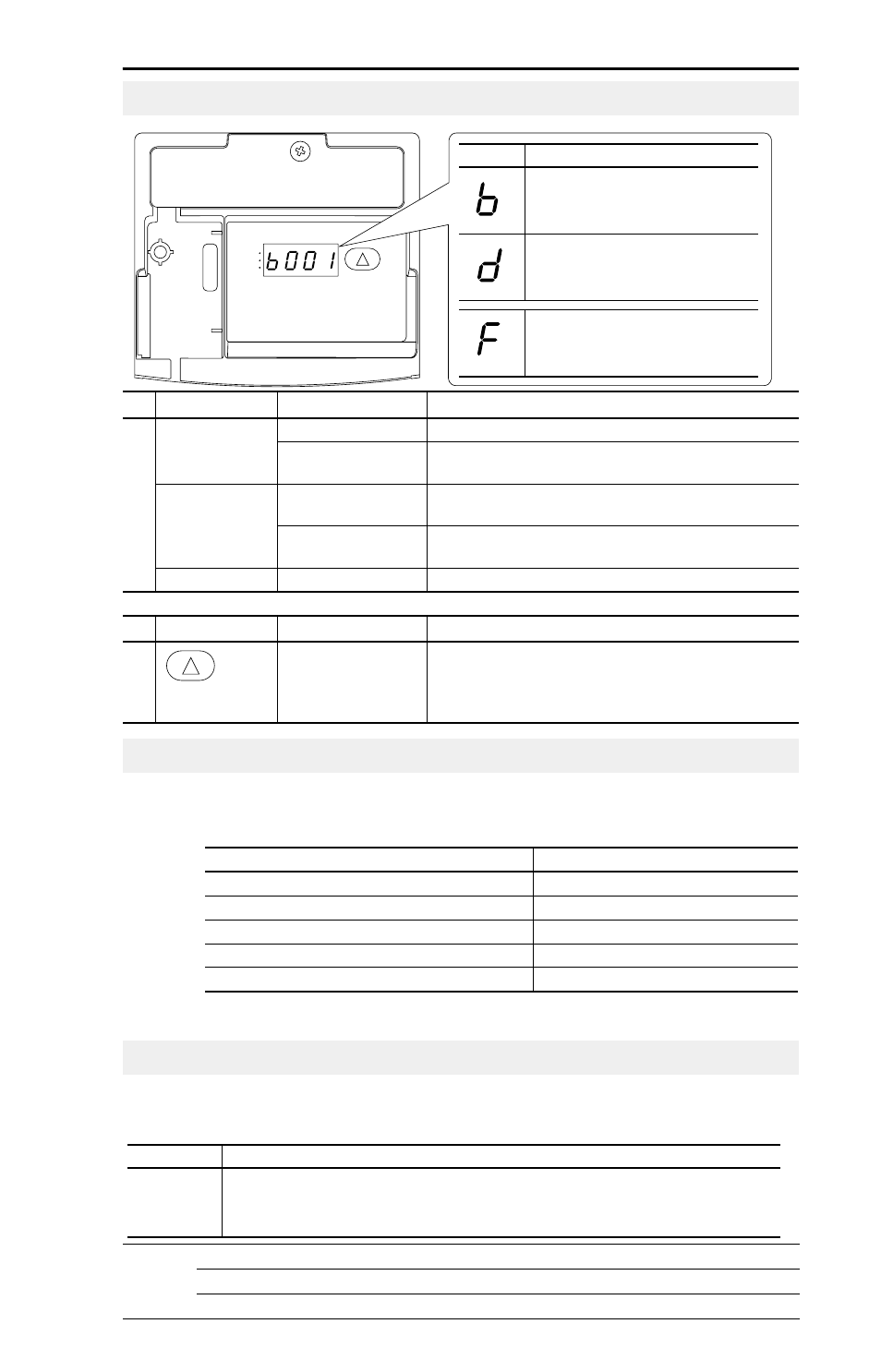

Visualizzazione/Reset degli errori
N. LED Stato LED Descrizione
➊
Stato marcia Rosso fisso Indica che l'inverter è in funzione.
Rosso lampeggiante L’inverter ha ricevuto il comando di cambiare direzione
di marcia.
Stato direzione Rosso fisso Indica che l’inverter è in funzione, con direzione
di marcia inversa.
Rosso lampeggiante L’inverter ha ricevuto il comando di cambiare direzione
di marcia e il motore decelera per arrivare a zero.
Stato guasto Rosso lampeggiante Indica un guasto all’inverter.
N. Tasto Nome Descrizione
➋
Freccia su
Scorrimento:
premere e rilasciare per scorrere il gruppo
di visualizzazione e i parametri selezionabili dall'utente.
Reset:
tenere premuto per tre secondi per azzerare
l'errore attivo.
RUN
REV
FAULT
➊ ➋
Menu Descrizione
Gruppo visualizzazione di base
(solo visualizzazione)
Include condizioni operative dell’inverter
visualizzate comunemente.
Gruppo visualizzazione avanzata
(solo visualizzazione)
Include condizioni operative avanzate
dell'inverter.
Indicatore di guasto
Include un elenco di codici per condizioni
di guasto specifiche. Visualizzato solo in
caso di guasto.
Strumenti di programmazione dell'inverter
Descrizione Numero di catalogo
Modulo convertitore seriale 22-SCM-232
Software DriveExplorer
(1)
(1)
Richiede un modulo convertitore seriale.
9306-4EXP02ENE
Software DriveTools SP
(1)
9303-4DTS01ENE
Montaggio a pannello remoto, display LCD 22-HIM-C2S
Palmare remoto, display LCD 22-HIM-A3
Opzione di visualizzazione dei parametri impostati
E201 [Opz visual LED]
Consente di selezionare i parametri visualizzabili dall'interfaccia LED dell'inverter.
Valori
Valore predefinito: 2
Min/Max: 0/3
Display: 1
Opzione E201 Parametro impostato
0
1
2
3
Tutti i parametri di visualizzazione di base (Gruppo b) e di visualizzazione avanzata (Gruppo d)
Tutti i parametri del gruppo di visualizzazione di base (b001-b029)
Parametri del gruppo di visualizzazione di base b001-b007 e b010
Parametri del gruppo di visualizzazione di base b001-b004
