Chapter 3 Electrical Installation 65
Motor Feedback Connector—Resolver
Inputs for the encoder feedback, motor thermal switch, and hall effects are
located on the 15-pin Motor Feedback connector.

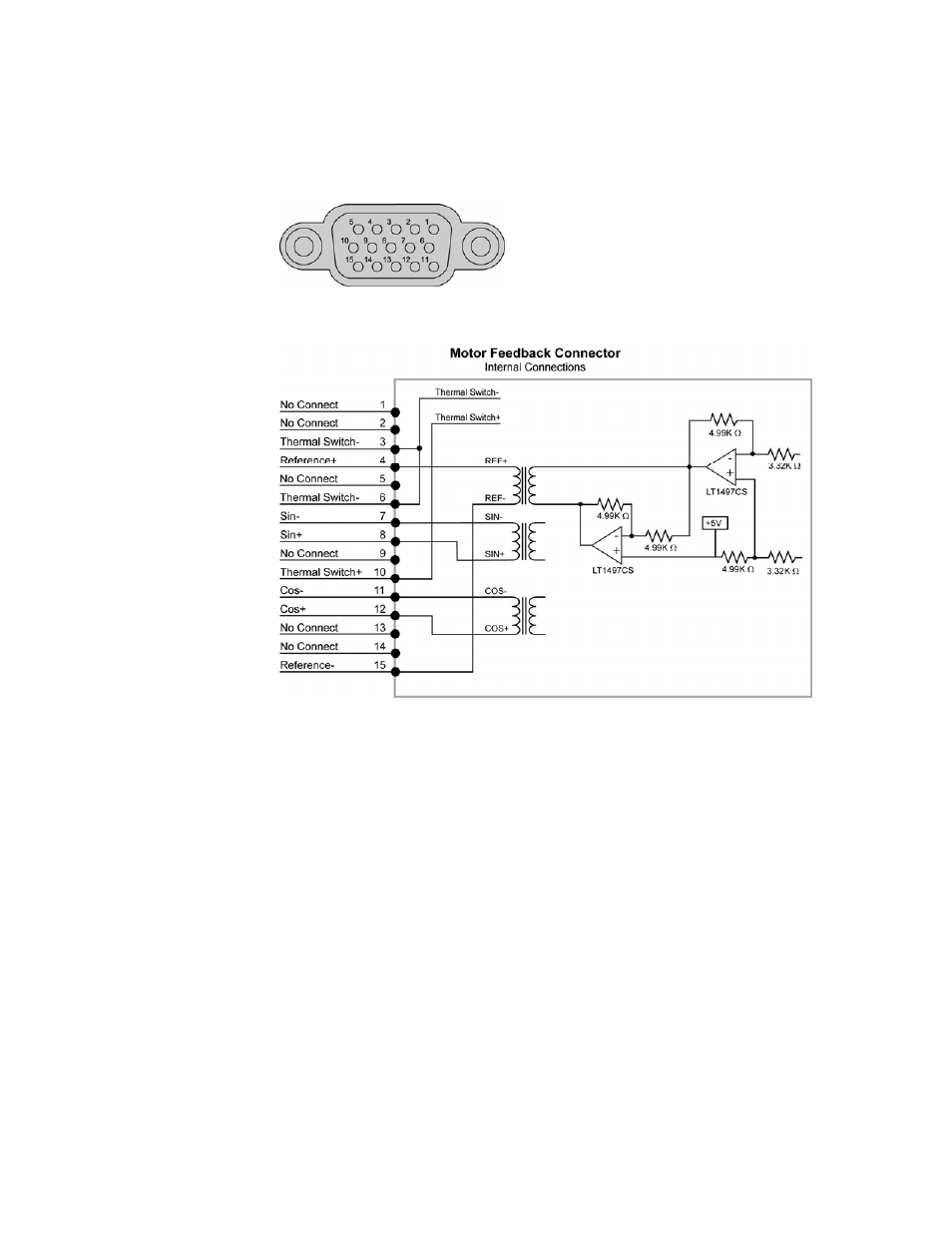

Figure 31
MOTOR FEEDBACK
connector, female drive connector pinout
Figure 32
MOTOR FEEDBACK
connector for resolver option, internal circuit diagram
