DRRD-12 ... 63
80 Festo – DRRD-12 ... 63-Z6 – 1310b 中文

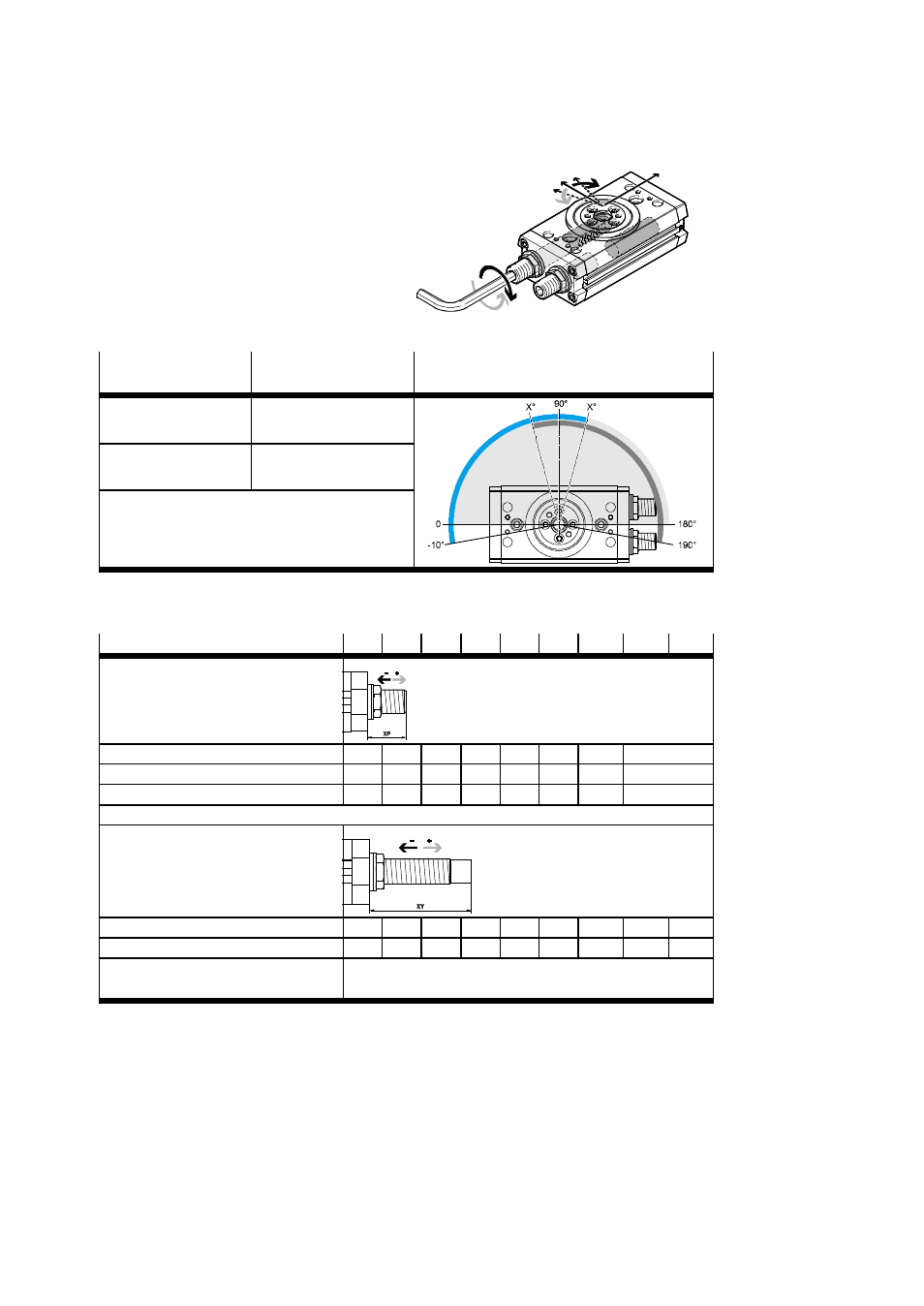

5. 请旋转相应的缓冲器，直至达到所需的终端
位置。
Fig. 9
角度调整 反应 调整范围基于厂家基本设置（例如
DRRD-...-180）
请沿顺时针方向旋转
缓冲器 缩小摆角
请沿逆时针方向旋转
缓冲器 增大摆角
Tab. 3
可以进行以下设置：
规格 12 16 20 25 32 35 40 50 63
DRRD-...-P 的弹性缓冲器
每圈的角度调整 [°] 9.6 8.7 9.0 6.6 8.2 8.2 5.4 –
最大缓冲设置 XPmax [mm] 18.8 19 19.4 26.1 31.8 43.2 44.7 –
最小缓冲设置 XPmin [mm] 6 6 6.7 9 11 13.5 13.5 –
DRRD-...-Y9/Y10
每圈的角度调整 [°] 9.6 8.7 9.0 6.6 8.2 8.2 5.4 3.8 2.9
最大缓冲设置 XYmax [mm] 29.9 38.5 43.3 64.9 80.7 99.9 101.4 130.4 126.9
最小缓冲设置 XYmin 直至最小摆角
（
12 技术参数）
Tab. 4
