DRRD-12 ... 63
56 Festo – DRRD-12 ... 63-Z6 – 1310b Français
9 Démontage et réparation
Dans le cas de masses excentrées sur le bras du levier :
Avertissement
Risque de blessures dues aux masses en chute libre.
• Avant la mise à l'échappement, s'assurer que la charge utile a atteint une position
stable (par ex. point le plus bas).
Nota
• Vérifier que le vérin oscillant est purgé avant le démontage.
• Recommandation : envoyer le produit à notre service des réparations.
Les réglages de précision et contrôles nécessaires pourront ainsi être effectués.
• Informations sur les pièces de rechange et les outils sur www.festo.com/spareparts.
Pour le remplacement des éléments amortisseurs/amortisseurs
intégrés ( 10 Accessoires) :
• Effectuer les étapes suivantes :
1. Mettre à l'échappement le DRRD.
2. Mesurer la position de l'amortisseur (cotes XP et XY) et
desserrer le contre-écrou sur l'amortisseur 8.
3. Dévisser l'amortisseur et :
– Graisser (par ex. avec LUB-KC1) et monter le nouvel
élément amortisseur (sur DRRD-...-P).
Utiliser de nouvelles rondelles d'étanchéité
( (B) dans Fig. 10) si nécessaire.
– Remplacer l'amortisseur (pour DRRD-...-Y9/Y10).
Utiliser des rondelles d'étanchéité neuves
( (C) dans Fig. 10) si nécessaire.
4. Visser l'amortisseur jusqu'à la cote XP ou XY ( point 2).
5. Contrôler le réglage angulaire et le corriger si nécessaire.
6. Serrer le contre-écrou sur l'amortisseur 8 (couple de
serrage Tab. 5).

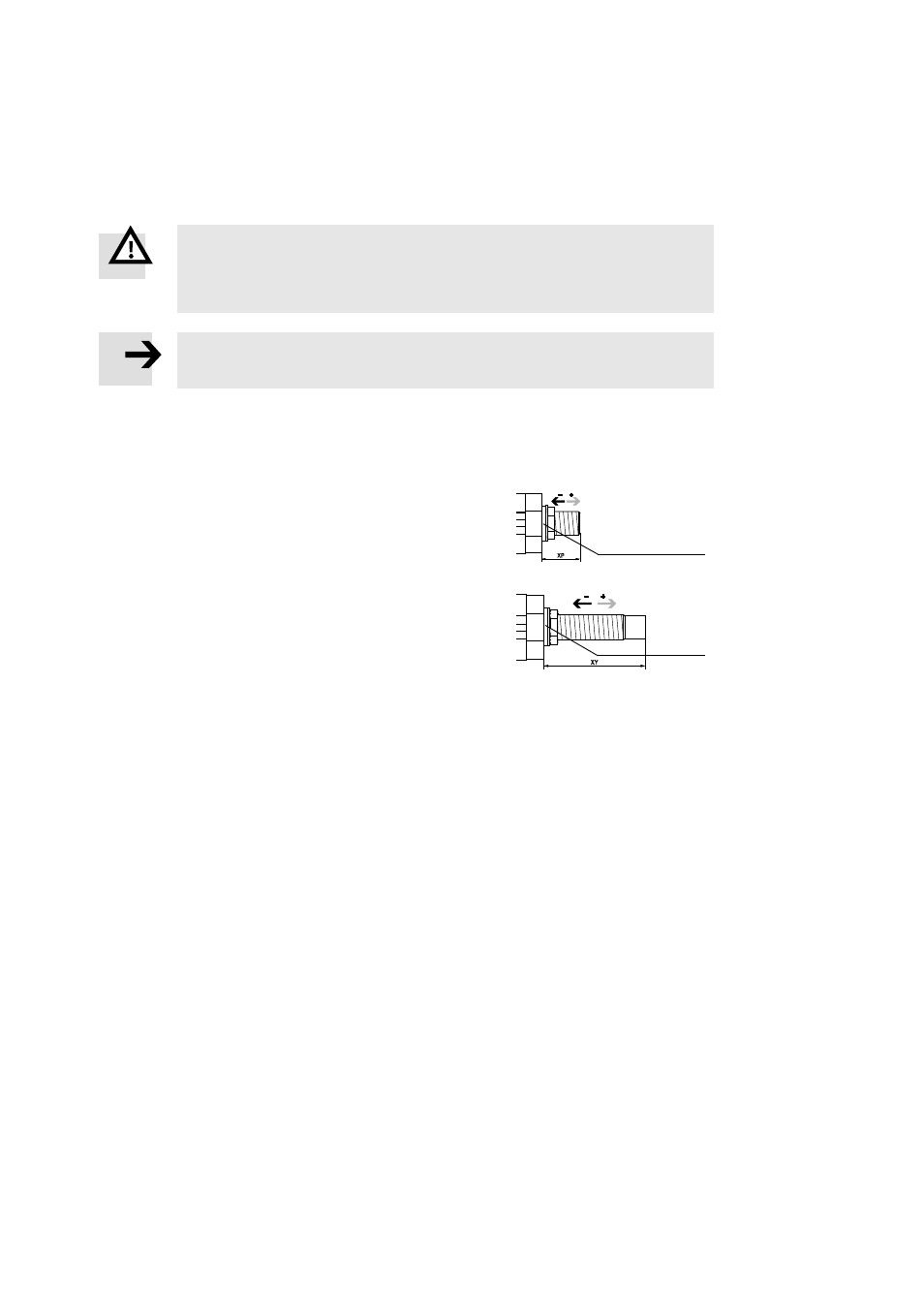

Fig. 10
(B)
(C)
