DRRD-12 ... 63
Festo – DRRD-12 ... 63-Z6 – 1310b 中文 77
3. 请在需要时将适当的管路穿过中空的驱动轴
或者使用配备能源引入的派生型。
用于管路连接的轴通孔具有以下尺寸
(
Tab. 2)。

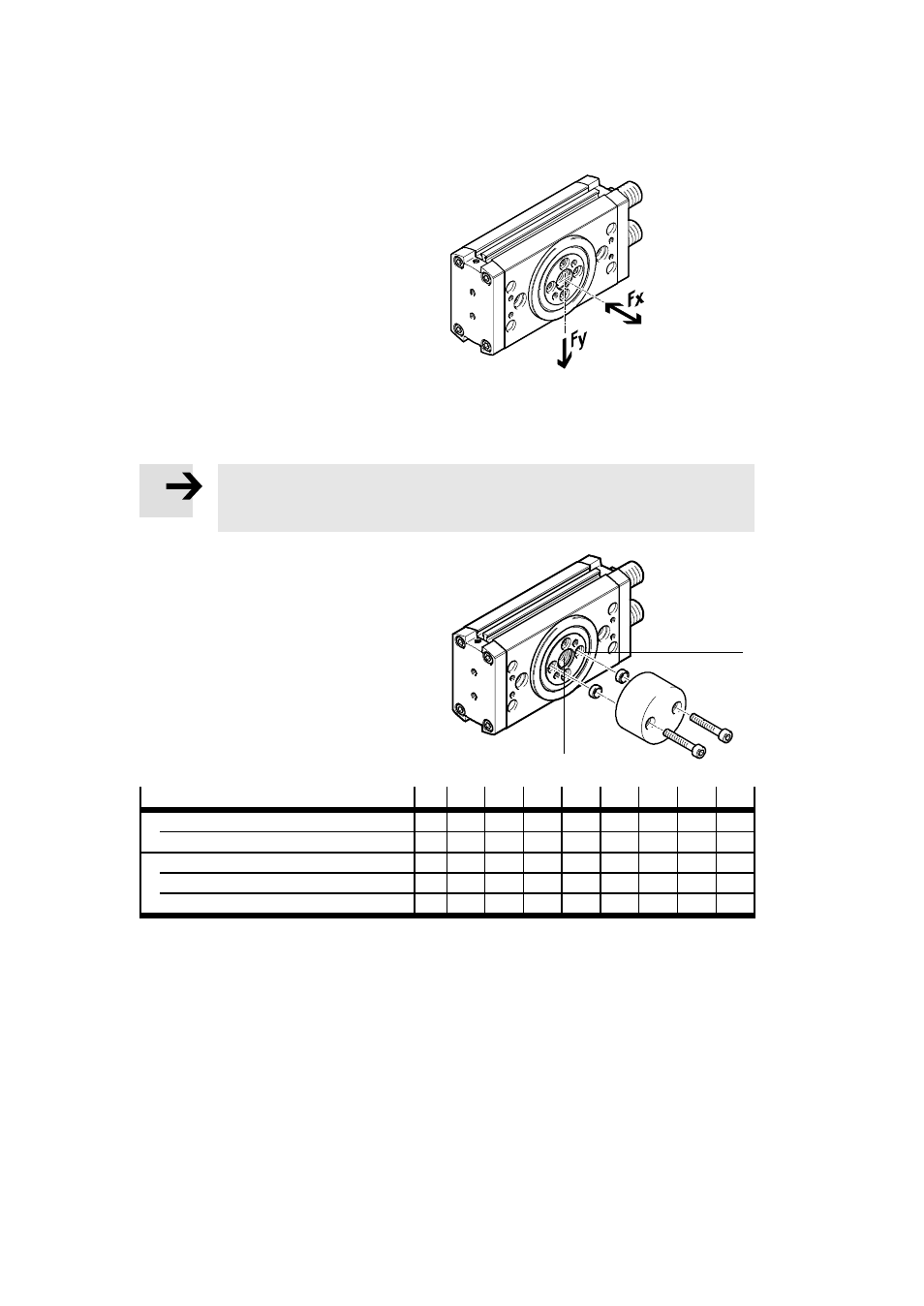

4. 装配工作负载时，请确保遵守以下规定：
– 安装不倾斜
– 允许的径向力 Fy
– 允许的轴向力 Fx
– 允许的质量惯性力矩
– 尽可能采用轴对称结构。
Fig. 3
工作负载的质量惯性矩应事先进行计算。计算时必须考虑到杠杆臂、悬臂和质量（允许的最大
值
目录说明，www.festo.com/catalogue）。
注意
对法兰轴上的部件回转运动要求很高时：
•
请使用定心装置 4 以及 4 个现有定位孔中的任意一个。
5. 请至少使用两个对置的螺丝和两个定心
套将驱动法兰上的工作负载固定到安装
接口 aA 上。
拧紧力矩汇总于下表中 (
Tab. 2)。
aA
Fig. 4
4
规格 12 16 20 25 32 35 40 50 63
轴通孔 4 [mm] 5 8 8 10.5 10.5 10.5 21 21 21
用于中心定位的定心套 ZBH [mm] 7 12 12 15 15 25 25 25 25
用于螺纹 aA 的螺丝 M3 M4 M4 M5 M6 M6 M6 M8 M10
定位套 ZBH [mm] 5 7 7 9 9 9 9 12 15
拧紧扭矩 [Nm] 1.2 3 3 6 10 10 10 20 40
Tab. 2
