DRRD-12 ... 63
Festo – DRRD-12 ... 63-Z6 – 1310b 中文 79
6 调试
警告
转动的负载存在致伤危险。
•
请确保，只有在配备保护装置的情况下，才能运行 DRRD。
• 请确保 DRRD 的摆动范围内
– 无人员存在
– 无任何异物进入
（例如：通过一个专用护栏加以隔离）。
注意
•
请确保遵守以下前提条件：
– 缓冲器已经通过锁紧螺母固定
– 运行条件在允许范围内
– 安装 DRRD-...-Y12 时，请遵守安装指南。
6.1 调试校准终端位置

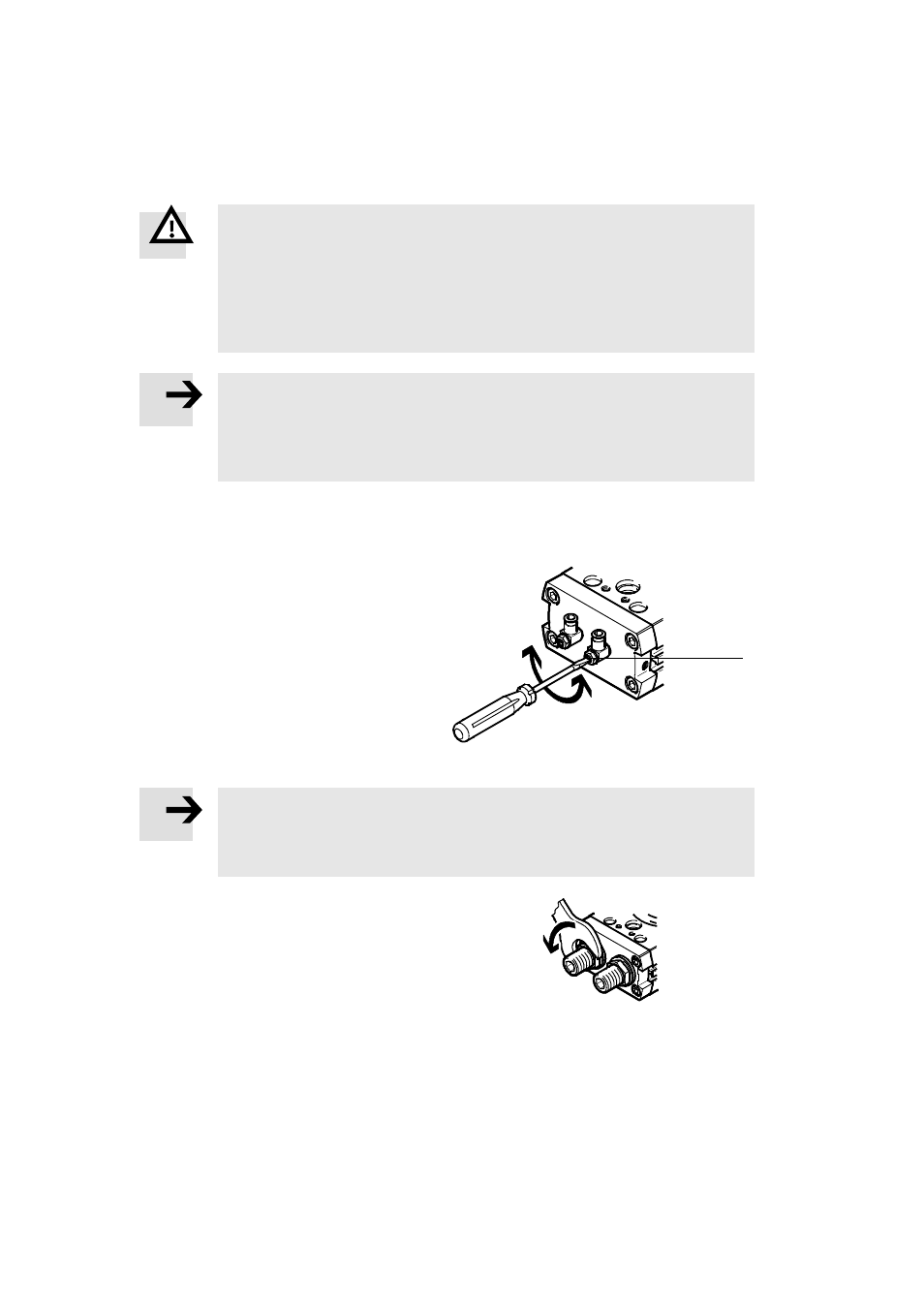

1. 请旋转两个前置的单向节流阀 (A)：
– 先完全关断
– 然后再打开大约一圈。
2. 请您选择下列方案之一，给驱动器供气：
– 从一侧缓慢供气
– 两侧同时供气，接下来一侧排气。
(A)
Fig. 7
注意
毁坏危险！
缓冲器旋出过多，将导致活塞撞击到后端盖时，所受的缓冲力过小。
•
请注意允许的缓冲器设置 ( Tab. 4)。
3. 请对相应的接口供气，将 DRRD
摆动到所需的终端位置。
4. 请松开缓冲器上的锁紧螺母。
Fig. 8
